реходят из верхнего положения в нижнее; 2) момент перехода от такта разгрузки к такту сосания, когда при разрежении клапаны перемещаются из нижнего положения в верхнее (рис. 1.24, в ).
Методика расчета клапанного механизма коллектора аналогична расчету клапанов пульсатора.
Контрольные вопросы и задания
-
Как происходят процессы образования молока в молочной железе и его выведение из вымени коровы?
-
Какие способы выведения молока из вымени коровы вы знаете
и в чем их особенности?
-
Назовите правила работы с доильными аппаратами.
-
Поясните устройство и работу двухкамерного доильного стакана.
-
Поясните особенности рабочего процесса доильных аппаратов, работающих по двухтактному, трехтактному принципу, с вибропульсацией, автоматизированных доильных аппаратов, их преимущества и недостатки.
-
Каково назначение пульсатора и коллектора в доильном аппарате?
-
Чем вызваны отличия диаграмм идеальных и реальных процессов работы двухтактного и трехтактного доильных аппаратов?
-
Поясните схему действия сил в пульсаторе и коллекторе дольного аппарата.
-
Как определить длительность тактов и обосновать конструктивные параметры пульсатора и коллектора доильного аппарата?
2.1. СХЕМА ДОИЛЬНОЙ МАШИНЫ И РАСЧЕТ РАСХОДА ВОЗДУХА
Машинное доение облегчает работу людей и повышает производительность труда. В доильной машине имеются исполнительный механизм, трансмиссия и двигатель. Главные ее части – вакуумный насос, вакуум-провод и доильный аппарат. Вакуумный насос служит для откачивания воздуха и создания вакуумметрического давления в доильном аппарате. Связующим звеном между вакуумным насосом и доильным аппаратам является вакуум-провод, по которому вакуумметрическое давление от вакуумного насоса распространяется в доильные аппараты.
Главной исполнительной частью доильной машины является доильный аппарат, который непосредственно контактирует с животным, отсасывая молоко из вымени коровы.
Доильные машины, выпускаемые промышленностью, в основном удовлетворяют зоотехническим требованиям. При выполнении оператором машинного доения технологической дисциплины они обеспечивают полное выдаивание и совершенно безопасны для коровы.

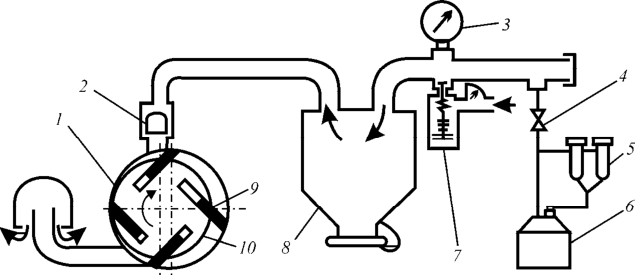

В состав доильной машины (рис. 2.1) входит: вакуумная установка, включающая вакуумный насос 1 с электродвигателем, глушителем и предохранителем 2 ; вакуум-балон 8 ; вакуум-провод с вакуумметром 3 и вакуум-регулятором 7 ; доильные аппараты 5 , подключаемые к вакуумной линии через вакуумные краны 4 .
Технологический процесс работы доильной машины происходит следующим образом. Создаваемое вакуум-насосом разрежение распространяется через вакуум-баллон по вакуум-проводу через открытые вакуумные краны в доильные аппараты, обеспечивающие процесс доения и сбора молока в доильном ведре 6 . При работе доильных установок с молокопроводом молоко из доильного аппарата отсасывается в молокопровод, по которому воздушным потоком транспортируется в молокоприемник.
Одним из основных конструктивных звеньев доильной машины является вакуумная линия. Величина рабочего вакуума в подсосковой камере доильного стакана существенно влияет на молокоотдачу коров и на процесс машинного доения. Уменьшение этой величины приводит к изменению технических показателей доильных аппаратов, к нарушению стереотипа доения и торможения рефлекса молокоотдачи, а следовательно, к снижению продуктивности коров.
При увеличении рабочего вакуума животные испытывают неприятные ощущения. Кроме того, доильные стаканы под действием высокого вакуума наползают на соски, перекрывают молочные каналы, что приводит к заболеванию вымени.
Потребная подача вакуумного насоса включает в себя расход воздуха доильными аппаратами и системой вакуумпровода, зависящих от глубины вакуума, частоты пульсаций, типа доильного аппарата и вместимости камер и трубок, в которых действует переменное разрежение.
Примем процесс расширения воздуха при откачивании его из ка-
мер доильных стаканов изотермическим, а суммарную вместимость
этих камер для одного аппарата равной Va (м 3 ). Объем воздуха, Vh , м 3
после расширения по закону Бойля-Мариотта составит
Vh = p б Va ph ,
где p б – барометрическое (атмосферное) давление, кПа; Va – начальный объем воздуха в камерах при атмосферном давлении, м3 ; ph – атмосферное давление в камерах при вакууме h , т.е. после откачивания воздуха, кПа.
Абсолютное давление после откачивания равно
ph = p б − h , (5)
а соответствующий объем воздуха определяем из соотношения
Vh = p б Va ( p б − h ) . (6)
Объем воздуха V ц, подлежащий откачиванию за один цикл работы аппарата, получается из равенства
V ц.прив = V ц h p б . (7)
