молокопровод 2 , имеющий два штуцера: большой – для отвода молока к насосу 21 и малый – для отсоса моющей жидкости из предохранительной камеры 17 при промывке.
а ) б ) Рис. 3.6. Оборудование молочной: а – молокоприемник АДМ.24.000 (М919): 1 – поплавковый датчик; 2 – молокоотвод; 3 – колпачек защитный; 4 – переходник; 5 – шланг; 6 – поплавок; 7 – молоковвод; 8 – уплотнитель; 9 – молокосборник; 10 – разбрызгиватель; 11 – крышка; 12 – распределитель; 13 – шланг; 14 – кран; 15 – муфта; 16 – вакуумпровод; 17 – предохранительная камера; 18 – блок управления молочным насосом; 19 – переключатель; 20 – рама; 21 – молочный насос; б – предохранительная камера: 1 – поплавок; 2 – камера; 3 – шток; 4 – гнездо клапана; 5 – разбрызгиватель; 6 – крышка; 7 – вакуумпровод;
Во время доения и промывки вакуумный кран 14 открыт. Вакуум из вакуумпровода 16 распространяется в предохранительную камеру 17 , молокосборник 9 и далее в молокопровод 7 . Молоко при доении (моющий раствор при промывке) из молокопровода 7 поступает в молокосборник 9 и накапливается в нем. По мере заполнения молокосборника молоком или моющим раствором поплавок 6 с магнитом всплывает, соединяет магнитоуправляемые контакты и подает сигнал в блок 18 управления молочным насосом 21 , который включает насос
для откачки порции молока или моющего раствора. Датчик включения молочного насоса работает так, что определенная порция молока всегда находится в молокоприемнике, предотвращая попадание воздуха в молочный насос.
При аварии молочного насоса (переполнение молокоприемника) жидкость (молоко или моющий раствор) из молокосборника засасывается в предохранительную камеру. При заполнении предохранительной камеры, имеющийся в ней поплавок 1 всплывает и через шток 3 перемещает в гнезде 4 клапан, прекращая доступ вакуума из вакуумпровода 7 в молокосборник, и далее в молокопровод, а значит прекращается процесс доения (промывки) (рис. 3.6, б ). Закрывают вакуумный кран 14 (рис. 3.6, а ), нажимают кнопку на блоке 18 управления молочным насосом 21 . Молоко или моющий раствор откачивается из молокоприемника и одновременно вытекает из предохранительной камеры, поплавок 1 (рис. 3.6, б ) опускается и открывает вакуумпровод 7 .

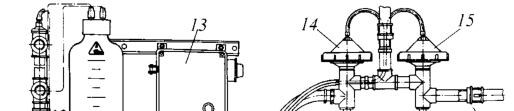

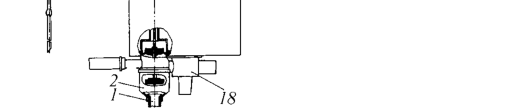

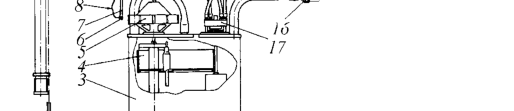

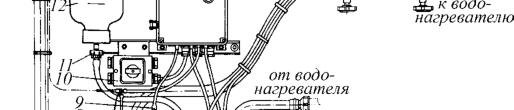

Автомат промывки (рис. 3.7) состоит из бака 3 , блока управления 15 с дозирующим устройством 14 и блока вентилей подачи холодной и горячей воды.
-
1 – сливная труба; 2 – переходник; 3 – бак; 4 – чаша; 5 – кран пневматический;
-
6 – пробка; 7 – шланг; 8 – капроновый шнур; 9 – шланг; 10 – выключатель
-
электросети; 11 – клапан обратный; 12 – устройство дозирующее; 13 – блок управления; 14 – кран холодной воды; 15 – кран горячей воды;
-
16 – переходник; 17 – поплавковый регулятор; 18 – распределитель
В баке 3 размещены: пневмокран 6 для переключения направления моющей жидкости (на циркуляцию или канализацию) и поплавковый регулятор 17 уровня жидкости в баке.
Блок управления 13 проводит автоматический процесс промывки по установленной программе с помощью командного прибора, валик которого выведен снаружи ящика управления. На выведенном конце валика закреплен указательный диск, по которому можно наблюдать за состоянием промывки.
Режимом работы системы автоматической промывки управляет командный прибор, подающий команды через клапанную коробку (электромагнитные клапаны) на исполнительные механизмы: дозирующие колбы и силовые камеры кранов.
Для включения автоматической системы промывки устанавливают заданный режим работы ручным переключателем программ и нажимают кнопку со световой сигнализацией. При этом подается напряжение на электродвигатель привода командоаппарата. Вал командного прибора делает один оборот за 66 мин. Установленные на валу 10 дисков имеют кулачки различной формы, которые воздействуют на микропереключатели, подающие напряжение в обмотку электромагнитных вентилей, обеспечивающих подключение к вакуум-магистрали соответствующих силовых камер кранов или дозирующих емкостей для моющих растворов. Во избежание перелива жидкостей из бака 3 отсасывание воздуха из силовых камер клапанов холодной 14 и горячей 15 воды осуществляется не непосредственно, а через запорное устройство 17 поплавкового регулятора на баке. При заполнении бака жидкостью поплавок всплывает, силовая камера соединяется с атмосферой, и клапан под действием пружины закрывается, прекращая таким образом поступление жидкости в систему.
Дозирующая емкость 12 представляет собой стеклянную градуированную колбу вместимостью 4,5 л. Сверху и снизу колба закрыта резиновыми крышками. В верхнюю крышку входит штуцер вакуумного шланга. В нижней крышке установлены штуцера всасывающего и выпускного шлангов. На нижний конец выпускного штуцера надет шланг с обратным клапаном, конец которого опущен в ванну. Заполнение дозирующего устройства происходит ручным способом, открывая кран на вакуумпроводе. При этом моющий концентрат засасывается в стеклянную емкость. При закрытии крана концентрат поступает в чашу 4 .
При использовании порошкообразных моющих средств его необходимо засыпать непосредственно в чашу 4 .
Программа промывки делится на две части: преддоильное полоскание и промывка после доения.
