шнек дозатора. За один оборот шнека дозатор выдает 0,25...0,28 кг. Выключается дозатор также автоматически. После включения дозатор можно остановить вручную поворотом ручки блока управления в исходное положение.
3.14. ДОИЛЬНАЯ УСТАНОВКА УДА-100 "КАРУСЕЛЬ"
Круговой доильный зал "карусель" был сконструирован и построен впервые на молочной ферме Уолкон-Гордон (штат Нью-Джерси, США) в 1930-е гг.
На больших установках типа "карусель" операторы обслуживают расположенные станки "елочкой" изнутри или снаружи.

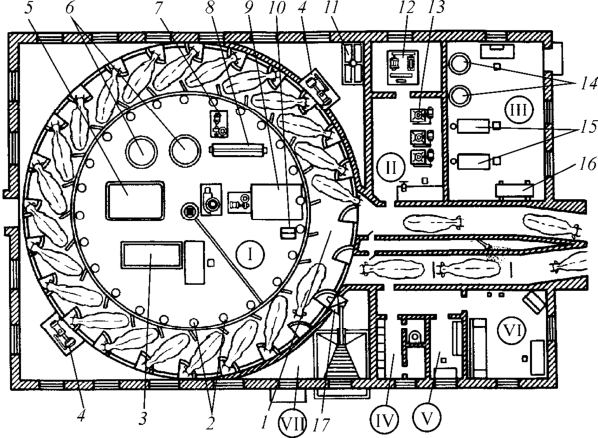

Доильная установка УДА-100 "Карусель" (рис. 3.31) с вращающейся доильной площадкой карусельного типа, на которой размещаются коровы и находится доильное оборудование, предназначена для непрерывно-поточного доения коров на молочно-товарных фермах и комплексах промышленного типа, транспортирования выдоенного молока в молочное помещение, фильтрации, охлаждения его и подачи в емкость для хранения; позволяет доить коров в ритме конвейера, что создает условия для автоматизации процесса доения. Операторы, обслуживающие поголовье находятся изнутри установки.
Наилучшие условия для применения установки – на фермах с беспривязным содержанием животных. На доильной установке предусмотрены следующие технологические операции: подготовку установки к доению; подгон коров на преддоильную площадку; выпуск коров на преддоильную площадку; впуск коров на установку УОВ-Ф-1 для автоматической санобработки вымени; впуск коровы в доильный станок конвейера; обтирание вымени коровы, сдаивание первых струек молока и надевание доильного аппарата; автоматизированное доение, додой и снятие доильного аппарата после прекращения молокоотдачи; замер молока, надоенного от каждой коровы (при контрольных дойках); транспортирование молока в молочное помещение; фильтрацию молока; охлаждение молока и подачу его в емкость для хранения; выпуск коровы из доильного станка после окончания доения и снятия доильного аппарата; промывку и дезинфекцию доильной установки.
Представляет собой вращающуюся платформу в виде кольцеобразного диска (внутренний диаметр – 12 м, наружный – 15 м), на которой смонтированы станки с кормушками типа "елочка". Мощность привода платформы 4 кВт от мотор-редуктора 4 (рис. 3.31) с бесступенчатым вариатором, обеспечивающим частоту вращения платформы в пределах один оборот за 6…14 мин.
8 – охладитель; 9 – молокоприемник; 10 – пульт управления; 11 – аккумулятор холода; 12 – холодильная машина; 13 – вакуум-насос; 14 – электроводонагреватель; 15 – паровой котел; 16 – бойлер; 17 – бункер-дозатор
Навоз попадает через щели платформы в желоб и далее специальной щеткой удаляется в самотечный канал. Количество выдаваемых кормов с учетом продуктивности коровы регулируют с помощью дозаторов с пульта управления.
Схема работы доильной установки УДА-100 "Карусель" в режиме промывки показана на рис. 3.32, а .
Промывкой управляет система автоматической промывки, унифицированная с доильной установкой АДМ-8А. Моющий раствор или вода из бака промывки поступают к технологической линии, установленной на кольцевой платформе, откуда через доильную аппаратуру поступает на два кольцевых молокопровода и затем в молокоприемник. Для промывки пластинчатый охладитель доильной установки УДА-100А подключается между молочным насосом и промывочным баком. Промывка осуществляется под давлением, создаваемым молочным насосом, а вода или моющий раствор поступает к баку промывки, а затем, в зави-
симости от программы промывки, в канализацию или на повторный круг циркуляции. Программа промывки устанавливается на пульте управления.
а ) б )
Рис. 3.32. Схема работы доильной установки УДА-100А "Карусель":
-
а – режим промывки; б – режим доения; 1 – дозатор концкормов;
-
2 – вакуумпровод; 3 – доильный аппарат; 4 – пневмоцилиндр;
-
5 – переключатель; 6 – пульсатор; 7 – автомат управления; 8 – счетчик молока; 9 – линия атмосферного воздуха; 10 – молокопровод;
-
11 – вакуумпровод технологический; 12 – вакуумметр; 13 – пульт управления; 14 – термометр; 15 – пневмокран; 16 – промывочный бак;
-
17 – пневмовентиль; 18 – молокоприемник; 19 – охладитель молока
В режиме доения (рис. 3.32, б ), молоко от доильных аппаратов по двум независимым кольцевым молокопроводам поступает в молокоприемник, и далее откачивается молочными насосами в емкость для хранения молока.
Концентрированные корма дозируются коровам при помощи дозатора с пневмоприводом. Доза корма устанавливается оператором индивидуально для каждого животного.
При доении на "карусели" предусматривается специализация операторов: первый оператор регулирует поступление коров на доильную
