Механизация доения коров

3.10. УСТАНОВКА УДЛ-Ф-12

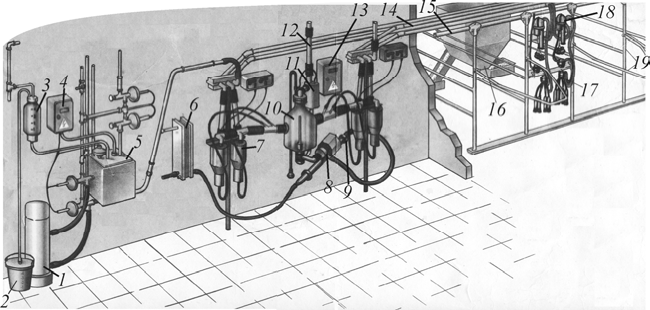

Установка УДЛ-Ф-12 (рис. 3.21) предназначена для машинного доения и первичной обработки молока в летних лагерях и летних пастбищах с поголовьем до 200 коров. Включает в себя доильные станки параллельно-проходного типа с кормораздатчиками. Молоко от доильных аппаратов 17 по молокопроводу 14 транспортируется в молочное отделение. Устройство и работа оборудования учета и приема молока, а также система автоматической промывки унифицированы с доильным агрегатом АДМ-8А.

В режиме доения молоко отсасывается из вымени коровы доильным аппаратом 17 , затем через устройство 18 зоотехнического учета молока УЗМ-1А поступает в молокопровод 14 , по которому транспортируется в молочное отделение, где поступает в счетчик молока 7 и молокоприемник 10 . Из молокоприемника молоко молочным насосом 8 через фильтр 9 и пластинчатый охладитель 6 перекачивается в емкость для хранения. Для раздачи кормов предусмотрен кормораздатчик 16 . Для фиксации коров во время доения предусмотрены ограждения 19 .

• 1 – ведро для кислотного раствора; 2 – проточный водонагреватель; 3 – дозатор кислотного раствора; 4 – пульт управления автоматом промывки; 5 – бак

• автомата промывки; 6 – проточный пластинчатый охладитель; 7 – групповой счетчик молока; 8 – центробежный молочный насос; 9 – молочный фильтр; 10 – молокоприемник; 11 – предохранительная камера; 12 – вакуумпровод; 13 – пульт управления молочным насосом; 14 – молокопровод;

• 15 – магистральный вакуумпровод; 16 – бункер кормораздатчика;

• 17 – доильный аппарат; 18 – устройство зоотехнического учета молока УЗМ-1А; 19 – доильный станок

В режиме промывки вода и моющий раствор отсасываются из бака 5 автомата промывки, затем по трубопроводам технологической линии подается к моющим головкам, доильным аппаратам 17 и далее через всю систему молокопроводов поступают в молокоприемник 10 . Затем моющий раствор молочным насосом 8 перекачивается через охладитель 6 в бак 5 для циркуляционной промывки или на слив в канализацию.

Основные технические характеристики доильной установки УДЛ-Ф-12 приведены в табл. 3.6.

3.6. Техническая характеристика доильной установки УДЛ-Ф-12

3.11. ДОИЛЬНЫЕ УСТАНОВКИ ДЛЯ ДОЕНИЯ В ДОИЛЬНЫХ ЗАЛАХ

Доильные залы являются сравнительно новым этапом технологии. Преимуществом доильных установок для доения в доильных залах является глубокая специализация труда операторов, исключающая выполнение таких операций, как раздача корма, чистка стойл и др. Наличие заглубленной траншеи устраняет работу дояра в наклонном положении при проведении подготовительных и заключительных операций. Это позволяет повысить производительность труда операторов при машинном доении и получать молочную продукцию более высокого качества.

Доильные установки для доения коров в специальных станках подразделяют на группы: "Тандем"; "Елочка"; "Карусель".

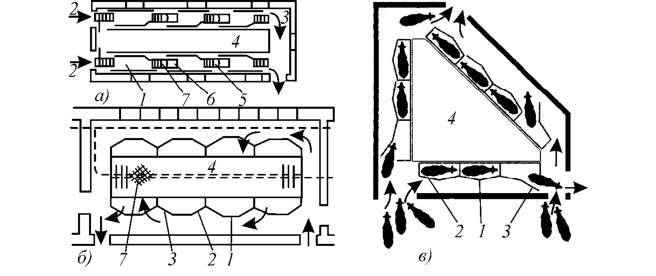

Типа "Тандем" (рис. 3.22): "в линию" – с двухсторонним (2 × 4, 2 × 3, 2 × 2); трехсторонним (3 × 4) расположением станков – "Тригон", и четырехсторонним расположением станков – "Полигон". Выпускаются с индивидуальными станками, с боковым входом и независимым обслуживанием коров или с групповыми продольными станками.

а – с групповыми продольными станками; б – с индивидуальными станками

"в линию"; в – с индивидуальными станками "тригон";

• 1 – станок; 2 – входные ворота; 3 – выходные ворота; 4 – место оператора;

• 5 – бункер с кормами; 6 – кормушка; 7 – решетка канализационная

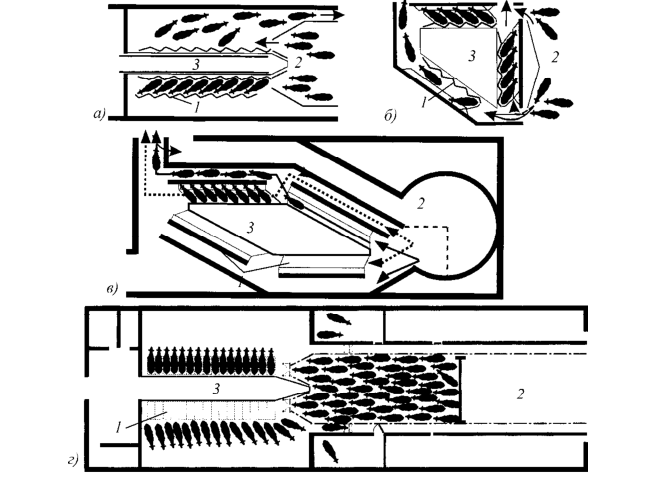

Типа "Елочка" (рис. 3.23): "в линию" – с количеством скотомест 2 × 8, 2 × 6 и 2 × 4; Тригон 3 × 4; Полигон 4 × 8; "Параллель" и "Европараллель".

1 – станки; 2 – входные ворота; 3 – место оператора
