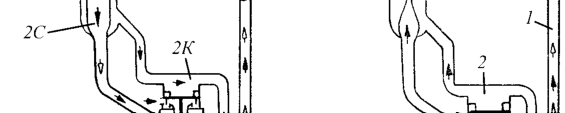

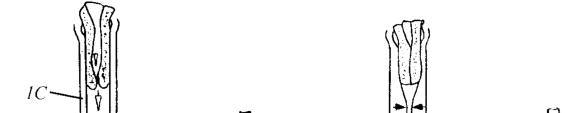

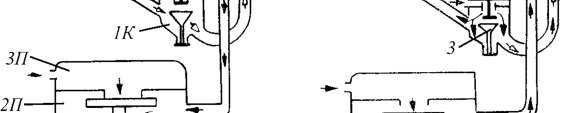

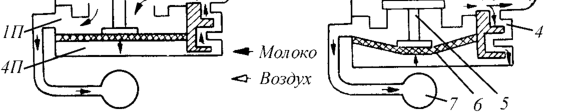

Схема работы двухтактного доильного аппарата АДУ-1 дана на рис. 1.8. При такте сосания вакуумметрическое давление из вакуумпровода 7 по камере 1П пульсатора поступает в камеру 2П и далее через распределитель 2К коллектора в межстенные камеры 1С доильных стаканов. Одновременно из молокопровода по молочному шлангу 1 через камеру коллектора 1К в подсосковые камеры 2С доильных стаканов подается постоянный вакуум, и молоко отсасывается из сосков вымени.
а ) б )
Рис. 1.8. Схема работы доильного аппарата АДУ-1
Постепенно из камеры 4П пульсатора через калиброванный канал 4 отсасывается воздух и эта камера вакуумируется. Под действием давления атмосферного воздуха в камере 3П диафрагма 6 вместе с клапаном 5 опустится вниз, доступ вакуума из камеры 1П пульсатора в камеру 2П прекращается, а из камеры 3П атмосферный воздух поступает в камеру 2П пульсатора и далее через камеру 2К коллектора в межстенные камеры 1С доильных стаканов. Сосковая резина сжимается, охватывая нижнюю часть соска. Произойдет такт сжатия. Истечение молока прекращается и на время такта сжатия восстанавливается нормальное кровообращение в сосках вымени животного.
Наряду с этим воздух постепенно будет поступать из камеры 2П через канал 4 в камеру 4П пульсатора, и через мембрану 6 преодолевает силу, действующую на клапан 5 сверху (со стороны атмосферы), так как
рабочая площадь клапана 5 значительно меньше площади мембраны 6 . Клапан 5 вновь поднимется вверх, отсоединит камеру 2П пульсатора от камеры 3П , вакуумметрическое давление из камеры 1П через камеру 2П пульсатора, камеру 2К коллектора поступает в межстенные камеры 1С доильных стаканов. Наступит такт сосания и рабочий цикл доильного аппарата будет повторятся.

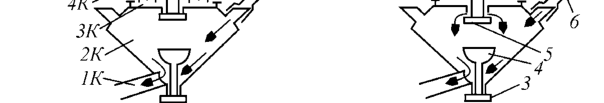

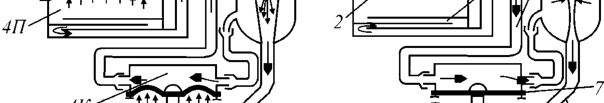

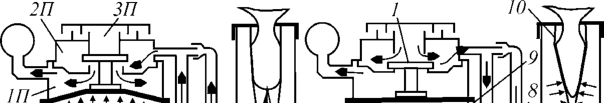

Доильный аппарат АДН-1 (значение вакуума в системе 43 кПа) имеет пульсатор типа АДУ-1 и коллектор с мембранно-клапанным механизмом. Схема работы аппарата показана на рис. 1.9.
а ) б )
Рис. 1.9. Схема доильного аппарата АДН-1: а – сосание; б – сжатие
При включении аппарата мембрана 2 пульсатора поднимает клапан 1 , который перекрывает доступ атмосферному воздуху из камеры 3П и обеспечивает отсоединение камеры 1П с камерой 2П . Вакуум из камеры 1П через камеру 2П проникает в межстенные пространства доильных стаканов 10 через распределитель коллектора 4К . Оператор, поднимая за шайбу 3 клапан 4 , фиксирует его шайбой в пазах прозрачного пластмассового корпуса коллектора, открывая при этом связь молочной камеры коллектора 2К с камерой 1К , находящейся под постоянным вакуумом. Доильные стаканы одевают на соски вымени в момент такта сосания, когда в межстенных и подсосковых камерах стаканов находится рабочий вакуум. Такт сжатия формируется в пульсаторе при опускании клапана 5 и поступления воздуха из камеры 3П в камеру 2П и далее в межстенные камеры стаканов через распределитель коллектора 4К . Давление в камерах 3К и 4К выравнивается и под действием атмосферного давления в камере 3К на площадку клапана 11 он опускается, открывая доступ воздуху из камеры 3К в молочную камеру и в подсоско-
вые камеры доильных стаканов, понижая в них вакуум до 12 кПа. Воздух в молочных камерах доильных стаканов содействует быстрому опорожнению молочного шланга 6 . В пульсаторе воздух из камеры 2П по каналу 8 дросселя 9 переходит на камеру 4П . Разность давлений, возникающая в камерах 4П и 1П , поднимает мембрану 2 и клапан 1 перекрывает камеру 3П , открывая путь вакууму в камеру 2П и далее шланг 6 , камеру 4К и в межстенные камеры стаканов. Мембрана 7 коллектора поднимается под давлением воздуха из камеры 3К . Подсосковые камеры, лишенные подсоса воздуха из камеры 3К , вакуумируются до глубины рабочего вакуума. Повторяется такт сосания.

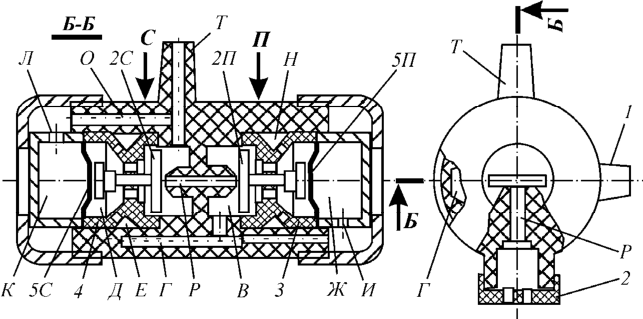

Доильный аппарат АДС-1 имеет сдвоенный пульсатор АДУ02.200 (рис. 1.10), обеспечивающий в ходе такта сосания для стимулирования молокоотдачи вибрации сосковой резины доильных аппаратов с амплитудой колебаний ±2 мм при частоте вибраций 4...8 Гц. Стимулирующий блок пульсатора маркирован буквой С , а пульсирующий блок, обеспечивающий рабочий ритм пульсации – буквой П .
Патрубок 1 пульсатора при помощи шланга соединяют с вакууммагистралью. Через патрубок Т пульсатор связан с распределителем коллектора подвесной части доильного аппарата. При включении в работу вакуум от магистрали переходит на камеру Н блока П . При этом давление воздуха камеры Ж на мембрану 5П перемещает подпятник и его клапан 2П , который отделяет камеру В от канала Р , расположенного в перегородке между блоками. Вакуум из камеры Н через окна во вставке-диффузоре З переходит в камеру В через канал Г перетекает на камеру Д блока С . Давление воздуха на мембрану 5С со стороны камеры К при этом перемещает мембранно-клапанный механизм блока С и клапан 2С перекрывает камеру постоянного атмосферного давления Р ,
