Механизация доения коров

симости от программы промывки, в канализацию или на повторный круг циркуляции. Программа промывки устанавливается на пульте управления.

а ) б )

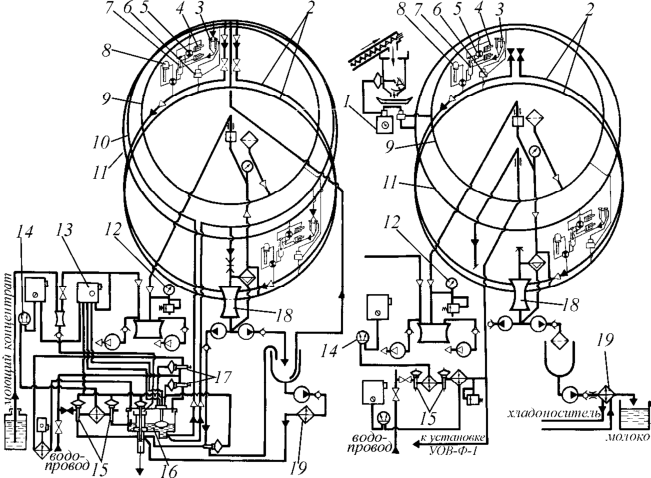

Рис. 3.32. Схема работы доильной установки УДА-100А "Карусель":

• а – режим промывки; б – режим доения; 1 – дозатор концкормов;

• 2 – вакуумпровод; 3 – доильный аппарат; 4 – пневмоцилиндр;

• 5 – переключатель; 6 – пульсатор; 7 – автомат управления; 8 – счетчик молока; 9 – линия атмосферного воздуха; 10 – молокопровод;

• 11 – вакуумпровод технологический; 12 – вакуумметр; 13 – пульт управления; 14 – термометр; 15 – пневмокран; 16 – промывочный бак;

• 17 – пневмовентиль; 18 – молокоприемник; 19 – охладитель молока

В режиме доения (рис. 3.32, б ), молоко от доильных аппаратов по двум независимым кольцевым молокопроводам поступает в молокоприемник, и далее откачивается молочными насосами в емкость для хранения молока.

Концентрированные корма дозируются коровам при помощи дозатора с пневмоприводом. Доза корма устанавливается оператором индивидуально для каждого животного.

При доении на "карусели" предусматривается специализация операторов: первый оператор регулирует поступление коров на доильную

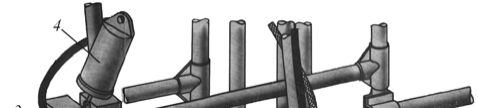

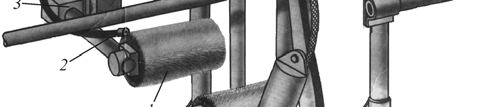

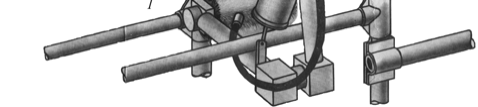

установку и раздает концентрированные корма, второй – контролирует обмывание вымени в автоматизированной установке УОВ-Ф-1 при помощи цилиндрических щеток 1 (рис. 3.33) и сдаивает первые струйки молока, третий – обтирает вымя, делает массаж и надевает доильные стаканы на соски, четвертый – следит за ходом доения коров, пятый – проводит машинный додой, проверяет состояние вымени и выпускает коров.

3.15. ПЕРЕДВИЖНЫЕ ДОИЛЬНЫЕ АГРЕГАТЫ

Для частного подворья и малых ферм крупного рогатого скота все более широкое применение находят передвижные доильные агрегаты. Они просты в эксплуатации, имеют низкую металлоемкость и относительно невысокую энергоемкость.

Агрегат индивидуального доения АИД-2 , выпускаемый ЧелноВершинским машиностроительным заводом, состоит из вакуумной установки 6 (рис. 3.34, а ), доильной аппаратуры 1 , пуско-регулирующей аппаратуры 5 , смонтированных на передвижной тележке 7 .

Доильная аппаратура состоит из подвесной части доильного аппарата, пульсатора, доильного ведра с крышкой и прокладкой и комплекта шлангов и присоединительных деталей.

Доильная аппаратура соединяется с вакуумной установкой при помощи штуцера. Вакуумметрическое давление устанавливается поворотом гнезда вакуум-регулятора 4 и контролируется по показаниям вакуумметра 2 .

Особенностью системы смазки вакуумного насоса 9 (рис. 3.34, б ) является то, что масло, засасываемое из масленки 3 , не выбрасывается через глушитель 8 , а возвращается обратно в масленку.

а ) б )

Рис. 3.34. Доильный аппарат АИД-2: а – общий вид; б – схема смазки вакуумного насоса

Основные технические данные доильного аппарата АИД 2 представлены в табл. 3.8.

3.8. Техническая характеристика доильного аппарата АИД-2
