Особенностью системы смазки вакуумного насоса 9 (рис. 3.34, б ) является то, что масло, засасываемое из масленки 3 , не выбрасывается через глушитель 8 , а возвращается обратно в масленку.
а ) б )
Рис. 3.34. Доильный аппарат АИД-2: а – общий вид; б – схема смазки вакуумного насоса
Основные технические данные доильного аппарата АИД 2 представлены в табл. 3.8.
3.8. Техническая характеристика доильного аппарата АИД-2
| Наименование | Значение |
|---|---|
| Напряжение в сети, В Двигатель ДКУ 105-370-8УХЛ4: Мощность, кВт Частота вращения ротора, мин-1 Производительность вакуумного насоса, м3/ч Смазка: при температуре окружающей среды ниже +10°С при температуре окружающей среды выше +10°С | 220+ − 10 5 0,8…1,0 8000 4 Масло индустри- альное И12А или И20А ГОСТ 20799 Масло моторное М8В2 или М10В2 ГОСТ 8581 |
Продолжение табл. 3.8
| Наименование | Значение |
|---|---|
| Аппаратура доильная: ТУ 105-2-989-85 | |
| Тип | двухтатктый |
| Частота пульсаций, пульс/мин | 61±5 |
| Длительность такта сосания от продолжительности импульса, % | 65±4 |
| Объем доильного ведра, дм3 | 19 |
| Рабочее вакуумметрическое давление, кПа | 48 |
| Масса, кг | 60 |
Возможные неисправности и методы их устранения доильной установки АИД-2 представлены в прил. 10.
Установка передвижная доильная УДП-1 , выпускаемая ООО "ПЕТРОТРЕЙД", оснащается доильным аппаратом двойного вакуума Нурлат и водокольцевым вакуумным насосом НВВ-10 (рис. 3.35).
Вакуумный насос создает необходимое постоянное вакуумметрическое давление 50 кПа, не требует смазки, имеет низкий уровень шума, надежен в работе.
По желанию заказчика установка комплектуется однофазным двигателем (для электросети напряжением 220 В) или трехфазным двигателем (для электросети с напряжением 380 В).
Установка рассчитана на доение 8…10 коров за час. Позволяет плавно перейти от ручного доения к машинному, не вызывая стресса у животных.
-

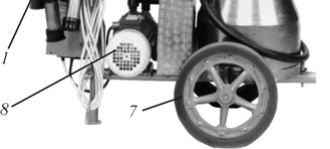

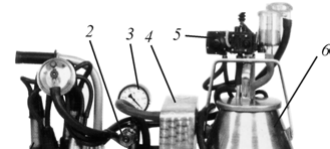

1 – доильные стаканы; 2 – вакуум-регулятор; 3 – вакуумметр; 4 – емкость для воды; 5 – блок управления; 6 – доильное ведро; 7 – тележка;
-
8 – электродвигатель с вакуумным насосом

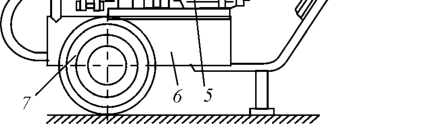

В подсобных хозяйствах с поголовьем до 10 коров удобно использовать передвижную доильную установку УДПС-1 (рис. 3.36) От установки АИД-01, УДИ-1, "Березка" и других она отличается тем, что на ней установлен водокольцевой насос.

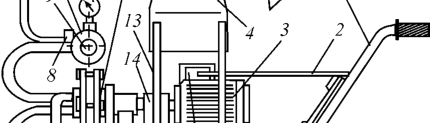

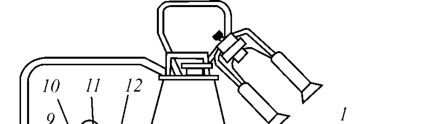

УДПС-1 включает водокольцевой вакуумный насос 12 , электродвигатель 3 , бак для воды 6 , вакуумный бачок, вакуумметр 11 , вакуумный кран 8 , доильный аппарат 4 , электрокабель с вилкой 2 , пульт управления 5 , колеса 7 , ручку 1 , площадку для доильного ведра с ограждениями 13 , муфту с кожухом 14 и регулятор вакуума 9 .
Рабочий процесс протекает так. В бак для воды заливают около 10 л воды, а перед первым пуском в насос через шланг заливают также 0,5 л воды. Вилку кабеля подключают в однофазную сеть напряжением 220 В и частотой 50 Гц. Включают электродвигатель и по вакуумметру устанавливают величину вакуума 0,5 кГс/см2 . Открывают вакуумный кран и проверяют работу пульсатора доильного аппарата. Промывают доильный аппарат. После этого начинают дойку. Закончив доение, установку промывают.
3.16. ОРГАНИЗАЦИЯ МАШИННОГО ДОЕНИЯ КОРОВ
Для доения коров в стойлах используют доильные установки с переносными ведрами или молокопроводом. Для удобства работы доярок вакуумпровод и молокопровод устанавливают на кронштейнах на расстоянии 0,8 м от передних ограждающих конструкций.
