молокоотдачи и устойчивости к заболеваниям, в особенности к маститам. В настоящее время дойное стадо подбирают по признаку их пригодности к машинному доению, т.е. соответствию их тому или иному типу доильного аппарата и установки.
Период времени, в течение которого осуществляется физиологически однородное воздействие машины на животное, называется тактом, а период времени, в течение которого реализуется совокупность различных тактов, называется циклом или пульсом рабочего процесса доения.
В современных конструкциях доильных аппаратов применяются двухкамерные стаканы. Двухкамерный доильный стакан состоит из двух цилиндров – наружной гильзы и сосковой резины. Они образуют две камеры – межстенную и подсосковую. Когда в обеих наступает разрежение (рис. 1.4, а ), сосковая резина не испытывает деформаций, поэтому молоко под действием разности давлений внутри вымени и под соском струей вытекает в подсосковую камеру, а из нее по молочному шлангу отводится в молокоприемник. Происходит такт сосания. Через некоторое время в межстенной камере действие разрежения прекращается, и давление в ней повышается до атмосферного. Вследствие разности давлений в камерах стакана сосковая резина сжимается, сфинкер соска закрывается, истечение молока прекращается. Происходит такт сжатия. На этом рабочий цикл заканчивается; за тактом сжатия снова следует такт сосания. Чередование тактов сосания и сжатия автоматически обеспечивается работой пульсатора. Работающие по такому принципу доильные машины называются двухтактными.
а ) б )

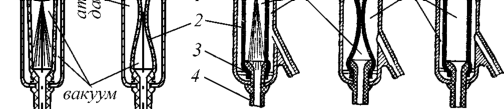

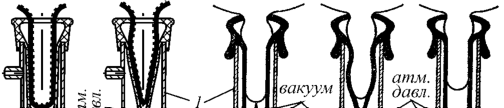

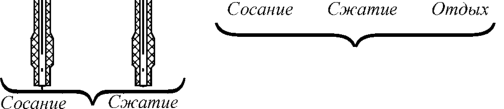

Рис. 1.4. Схема работы и устройство двухкамерных доильных стаканов: а – двухтактное доение; б – трехтактное доение;
1 – стакан; 2 – резина сосковая; 3 – кольцо; 4 – патрубок молочный
В трехтактной машине (рис. 1.4, б ) в конце такта сжатия в подсосковую камеру также подается воздух, в ней создается атмосферное давление, в результате чего сосковая резина расправляется, сосок при этом не испытывает раздражения. Истечения молока в это время не происходит, сосок отдыхает, и в нем восстанавливается нормальное кровообращение. Происходит такт отдыха.
Преимущество двухтактных аппаратов – более высокая скорость доения; доильные стаканы лучше держатся на сосках вымени. Однако здесь может возникнуть опасность быстрого опорожнения молочной цистерны и распространения вакуума на внутреннюю область соска и в полость вымени, что может послужить причиной воспалительных явлений (мастита). В конце доения стаканы нередко наползают на вымя, в результате чего соски втягиваются глубоко внутрь, и тем самым ухудшаются условия как извлечения последних порций молока, так и восстановления нормального кровообращения в сосках. Такие аппараты требуют более высокой классификации дояров и строгого соблюдения правил машинного доения.
Трехтактный режим работы в большей степени отвечает физиологическим особенностям животного, нежели двухтактные: наличие такта отдыха способствует нормальному кровообращению в сосках и вымени коровы и притоку молока из вышерасположенных частей емкостной системы вымени; доильные стаканы к концу доения почти не наползают на основания сосков; незначительная передержка доильных стаканов на сосках вымени коровы не причиняет заметного вреда животному. К недостатку этих аппаратов относится несколько меньшая скорость выдаивания (по сравнению с двухтактными аппаратами).
1.3. ТИП, УСТРОЙСТВО И РАБОЧИЙ ПРОЦЕСС ДОИЛЬНЫХ АППАРАТОВ
По роду силы, используемой для извлечения молока из вымени коровы, аппараты делятся на выжимающие и отсасывающие, а по типу действия – трехтактные, двухтактные и непрерывного отсоса. Кроме того, их можно разделить на аппараты попарного и одновременного доения. По месту сбора молока различают аппараты со сбором молока в переносное или подвесное ведро, в подвижную емкость, в молокопровод, а также с раздельным сбором молока от каждого соска (почетвертное доение).
Трехтактный доильный аппарат "Волга" состоит из доильного ведра, пульсатора, коллектора, доильных стаканов и соединительных шлангов (рис. 1.5). Рабочий процесс состоит из трех тактов: 1 – сосание; 2 – сжатие; 3 – отдых.
а ) б ) в )
Рис. 1.5. Схема работы доильного аппарата "Волга":
а – сосание; б – сжатие; в – отдых
Во время первого такта наличие вакуума в камере 1П и атмосферного давления в камере 4П пульсатора вызывает опускание мембраны 2 и клапана 5 . Это обеспечивает соединение камеры 1П с камерой 2П . Из камеры 2П пульсатора вакуум передается в камеру 4К коллектора и далее в межстенные камеры стаканов. Одновременно из камеры 1П пульсатора через обратный клапан 6 вакуум поступает в доильное ведро, затем в камеры 1К и 2К коллектора и подсосковые камеры доильных стаканов. При этом нижний клапан коллектора открыт, а верхний закрыт, так как над мембраной 8 вакуум, а под мембраной в камере 3К атмосферное давление. Вследствие возникающей разницы давлений (внутри вымени и внутри доильных стаканов) молоко отсасывается из вымени, попадает в стакан, далее в коллектор и по молочному шлангу в доильное ведро или молокопровод. Происходит такт сосания.
Так как камера 2П пульсатора связана с камерой 4П соединительным каналом 4 , сечение которого регулируется иглой 3 , то в камере 4П пульсатора постепенно образуется вакуум. Снизу на мембрану 2 по периметру кольцевой камеры 3П (выточки) пульсатора всегда действует атмосферное давление. Под действием этого давления управляющая мембрана 2 переместится вверх и поднимет клапан 5 . При верхнем положении клапана 5 камера 2П переменного вакуума отсоединится от камеры 1П постоянного вакуума и соединится с камерой 3П атмосферного давления. В этом случае воздух с атмосферным давлением из камеры 3П пойдет в камеру 2П , камеру 4К коллектора и межстенные камеры доильных стаканов. Сосковая резина сожмется и процесс истече-
