а ) б )

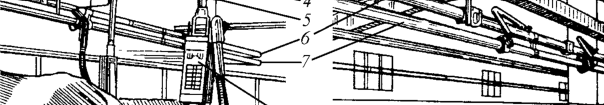

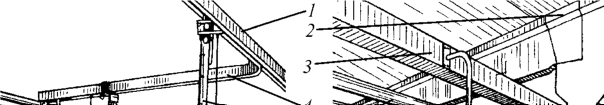

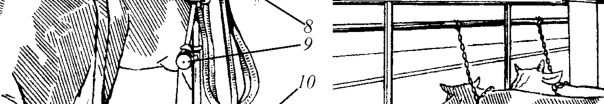

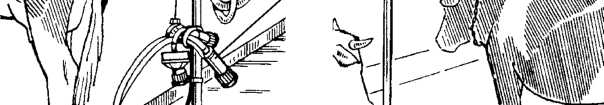

Рис. 4.3. Фрагменты доильных установок фирмы "Alfa-Laval Agri": а – с молокопроводом на кронштейнах; б – с молокопроводом "Милк мастер"; 1 – подвесная магистраль; 2 , 5 – кронштейн; 3 – швеллер; 4 – направляющая; 6 – вакуум-провод; 7 – молокопровод; 8 – блок управления; 9 – устройство снятия доильного аппарата; 10 – доильный аппарат
аппаратами 10 (рис. 4.3, а ), передвигаемыми на кронштейне 5 по подвесной магистрали 1 . Магистраль облегченного типа из оцинкованного коробчатого профиля, по которому перемещаются кронштейны 5 . С целью исключения простоев доильных аппаратов, для объезда одного доильного аппарата другим предусмотрена внутренняя направляющая 4 . Доение коров осуществляется спереди.
Доильный аппарат с электронным блоком управления 8 имеет встроенный потокомер электродного типа, который при снижении интенсивности молокоотдачи до 0,2 кг/мин подает сигнал устройству снятия барабанного типа 9 .
Конструкция приводного механизма барабана аналогична конструкции роторно-пластинчатого насоса, в котором используется эффект "обратного вращения" ротора вакуумного насоса за счет перепада давления между входом (вакуум) и выходом (атмосфера). Перепад давлений действует на пластины и вызывает крутящий момент, передаваемый на барабан. Барабан наматывает шнур, постепенно снимая подвесную часть доильного аппарата.
Фирме "BABSON" принадлежит более половины современного рынка молочного оборудования, выпускающего доильное оборудование под маркой "SURGE" . Для доения коров используются доильные установки для доения в доильных залах типа "Елочка", "Тандем" и полигонные системы, а также стойловое оборудование, которое размещается как в специально построенных, так и в приспособленных летних помещениях. В дополнительные элементы конструкции входят ворота с ручным или автоматическим приводом, торцевые защитные щитки и кормораздатчики.

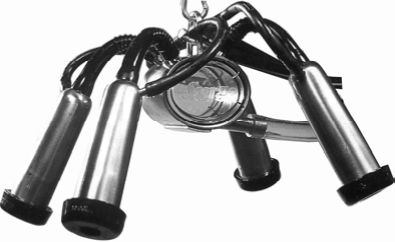

Доильные аппараты "Эклипс" и "Мини-Орбит" (рис. 4.4) – коллектор объемом 305 и 640 см3 соответственно. Диаметры входного отверстия 9 мм, а выходного – 16 мм обеспечивают свободный отток молока от сосков при минимальном вакууме, что снижает случаи заболевания маститом. Использование в аппарате прозрачного пластика обеспечивает видимость молочного потока.
Использование электронной системы пульсаций "Пейсмейкер" с электронным контролерами пульсаций прямого действия обеспечивают регулируемое соотношение продолжительности тактов. Контролеры подают точные импульсы напряжением 12 В.
В доильном оборудовании фирмы "SURGE" для отвода доильных аппаратов из-под коровы на выбор могут быть системы как полностью автоматическими, с выдвижным отводящим рычагом при дойке в доильном зале, а также в виде подвижного узла при дойке в коровнике.

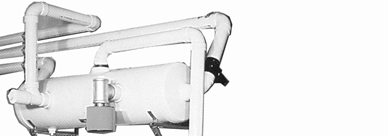

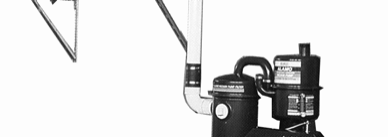

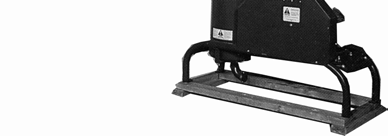

Для создания и поддержания стабильного вакуума в системе используется вакуумные насосы "Аламо" (рис. 4.5). Молокопровод и линия вакуума имеют сечение три дюйма по всей длине, без гибких концов и узких соединений. Для уменьшения влияния на глубину вакуума в молокоприемнике от привода кормушек и ворот в системах "SURGE" установлены ресиверы большой емкости и насосы со значительным резервом мощности.
Для увеличения гигиенических условий сварные бесшовные молокопроводы изготовлены из нержавеющей стали. Система промывки "ELECTROBRAIN" осуществляет промывку молокопроводов с инжектированным воздухом под давлением, который гонит промывочную воду по молокопроводу, усиливая эффект промывки. Система промывки "ELECTROBRAIN" может быть настроена на режим промывки теплой водой, промывки горячей водой с химикатами, окончательной промывки после каждой дойки, а также промывку перед началом дойки.
Компания Gascoine Melotte LLC работает на российском рынке около 10 лет.
Для машинного доения коров при беспривязном содержании выпускает следующие типы доильных залов:
-
"Елочка 30 ° " (типоразмерный ряд от 2 × 2 до 2 × 12 и более);
-
"Елочка 50" (типоразмерный ряд от 2 × 2);
-
"Тандематик" (типоразмерный ряд от 2 × 2 до 2 × 6, при конфигу-
-
рации "Тригон" – 3 × 6);
-
"Полигон" (типоразмерный ряд 4 × 6 и 4 × 8);
-
"Параллель" (типоразмерный ряд от 2 × 2);
− "Карусель" (типоразмерный ряд от 18 до 60 доильных мест). Электронный пульсатор "LECTRON" фирмы "GASCOIGNE MELOTTE" (рис. 4.6) из Нидерландов имеет программируемую скорость пульсаций от 30 до 120 мин–1 , а также различные соотношения тактов для передних и задних сосков: 55/45 для передних сосков; 60/40 – для задних.
