Механизация доения коров

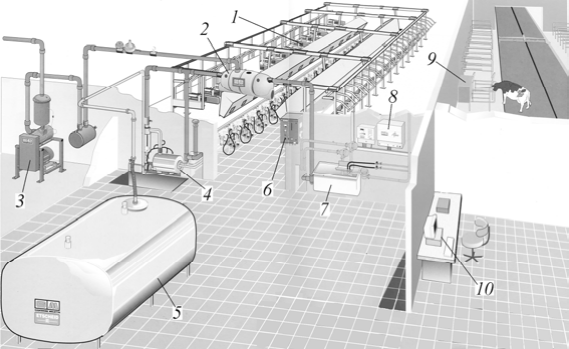

• Рис. 4.7. Доильная установка типа "Параллель" с быстрым выходом: 1 – доильный зал с быстрым выходом US; 2 – балансировочная емкость;

• 3 – вакуумный насос с рециркуляцией; 4 – приемное устройство из

• нержавеющей стали; 5 – емкость для охлаждения и хранения молока; 6 – конролирующая аппаратура; 7 – мойка из нержавеющей стали; 8 – программное устройство Аквастар; 9 – кормушка ID 2000;

• 10 – персональный компьютер с контрольным устройством GM3000

− молокоприемник (рис. 4.9) из нержавеющей стали (вместимость 30 л для 8 аппаратов, 55 л – для 12 аппаратов и 100 л для 16 аппаратов). Оснащен насосом из нержавеющей стали и возвратным клапаном, датчиком уровня и др. Техническая характеристика вакуумных насосов Maxivac фирмы Gascoine Melotte представлены в табл. 4.1.

4.1. Технические характеристики вакуумных насосов Maxivac фирмы Gascoine Melotte

1 – центрбежный насос; 2 – линия перекачки молока;

• 3 – предохранительная камера; 4 – молокопровод; 5 – моечное устройство;

6 – молокоприемник

− доильные аппараты (рис. 4.10) Isolac 400 S (стандартный без клапана с автоматическим снятием аппарата, применяется в доильных залах) и Isolac 400 F (со встроенным автоматическим клапаномпрерывателем – без автоматического снятия аппаратов);

а – Isolac 400 F; б – Isolac 400 S

а – измеритель объема;

б – многофункциональный дисплей с клавиатурой

− электронный пульсатор Lectron (поставляется несколько видов пульсаторов с различными возможностями – модели 312, 612, TL и др.;

− электронный измеритель потока молока MR 2000 (рис. 4.11). Снабжен многофункциональным дисплеем с клавиатурой и устройством для обора проб. При подключении контрольного устройства GM 3000 дополнительно появляется возможность регистрировать более 90 параметров каждого из животных, находящихся в доильном зале, осуществлять автоматическую запись надоев и других параметров (скорость молокоотдачи и др.);

− датчик окончания доения и автоматическая система снятия доильных аппаратов (имеет автоматическую настройку с учетом особенностей молокоотдачи каждой коровы и другие устройства;

− автоматические станции для кормления животных концентрированными кормами;

− оборудование для охлаждения и хранения молока (вместимость танков для охлаждения молока 50…20 000 л);
