а ) б )

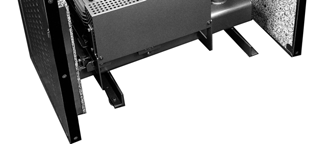

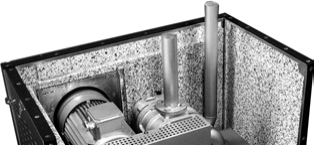

Рис. 4.19. Вакуумный насос UNI PUMP: а – общий вид вакуумной установки; б – устройство насоса; 1 – вход; 2 – ротор; 3 – корпус; 4 – выход
Основные технические характеристики вакуумных насосов UNI PUMP представлены в табл. 4.3.
4.3. Основные технические характеристики вакуумных насосов UNI PUMP
| Тип насоса | 1500 | 1950 | 2500 | 4000 |
| Производительность, л/мин | 1500 | 1950 | 2500 | 4000 |
| Частота вращения ротора, мин–1 | 2850 | 3500 | 2500 | 4000 |
| Мощность двигателя, кВт | 4 | 5,5 | 7,5 | 11 |
| Частота вращения электродви- гателя, мин-1 | 2800 | 2800 | 2800 | 2800 |
| Уровень шума без контейнера, дБ | 70 | 72 | 73 | 76 |
| Размеры, мм | 1060×680×715 | |||
| Масса (без двигателя), кг | 112 | 112 | 118 | 153 |
Вакуумные водокольцевые насосы WATERRING PUMP работают по принципу жидкого кольца, не требуют смазки, имеют низкий уровень шума и исключают загрязнение окружающей среды. Основные технические характеристики насосов WATERRING PUMP представлены в табл. 4.4.
4.4. Некоторые технические характеристики вакуумных насосов WATERRING PUMP
| Производительность, л/мин | 850 | 1200 | 1600 | 2100 |
| Мощность, кВт | 3,85 | 4,0 | 5,5 | 7,5 |
| Уровень шума, дБ | 75 | 75 | 74 | 76 |
Доильная установка с молокопроводом состоит из вакуумпровода, молокопровода, доильных аппаратов, молокоприемника, оборудования для очистки, охлаждения и хранения молока, системы автоматической промывки и др. Модульная конструкция установки позволяет поставлять ее индивидуальным заказом для обслуживания различного поголовья животных.

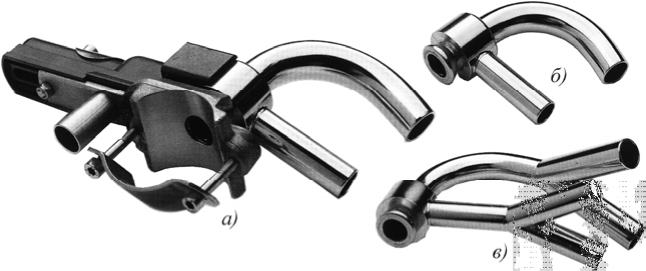

Доильные аппараты присоединяются молочно-вакуумной линии кранами UNI COMBI COCK, изготовленный из нержавеющей стали. Отличительной особенностью крепления крана "UNI COMBY" (рис. 4.20) является то, что цилиндрическая поверхность корпуса крана, прилегающая к молокопроводу, выполнена из нержавеющей стали и имеет высокую чистоту обработки, что позволяет исключить каучуковую прокладку.
Для доения коров фирмой "S.A.C." выпускаются мобильные установки , состоящие из вакуумной системы, пульсатора с доильным аппаратом и доильного ведра, смонтированного на тележке, приводимой в движение от электродвигателя или двигателя внутреннего сгорания.
Одна из ведущих мировых производителей оборудования для молочного животноводства фирма Westfalia Landtechnik GmbH на Российском рынке с 1996 г. Через сеть своих представителей и дилеров предлагает: консультации и предложения по обновлению оборудования, подбор комплектов и проектирование новых молочных комплексов, расходные материалы и запасные части для поставляемого оборудования, компьютерные системы контроля и управления стадом.
Доильный аппарат М901/1, фирмы "Импульс" состоит из пульсатора мембранного типа, доильных стаканов со смотровыми стеклами, устройством регистрации количества выдоенного молока и скорости потока молока и емкости для сбора молока. Емкость для сбора молока оснащена выравнивательным приспособлением для учета неровностей пола. Контроль за потоком молока из каждой четверти вымени в отдельности осуществляется как визуально, с помощью прозрачных шланг различного цвета (зеленый, сиреневый, синий, желтый), так и контрольным прибором, учитывающим минутный удой и удой за 15 с, регистрирующиеся на центральном табло.
Для управления процессом доения фирмой "Импульс" разработано устройство МА-1/2 ("Физио-Матик"). Аппарат с таким устройством способен автоматически производить массаж сосков перед доением, осуществлять переход на непосредственно доение и машинное додаивание и выдавать команду на прекращение доения после окончания молокоотдачи.
Аппарат включается в работу при снятии его с крючка выключателя, который подает напряжение на блок управления и пульсаторраспределитель. В режиме автоматического массажа сосков вымени коровы в межстенных камерах доильного стакана с частотой 45 пульсов в минуту образуется то разрежение (51 кПа), то создаваемое специальным компрессором избыточное давление (158 кПа). Через минуту блок управления переводит аппарат на режим доения. По окончании молокоотдачи фотоэлемент посылает сигнал на блок управления и далее пульсатор-распределитель подает избыточное давление в межстенные камеры доильных стаканов. Сосковая резина сжимается, предохраняя тем самым сосок от действия вакуума.
Другой разработкой фирмы "Импульс", предусматривающей электронное наблюдение за потоком молока, является оснащение доильных аппаратов микропроцессорной системой "Пульсатроник S", "A" или "M". Доение происходит в ручном (поток молока не управляется стандартной пульсацией) и автоматическом (электронное управление потоком молока с APF-пульсацией для быстро и медленной отдающих молоко коров) режимах. В программе предусмотрено доение со стимуляцией, додаивание со стимуляцией, автоматическое отключение по окончании доения или подача светового сигнала.
