При образовании вакуума в камерах Д и К воздух из кольцевой полости Б отсасывается и мембрана 6 , а также жестко связанная с ним мембрана 5 молочной камеры сдвигается вправо. Происходит всасывание молока через клапан 3 . Напорный клапан 4 при этом закрыт, так как его прижимает к седлу атмосферное давление.
Далее в кольцевую полость Б поступает атмосферное давление, а полость 7 через канал Л и камеру Ж сообщается с вакуумной магистралью. Вакуумная мембрана вместе с молочной перемещается влево, а молоко, заполнившее молочную камеру, вытесняется через нагнетательный клапан.
Частота пульсаций при нормальной работе насоса должна поддерживаться в пределах 25…30 мин–1 , которая регулируется дросселем.

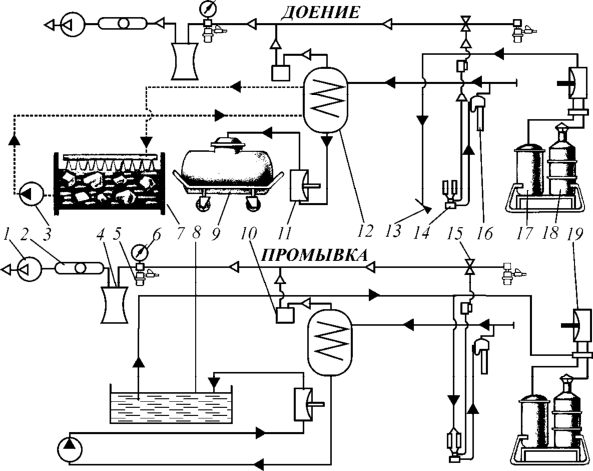

Рис. 3.18. Схема доильной станции УДС-3Б
в режимах доения и промывки:
-
1 – вакуум-насос; 2 – клапан предохранительный; 3 – насос водяной;
-
4 – вакуум-балон; 5 – вакуум-регулятор; 6 – вакууметр; 7 – ящик
-
охладительный; 8 – ванна моющей жидкости; 9 – емкость для сбора молока;
10 – предохранительная камера; 11 – насос молочный;
-
12 – фильтр-охладитель; 13 – разбрызгиватель для подмыва вымени;
-
14 – доильный аппарат; 15 – кран вакуумный; 16 – счетчик молока
-
(индивидуальный); 17 – бак холодной воды; 18 – котел водогрейный; 19 – насос-смеситель
Агрегат водоснабжения состоит из водогрейного котла емкостью 0,1 м3 и бака холодной воды вместимостью 0,175 м3 . Он обеспечивает получение теплой и горячей воды, необходимой для подмыва вымени коров во время доения, а также промывки оборудования. Диафрагменный насос-смеситель, работающий от пульсатора, осуществляет смешивание холодной и горячей воды в заданном соотношении и подачу ее в водопровод к разбрызгивателям и линию промывки. Необходимые режимы работы насоса устанавливают поворотом ручки крана.
В состав силового агрегата входит вакуумная установка УВУ60/45, бензодвигатель УД-25С мощностью 8 кВт с генератором тока, водяной насос. Установка может работать и от внешней сети электрического тока.
Принципиальные схемы работы доильной установки в режимах доения и промывки показаны на рис. 3.18.
Разрежение, создаваемое вакуумным насосом 1 , распространяется через вакуум-баллон 4 , вакуум-регулятор 5 и вакуум-провод и приводит в работу насос-смеситель 19 , доильные аппараты и молочный насос 11 .
Для обмыва вымени теплая вода, полученная после смешивания холодной и горячей воды, насосом-смесителем 19 по трубопроводу подается к разбрызгивателям 13 для подмыва вымени. При доении молоко из вымени коровы высасывается доильным аппаратом 14 , проходит через индивидуальный счетчик молока 16 (при контрольных дойках) в молокопровод, транспортируется по нему в фильтр-охладитель 12 . Далее охлажденное молоко молочным насосом 11 перекачивается в емкость 9 для хранения. Охлаждение молока в фильтре-охладителе 12 происходит холодной водой, засасываемой из фригаторного ящика 7 и насосом 11 и подаваемой в охладитель. Теплая вода сливается обратно во фригаторный ящик 7 , где охлаждается льдом.
При промывке молочной линии вода (моющий раствор) засасывается из ванны 8 в трубопровод и через промывочные головки, подсоединенные к доильным аппаратам, доильные аппараты и счетчики молока поступает в молокопровод, а по нему в фильтр-охладитель, откуда насосом 11 подается обратно в ванну 8 . В доильной установке предусмотрена циркуляционная промывка доильных аппаратов, молокопровода и линии первичной обработки молока.
Возможные неисправности доильной установки УДС-3Б и методы их устранения изложены в прил. 6.
3.8. ДОИЛЬНАЯ УСТАНОВКА УДМ-Ф-1
Установка доильная для малых ферм, выпускаемая ОАО "Кургансельмаш", передвижная, на полозьях, с параллельно-проходными станками, предназначена для машинного доения коров в переносные доильные ведра на пастбищах и в доильных залах малых ферм.
Выпускается в трех исполнениях: основное – с двухтактным доильным аппаратом с периодическим впуском воздуха в коллектор для эвакуации молока (НВС), 01 – с двухтактным доильным аппаратом с пневмостимуляцией молокоотдачи в процессе доения (с вибропульсатором), 02 – с трехтактным доильным аппаратом "Волга". Обеспечивает раздачу сухих концентрированных кормов во время доения, доение в переносные доильные ведра, промывку и дезинфекцию доильных аппаратов. Работа установки основана на принципе отсоса молока доильным аппаратом. Молоко по молочным шлангам поступает в доильное ведро, в котором вручную транспортируется до места сбора и хранения. Рабочий вакуумный режим поддерживается вакуумным агрегатом и вакуумрегулятором. В режиме промывки в такте сосания моющий раствор засасывается из ведра промывки доильным аппаратом и по шлангу направляется в доильное ведро, где с помощью насадки разбрызгивается и омывает внутреннюю полость ведра. В такте слива раствор через шланги и доильный аппарат вытекает обратно в ведро промывки (обслуживает дояр).
Показатели использования установки представлены в табл. 3.4.
3.4. Показатели использования доильной установки УДМ-Ф-1
| Показатель | Значение | Ед. изм. |
|---|---|---|
| Вакуумметрическое давление при холостом режи- ме работы с доильными аппаратами (с двухтакт- ным АДУ-1-03 с периодическим впуском воздуха в коллектор для эвакуации молока (НВС)) | 47 | кПа |
| Вакуумметрическое давление при холостом режи- ме работы с доильными аппаратами (с двухтакт- ным АДУ-1-04 с пневмостимуляцией молокоотда- чи в процессе доения (с вибропульсатором)) | 48 | кПа |
| Вакуумметрическое давление при холостом режи- | 50 | кПа |
| ме работы с доильными аппаратами (с трехтактным | ||
| "Волга") | ||
| Масса | 670 | кг |
| Пропускная способность в час основного времени с | 21 | короводоек |
| использованием доильного аппарата АДУ-1 | ||
| Пропускная способность в час основного времени с | 20 | короводоек |
| использованием трехтактного доильного аппарата | ||
| Транспортная ширина без тентов | 2,1 | м |
| Транспортная ширина с тентами | 3,2 | м |
| Установленная мощность | 3 | кВт |
| Число доильных аппаратов | 4 | шт |
| Число обслуживаемых животных | 100 | гол |
| Число ското-мест | 4 | шт |
