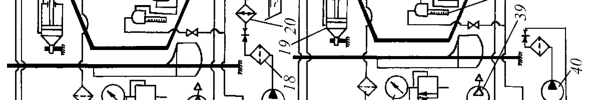

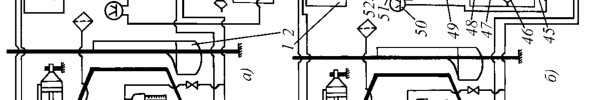

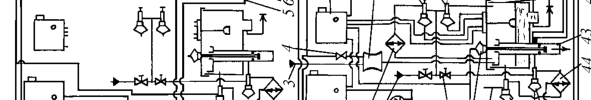

Линия обмыва предназначена для санитарной обработки вымени коров перед доением. Вода для обмыва вымени подогревается подогревателем 44 и подается к разбрызгивателю 23 по трубе 47 . Шкаф 1 управления с термометром 50 предназначен для управления подогревателем.

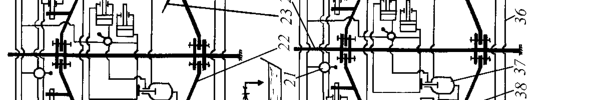

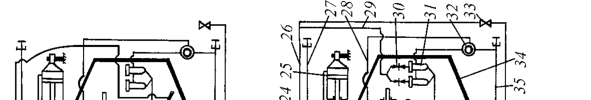

Для открывания и закрывания дверей доильного зала при впуске и выпуске коров предусмотрена система пневмопривода. Она состоит из силовых пневмоцилиндров 19 и 25 ; системы рычагов, соединяющих каждую пневмокамеру с дверьми; трубопровода 27 с фитингами; шлангов и кранов управления 21 . Дояр поворачивает ручку крана 21 вправо, подключая камеру пневмоцилидра 25 к вакуумметрическому давлению, под действием которого открывается входная дверь 34 . При повороте рычага пневмокрана влево подключается пневмоцилиндр 19 и открывается выходная дверь 22 . При среднем положении пневмокрана входная и выходная двери станка закрыты.

Кормораздатчики доильных установок УДА-8А и УДА-16А предназначены для транспортирования и дозированной выдачи сухих, сыпучих комбикормов с величиной гранул до 14 мм. Кормораздатчики могут работать в ручном и автоматическом режиме заполнения дозаторов.

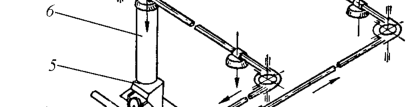

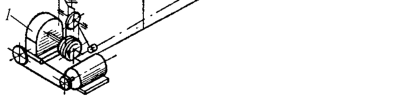

Система раздачи сыпучих концентрированных кормов включает в себя приводную станцию 1 (рис. 3.27) с приемным бункером 2 , цепочношайбовый транспортер 8 , размещенный в трубе, накопителей кормов 6 , дозаторов 5 , пульта управления дозаторами, системы пневмопровода, включающей в себя пульсоусилители 4 и вакуумпроводы 3 .

При включении электродвигателя звездочка привода транспортера протягивает цепь через бункер 2 . Шайбы цепи транспортера, проходя через бункер, захватывают корм и по трубе доставляют его к накопителям 5, последовательно заполняя их через отверстие в нижней части трубы над каждым накопителем. После заполнения последнего накопителя микровыключатель соответствующего накопителя выключает привод транспортера. Для определения степени заполнения накопителей кормом в них имеются смотровые щели.

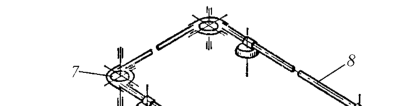

В кормушки корм подает дояр через дозатор 1 , поворачивая указатель 9 пульта 7 (рис. 3.28). За один оборот указателя 9 в кормушку поступает 2 кг кормов.

Вместе с указателем 9 поворачивается диск 11 , жестко сидящий на одном валу 10 . При этом постоянный вакуум подается к пульсатору 12 , который начинает, в свою очередь, подавать переменный вакуум в камеру I пульсоусилителя 13 .

Переменный вакуум от пульсатора 12 распространяется к камере I пульсоусилителя 13 , и мембрана через шток перемещает клапан 14 . В это время прекращается доступ атмосферного воздуха в камеру III, в

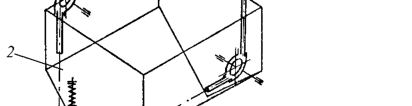

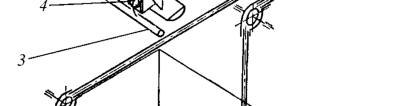

которой распространяется вакуум, поступающий затем в пневмокамеру 6 пульта управления и камеру I пульсоусилителя 3 привода дозаторов. Мембрана пневмокамеры через храповой механизм 8 поворачивает диск 11 , и вакуум через камеру II пульсоусилителя 3 распространяется из силового вакуумпривода 5 к пневмокамерам 2 дозаторов. Мембрана посредством тяг перемещает лоток 4 , открывая доступ кормов в кормушку.

При подаче атмосферного воздуха от пульсатора к пульсоусилителю клапан 14 перемещается в крайнее левое положение и доступ вакуума прекращается, а атмосферный воздух через отверстия в камере II пульсоусилителя поступает в камеру III и далее по шлангам к пневмокамерам пульта управления и к дозаторам. При этом пружины пневмокамер возвращаются в исходное положение, и выдача корма прекращается.

Такая цикличная подача кормов продолжается автоматически до тех пор, пока диск 11 , поворачиваясь, не перекроет доступ вакуума к пульсатору 12 .
