ствах доильных стаканов /. В фазе стимуляции или в фазе додаивания переменный уровень вакуума (смена с определенной частотой вакуума 33 кПа и атмосферного давления) создается пульсатором 9 в пульсационных камерах доильных стаканов /.
В фазе основного доения переменный уровень вакуума (50 кПа) создается пульсатором 9 в межстенных камерах доильных стаканов 1.
Собранное в молочно-вакуумной полости коллектора 4 молоко удаляется из приемника 7 в молокопровод /2 доильной установки в момент такта сосания. При молокоотдаче менее 200 г/мин (в фазе стимуляции и в фазе додаивания) молоко удаляется из приемника 7, не поднимая поплавка в нем. При молокоотдаче более 200 г/мин (в фазе основного доения) молоко поднимает поплавок в приемнике 7, что приводит к переключению режима уровня вакуума в блоке управления 6.
Работа блока управления показана на рис. 7.10. Блок управления имеет два режима работы: режим низкого (рис. 7.10, а) и номинального вакуума (рис. 7.10, 6). При обоих режимах в полости /2 блока управления создается вакуум 50 кПа.
———S 4 50 кПа
| 33 кПа |
‚5 3 „5
os... р 6 2 7S р р
a 1 F ins и — „6
: 7 2 s р >
1\ > 1 [> —
у р‘te 33— кПа Ge | j 50 кПа
| ‘ } — —— 2
= 8 | | ска
| 7. 1 ых
12 11у 10 ma ~9 12 17 10 om Bi
4 50 кПа
a 6
Рис. 7.10. Схема работы блока управления в режимах низкого (а) и номинального (6) вакуума:
1 - магнит; 2, 7, 10,12 - отверстия; 3 - мембрана; 4 - сильфон; 5,6,9 - полости; 8 - управляющий клапан; 11 — клапан
Режим низкого вакуума (рис. 7.10, а) соответствует фазе стимуляции или фазе додаивания в процессе дойки. Магнит / находится в крайнем верхнем положении и закрывает отверстие 2, соединяющее атмосферу с внутренними полостями блока управления. Магнит / удерживается в верхнем положении за счет силы притяжения магнита / и магнита, расположенного в поплавке приемника. Отверстие /2 открыто, что приводит к выравниванию вакуума в полостях 9 и 5. Созданное в полости 5 разряжение сжимает сильфон 4 и отжимает в верхнее положение мембрану 3, связанную с управляющим клапаном 8. Управляющий клапан 8 при этом закрывает отверстие 7. За счет дросселирования клапаном // отверстия 10, соединяющего полости 9 и 6, в полости 6 устанавливается постоянный вакуум 33 кПа. Такой же уровень вакуума устанавливается в пульсаторе, коллекторе и надмембранной полости приемника аппарата.
Режим номинального вакуума (рис. 7.10, 6) соответствует фазе основного доения. За счет увеличения молокоотдачи и всплытия поплавка в приемнике силы притяжения, возникающей между магнитом поплавка и магнитом /, не хватает, чтобы уравновесить силу тяжести магнита / и удержать его в верхнем положении. Магнит / падает под своим весом, открывает отверстие 2, через которое воздух устремляется в полость 5. За счет разницы атмосферного давления, созданного в полости 5, и давления в полости 9 магнит удерживается в крайнем нижнем положении, запирая отверстие 12. Из-за отсутствия разряжения в полости 5 мембрана 3 принимает исходное положение. Связанный с мембраной 3 управляющий клапан 8 принимает крайнее нижнее положение и полностью открывает отверстие 7. При этом давление в полости б выравнивается с давлением в полости 9 и принимает вакуумметрическое давление, сильфон 4 за счет собственной упругости принимает первоначальную (не сжатую) форму.
Приемник предназначен для контроля уровня молокоотдачи, переключения блока управления с режима на режим, регулирования уровня вакуума в подсосковом пространстве доильных стаканов и автоматического запирания вакуумной линии в случае спадания доильных стаканов с сосков вымени коровы. Работа приемника показана на схеме (рис. 7.11). Приемник работает в двух
режимах: низкого (рис. 7.11, а) и номинального вакуума (рис. 7.11, 6). При обоих режимах в полости 9 приемника создается вакуум 50 кПа.
I 678 $678
| 33 кПа 50 кПа
9 9
33 oe| 50кПая 10
3 10 3
2 11 2 17
"50 «По 750 «Ло
а 6

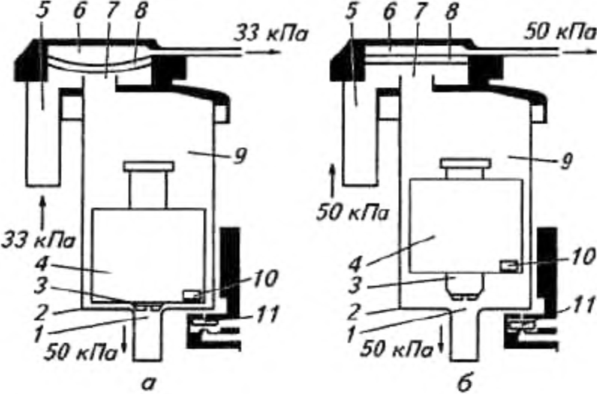

Puc. 7.11. Схема работы приемника в режимах низкого (а) и номинального (6) вакуума:
1 - седло отверстия; 2 - стакан; 3 - шток; 4 - поплавок; 5 - отверстие; 6 - надмембранная полость; 7 - дросселирующее отверстие; 8 - мембрана; 9 - подмембранная полость; 10 - магнит; 11 - магнит блока управления
Режим низкого вакуума соответствует фазе стимуляции или фазе додаивания. При низкой молокоотдаче в указанные фазы процесса доения шток 3 или поплавок 4 находятся на дне стакана 2. Все молоко успевает пройти через дренажное отверстие, расположенное в нижней части штока 3.
В этом режиме магнит /0 поплавка 4 удерживает магнит // блока управления в верхнем положении, блок управления находится в режиме низкого вакуума, в надмембранной полости 6 установлен вакуум 33 кПа.
За счет разницы давлений в надмембранной полости б и подмембранной полости 9, в которой поддерживается постоянный вакуум 50 кПа, мембрана 8 отжимается в нижнее положение и дросселирует отверстие 7. Дросселирование проходного сечения отверстия 7 создает перепад давлений в этом сечении, что приводит к уменьшению вакуума в полости 5 до 33 кПа. Такой же вакуум устанавливается в подсосковом пространстве доильных стаканов.
Режим номинального вакуума соответствует фазе основного доения. При
