Так электронный пульсатор Datalac с монитором пульсаций (рис. 7.13, a) обеспечивает функции стимуляции вымени перед началом доенияи в конце доения, а также снятия доильного аппарата при завершении молокоотдачи.
Пульсаторы нового поколения имеют обратную связь. Так в пульсаторе EP70 она осуществляется с помощью двух сигнальных ламп на панели управления, сигнализирующих о начале молоковыделения, нормальном режиме работы доильного аппарата и прекращении доения.
В целом предпочтение имеют электронные пульсаторы, как достаточно надежные и простые в эксплуатации. Например, в конструкции электронного пульсатора (рис. 7.13, а) имеются только две подвижные детали и отсутствуют сложные для обслуживания мелкие детали, характерные для пневматических и гидропневматических пульсаторов. Пульсатор имеет монитор пульсаций - маленькую встроенную прозрачную пневматическую трубку, позволяющую оператору отслеживать характер пульсаций. Это обеспечивает визуальное определение нарушений в работе пульсатора: разгерметизацию вакуумных шлангов, нарушение целостности сосковой резиныи т.д.
7.4. Доильные установки
На фермах привязного содержания коров доят в стойлах переносными доильными аппаратами в доильные ведра доильными агрегатами типа ДАС-2Б или АД-100А и в молокопровод при доении доильными установками типа АДМ-8А. Унифицированными базовыми сборочными единицами доильных установок являются: доильные аппараты, молокоприемник, вакуумный насос, молочный насос, охладитель молока, фильтр молока, индивидуальный счетчик молока УЗМ-1А, а унифицированными системами - вакуумная и молочная система автоматической промывки, первичной обработки молока и кормораздачи.
На фермах с беспривязным содержанием рекомендуется применять автоматизированные установки типа «Тандем», «Елочка», «Параллель», «Карусель» с доением в доильном зале. Возможно использование этих установок также на
фермах и комплексах со сборно-стойловым оборудованием и с автоматической привязью.
Для пастбищного периода содержания коров рекомендуется использовать доильную установку типа УДС-ЗБ.
Доильные агрегаты с переносными ведрами. Доильный агрегат ДАС-2Б состоит из десяти доильных аппаратов типа АДУ-1, вакуум-насоса с электродвигателем, вакуумпровода с вакуум-баллоном, регулятора вакуума, двух вакуумметров и 55 вакуумных кранов, стенда для автоматической циркуляционной мойки и дезинфекции доильных аппаратов, четырех тележек для перевозки бидонов, комплекта запасных и сменных частей, комплекта инструментов и принадлежностей, шкафа для хранения запасных частей.
Доильный агрегат АД-100А унифицирован с ДАС-2Б, но укомплектован десятью (два запасных) трехтактными доильными аппаратами «Волга».
Доильные установки с молокопроводом. Доильная установка АДМ-8А-2 состоит молокопровода, выполненного из стекла или пищевой нержавеющей стали и оцинкованного стального вакуумпровода, установленных над стойлами в коровнике. Молокопроводы образуют два кольца, каждое из которых проложено над стойлами 100 коров и оборудовано 52 вакуум-молочными кранами. Над кормовыми проходами имеются 6 устройств подъема молокопровода и два разделителя ветвей молокопровода по 50 голов. Каждое устройство подъема опускает подъемный участок молокопровода во время доения и поднимает его после доения двумя мембранно-пружинными механизмами.
В помещении молочного блока смонтированы два вакуумных насоса УВУ60/45 или УВУ-60/45А с глушителями, вакуумным баллоном, вакуумным peryлятором и вакуумметром. Это оборудование размещают в отдельном изолированном помещении. В молочной монтируют систему первичной обработки молока и систему промывки. Система первичной обработки молока (рис. 7.14) включает два переключателя 18, четыре дозатора молока /6, предохранительную камеру 2, молокоприемник-воздухоразделитель 7, молочный насос НМУ-6 8, фильтр 9, охладитель молока 6.
«oe= li PeaГ. >
и} ihe eee ‘ ВР
Gd i Sree a НЕ.
г ay |} 7 |! |
ON бам
fiw a [=
—

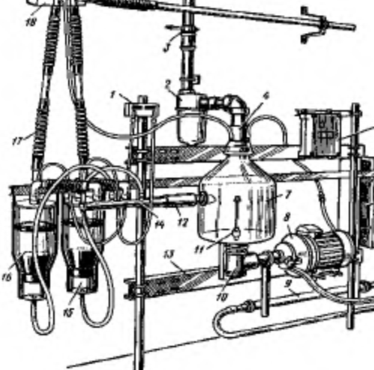

Рис. 7.14. Схема первичной обработки молока доильной установки АДМ - 8A: | - пульт счетного механизма дозатора (сумматор); 2 - предохранительная камера; 3 - вакуумный кран; 4 - крышка молокосборника; 5 — пульт управления молочным насосом; 6 - охладитель молока; 7 — молокосборник; 8 - молочный насос HMY-6; 9 - фильтр молока, 10 - датчик молока; 11 - поплавок датчика, 12 — молоковод; 13 - траверса рамы; 14 - коллектор молокосборника; 15 - мерная камера, 16 — дозатор; 17 - соединительные резиновые патрубки; 18 - переключатель молокопровода
Схема системы промывки представлена на рис. 7.15. Устройство промывки обеспечивает циркуляционную промывку доильных аппаратов и всех молокопроводящих частей доильной установки. Автомат промывки управляет промывкой и дезинфекцией доильной установки в соответствии с программами промывки.
8 9
РИ, s| <
вакуум и = $
из молокосборника и “ZF г = ВЫ a
|
1 ЕВ

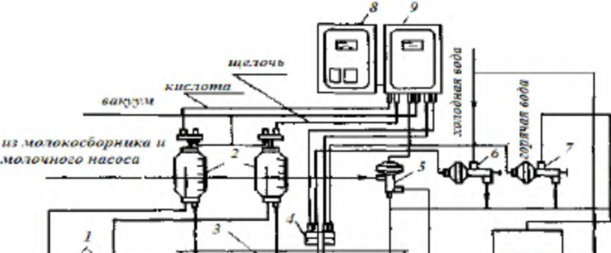

Рис. 7.15. Технологическая схема системы промывки доильного агрегата АДМ-8:
