типу глубинных насосов, предназначенных для подачи воды из буровых скважин диаметром 150...200 мм с динамическим уровнем воды 40...60 м.
Водоструйные установки предназначены для подачи воды из шахтных колодцев и буровых скважин. В состав установки входят питающий центробежный насос, водоструйный насос, система трубопроводов, электродвигатель привода и система автоматического управления работой установки. Вспомогательный водоструйный насос поднимает воду на высоту, с которой она уже засасывается центробежным насосом.
Эмульсионные водоподъемники или эрлифты обеспечивают подъем воды за счет подачи компрессором сжатого воздуха в зону ее забора или за счет создания в ней разряжения откачиванием воздуха вакуумным насосом.
Самыми простейшими, но и наименее производительными являются шну-
ровые и ленточные водоподъемники.
5.4. Напорно-регулирующее и водопроводное оборудование
Для обеспечения бесперебойной подачи воды, выравнивания режима работы насосных станций в линии водоснабжения животноводческой фермы ставят емкости, которые по своему назначению делятся на регулирующие, запасные и запасно-регулирующие, а по расположению - на безнапорные и напорные.
При водоснабжении животноводческих ферм наибольшее распространение получили металлические бесшатровые башни и водовоздушные котлы с насосным оборудованием и аппаратурой управления.
Водонапорные башни предназначены для создания напора в водонапорной сети, хранения запасов воды и регулирования работы водоподъемных установок при водоснабжении животноводческих ферм и других объектов (рис. 5.2).
Наиболее распространены сборно-блочные металлические башни типа БР. Металлический бак на башнях такого типа установлен на цилиндрическом стволе, который служит также для хранения запаса воды. Внутри и снаружи ствола и бака приварены металлические скобы, играющие роль лестницы.
Г]
=
=)
HesH
г]Н МАИ
H fe
|=
Chet | —— БЕ:
ap Se] ео
Lew} 4 ИА.
4
Ах4 Пм=
5 ¢ 02

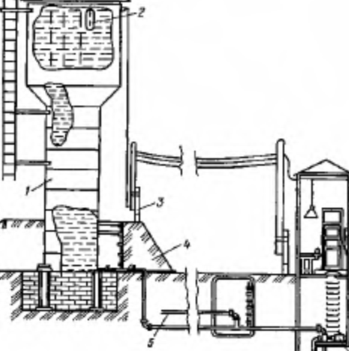

Рис. 5.2. Схема водонапорной башни Рожновского
Водонапорные башни БР комплектуют станциями автоматического управления типа ПЭТ и ШЭТ с беспоплавковыми электродными датчиками уровня. Датчик уровней воды предназначен для работы в вертикальном положении при температуре от 4 до 40°С. Расстояние между датчиками верхнего и нижнего уровней образует высоту регулирующего объема бака и принимается равным 500 мм. Промышленностью выпускаются бесшатровые водонапорные башни объемом 15, 25, 50 м? (ВБР-15, ВБР-25, ВБР-50) и более. Если в марке башни присутствует второе цифровое обозначение, то оно означает высоту ствола башни в метрах (например, ВБР-15-10).
Водоподъемные установки с гидроаккумулирующим баком типа ВУ (ВУ5-30A, BY-10-30A и др.) предназначены для автоматического водоснабжения животноводческих ферм из открытых и закрытых водоисточников, шахтных колодцев и скважин диаметром не менее 150 мм.
Каждая установка типа ВУ (рис. 5.3) состоит из всасывающей трубы 8, насосного агрегата 7, воздушно-водяного бака 4, трубопроводов 5, 9, предохранительных клапанов 3, 11, реле давления 2 и станции управления 7. Установки такого типа комплектуют вихревыми или погружными насосами.
a/
iz :
oe = |
7
д rampetumene”
Рис. 5.3. Схема безбашенной водокачки ВУ-5-30: 1 - реле включения электродвигателя; 2 - реле давления; 3 - жиклер;4 - воздушный клапан; 5 - струйный регулятор запаса воды; 6 - бак; 7 - вихревой насос
Воздушно-водяной бак, который служит напорно-регулирующей емкостью, конструктивно выполнен в виде стального цилиндра с эллиптическими днищами. Нижнее днище бака разъемное, а между верхним днищем и цилиндром установлена разделяющая диафрагма, препятствующая насыщению воды воздухом, вследствие чего поддерживается стабильная работа напорнорегулирующей системы.
Станция управления совместно с реле давления обеспечивает работу установки в автоматическом режиме, защиту от токов короткого замыкания и перегрузок. Реле давления отрегулировано на давление включения не менее 0,1 МПа и давление выключения не более 0,4 МПа, а предохранительный клапан - на давление срабатывания 0,45 МПа.
Установка работает следующим образом. После включения электродвигателя вода по напорному трубопроводу от насоса 7 поступает к потребителю, а ее избыток- в бак 4, заполненный воздухом. Вода сжимает воздух, и давление в баке повышается. Установленное в верхней части бака реле 2, когда достигается заданное давление, размыкает цепь питания катушки магнитного пускателя, и электродвигатель насоса отключается от сети. При неработающем насосе во-
