и мерную 7 камеры. При заполнении мерной камеры 7 поплавок 5 поднимается вместе с трубкой 3. Клапан б закрывает сливное отверстие в перегородке камер, а отверстие2 в трубке 3 выходит из внутренней полости устройства за пределы крышки в атмосферу.
fa) р? el бпоромитыые7 [авг
2 }
р (ее мерой AaMEps
ум И: НЕВЕ
> ore| пл ==)ps
4 theta
и } 8 |
Я № р ; й У”
| tae? ESS
у 9 oat ER Fo em
Or + i
@ 5

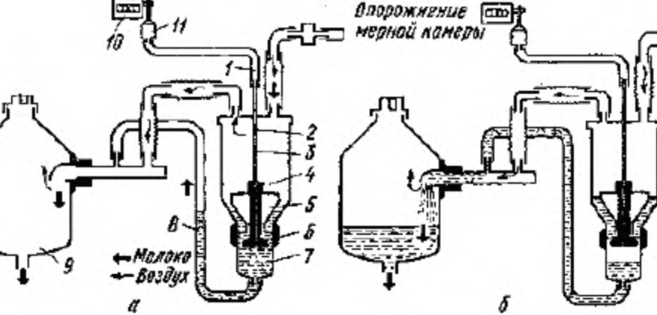

Рис. 7.16. Технологическая схема работы дозатора молока СМГ-1 (АДМ 52.000):
а - наполнение мерной камеры; б - опорожнение мерной камеры
1 - шланг соединения со счетчиком; 2 - калиброванное отверстие; 3 — трубка; 4 - приемная камера; 5 — поплавок; 6 — клапан; 7 - мерная камера; 8 - шланг соединения с коллектором молокосборника; 9 — молокосборник; 10 — сумматор; 11 — сильфон
Атмосферный воздух через отверстие 2 и трубку 3 поступает в мерную камеру 7, плотно прижимает клапан 6 к отверстию в перегородке камер и вытесняет через шланг 8 порцию молока в коллектор молокоприемникавоздухоразделителя 9. Одновременно через шланг / атмосферное давление поступает в сильфон сумматора /0. Сильфон приводит в действие счетный механизм, и на указателе появляется следующая цифра, соответствующая прибавке к предыдущей - | кг молока.
После полного вытеснения молока из мерной камеры 7 в ней по шлангу 8 устанавливается разряжение, такое же, как и в молокоприемной камере 4. Поплавковое устройство (трубка с поплавком 5 и клапаном 6) перемещается вниз, отводя отверстие 2 трубки 3 из атмосферыв зону разряжения внутри камеры 4.
При этом, открывается сливное отверстие, по которому молоко из камеры 4 заполняет камеру 7, и процесс повторяется.
При помощи шланга & регулируется точность отмериваемых доз: при опускании его дозы увеличиваются, при подъеме - уменьшаются.
Во время циркуляционной промывки, при интенсивном поступлении моющего дезинфицирующего или ополаскивающего растворов, молокоприемная камера 4 может переполняться и часть их отсасываться через вакуумный патрубок, сообщающийся гофрированным шлангом с коллектором молокоприемника-воздухоразделителя 9, тем самым промывая их.
Мензурочные счетчики пропорционального отбора Y3M-1A применяют для измерения количества молока при зоотехническом контроле удоя от каждой коровы и для отбора молока при проверке его качества. При номинальном вакууме и подаче молока от 0,2 до 5 кг/мин допустимая относительная погрешность счетчика не должна превышать 3 %. Счетчик УЗМ-1А подсоединяют последовательно между коллектором и молокопроводом или ведром доильного аппарата.
Работает счетчик следующим образом (рис. 7.17). Молоко из коллектора через патрубок 2 поступает в приемную камеру / и затем в мерную камеру И. Сюда же в камеру П через отверстие 5 поступает небольшое количество воздуха, который отсасывается через трубку 4. По мере заполнения камеры ИП молоком поплавок 6 поднимается вверх и закрывает отверстия трубки 4 и 17. В этом случае воздух из камеры // отсасываться не будет. Тогда в камере повышается давление, и молоко поднимается вверх по трубке 12, верхняя часть которой сужена и имеет отверстие /3 калиброванного сечения. Это приводит к тому, что в верхней части трубки давление молока возрастает, и поток молока раздваивается: часть молока (2 %) идет через калиброванный жиклер и направляется в мензуру 9, вторая часть (98 %) через патрубок /6 поступает либо в молокопровод, либо в ведро доильного аппарата.
По мере отсасывания молока из камеры ИП она заполняется воздухом. После того как молоко из камеры ПИ будет отведено, отсюда через трубку 12 будет
откачен и воздух. Давление в камерах Ги // уравновесится, поплавок упадет
вниз и весь процесс повторится.
a 5 ыы
22 4 4 yee Nie OO}
м | = „И я
рi |О 12. т( ipih
1 4 me р
Hollis,’ “ЕЩЕ”
НУ | ALN
= Е
H] = Мелокв й
[| =— Bosdyx Е

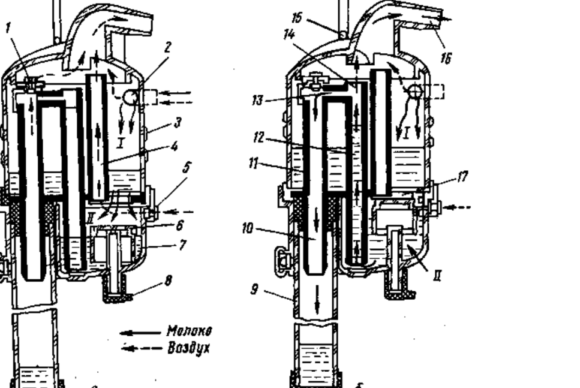

Рис. 7.17. Схема счетчика УЗМ-1А:
а - при заполнении камеры Г; 6 - при опорожнении камеры ИП
I - приемная камера; JJ - мерная камера; |, 8 - клапаны; 2 - патрубок входа молока; 3 - колпак; 4 - трубка отсоса воздуха; 5 - отверстие впуска воздуха; 6 - поплавок; 7 - камера; 9 - мензура; 10 - трубка ввода молока в мензуру; 11 - разделитель; 12 - трубка отвода молока; 13 - боковое калиброванное отверстие; 14 - наконечник; 15 - скоба; 16 - патрубок выхода молока; 17 - отверстие
В конце доения, когда камера / будет заполнена частично, для измерения этой неполной порции молока и его удаления из камеры отжимают вниз клапан 8 и поплавок под действием атмосферного воздуха поднимается и прижимается к седлу отверстия 17.
После заключительного опорожнения мерной камеры И снимают мензуру 9. Атмосферный воздух через трубку 10 поднимает вверх клапан / и, направляясь через калибровочное отверстие /3, очищает его от остатков молока и жира.
Величину надоев определяют по рискам шкалы мензуры, против которых находится уровень молока (без учета пены). Одно деление шкалы мензуры соответствует 0,1 кг молока, прошедшего через устройство.
