и химическим воздействиям (агрессивной среде). На молочных комплексах в основном применяют сборные решетки, составленные из отдельных планок трапецеидального сечения, выполненных из металла или железобетона. Более надежны и долговечны литые чугунные решетки, срок их службы достигает 20 лет, они не коррозируюти не забиваются навозом. Выпускаются также решетки из полимерных материалов. Планки и щели решеток во избежание травмирования конечностей животных располагают параллельно кормушкам.
Поперечные каналы могут быть выполненыв виде каскадов, перепад между которыми составляет около 0,3 м, а длина - не менее 15 м для верхнего и 10...12 м для всех последующих. Длина каналов может достигать 30 м и более, глубина зависит от длины, уклона дна, а также от реологических свойств экскрементов. Дно делают либо горизонтальным, либо с уклоном 0,01...0,02 к навозоприемнику. Каждый каскад должен заканчиваться порожком.
В последнее время вследствие низкой стоимости исполнения, простоты и высокой надежности получила распространение гидравлическая система «Флеш-Флюм». Система включает в себя напорный и самотечный трубопроводы большого диаметра, резервуар насосной станции, рассчитанный не менее чем на двухсуточный объем накопления стоков, смывной насос. Трубопроводы прокладываются под полом галереи продольно через все здания. Уклон самотечного (диаметр 500...800 мм) и напорного (диаметр 200...350 мм) трубопроводов должен строго составлять 0,002...0,005 для обеспечения не заиливающей скорости потока не менее 1 м/с.
В навозных проходах выполняются специальные проемы для сбрасывания навоза в самотечную трубу скрепером или трактором. В резервуаре насосной станции устанавливается смывной насос с режущим механизмом и мешалка для исключения заиливания резервуара.
Система работает следующим образом. За 10 минут до начала чистки помещения включается смывной насос, который по напорному трубопроводу подает частично разделенный или разбавленный навоз (с концентрацией до 6...8 %) в начало самотечной трубы, после чего навоз стекает по самотечному трубопрово-
ду, заполняя его не менее чем на 20...30 %, обратно в резервуар. Во время чистки навоз сбрасывается в самотечную трубу и смывается этим потоком.
Система «Флеш-Флюм» универсальна и может применяться как на крупных (5000 голов дойного стада) так и на небольших фермах с поголовьем до 200 голов.
Насосные станции в схемах гидравлического удаления навоза на крупных комплексах представляют собой систему насосов и навозопроводов с арматурой (рис. 8.8). Жидкий бесподстилочный навоз влажностью от 88 % и выше забирают из навозоприемников и подают в хранилище или в транспортное средство насосами специального назначения, снабженными измельчающим устройством, шнеково-центробежными насосами типа НЖН-200 стационарными или навешиваемыми на трактор и фекальными насосами. Подстилочный навоз, сбрасываемый скребковыми транспортерами в навозоприемники, выгружают ковшовыми погрузчиками.
Fy} DV,
oy $
“Пр =>
Pm TT TL ЕЕ Ее
|e ВН ГА Е
pote | БЕ Po Е.
SFO ..— рак I Se 2== ЕН
SE eee nr Pauanui:

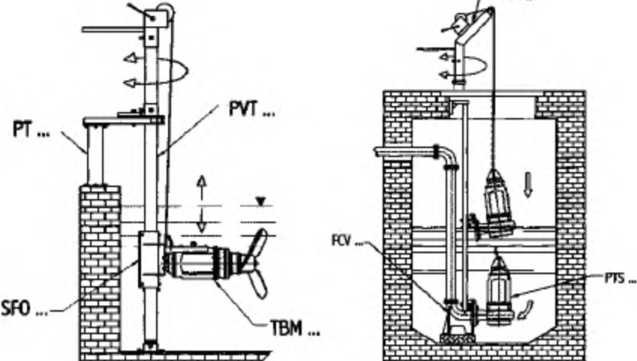

Рис. 8.8. Схема насосной станции с погружными насосами и мешалкой
Новым решением в удалении навоза является применение вакуумных свиперов. Это прицепные агрегаты, выполняющие одновременно функции сбора, транспортировки и распределения навоза. Свипер, перемещаемый трактором со скоростью 6...7 км/ч по навозному проходу шириной 240...460 см, собирает навоз с помощью скреперов с вакуумной насадкой. Для всасывания навоза не требуется остановка. Наличие встроенной щетки в скрепере и мощного вакуума
позволяет всасывать навоз различной консистенции и возможно вместе с примесями подстилки и песка. Машину можно использовать и для транспортировки навоза до навозохранилища, а также, используя насадку-дефлектор, для разбрызгивания навоза по поверхности поля. Свиперы с объемом цистерны от 9,5 до 19 м’ выпускает и поставляет, например, американско-канадская компания «ТерборгАгро».
Роботы для удаления навоза являются альтернативой традиционным механическим средствам уборки навоза. Самодвижущийся робот для удаления навоза может использоваться для различных по ширине навозных проходов (рис. 8.9). Благодаря низкой высоте устройства робота и малой скорости, животные быстро привыкаюти легко его перешагивают. При этом отпадает необходимость в выполнении работ по углублению пола для навозных каналов, установке приводных устройств и др.
=. и \%
Рис. 8.9. Робот для уборки навоза в проходах
Основу робота составляет скрепер с регулируемой шириной захвата от 0,7 до 1,9 м, установленный на ходовые колеса и имеющий независимый привод. В центральной части скрепера установлено приводное устройство и система автоматического управления. Приводное устройство робота состоит из электродвигателя, редуктора и шасси с приводными колесами. Питается электродвигатель от аккумулятора.
Автоматизированная система управления позволяет индивидуально программировать время очистки, расстояние и скорость движения, маневрирова-
