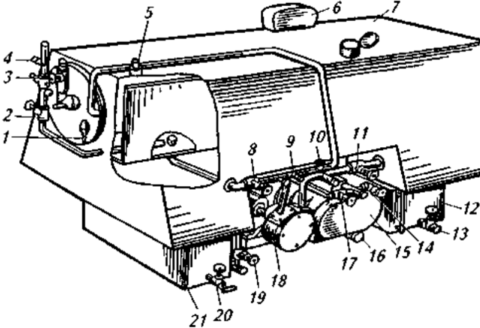

Рис. 9.1. Схема дезинфекционной установки ВДМ-2: 1 - запальная свеча; 2, 8, 11, 13, 14,17, 19, 20 - вентили; 3 - форсунка топки; 4, 9 - штуцера; 5 - датчик поплавковый; 6 - щиток контрольно-измерительных приборов; 7 - основная емкость; 10 - штуцер заливной; 12 - бак концентрированных дезинфекционных средств; 15 - нагнетатель воздушный; 16 - всасывающий штуцер воздушного нагнетателя; 18 - насос вихревой; 21 - бак топливный
На основной емкости установлены щиток б контрольно-измерительных приборов с датчиком уровня 5, топка с запальной свечой 1 и топливной форсункой 3. Для подачи топлива и растворов имеются штуцера 4, 9, 10, 16, вентили 2, 8, 11, 13, 14, 17, 19, 20. Насос и воздухонагнетатель приводятся от вала отбора мощности автомобиля. Холодный и горячий растворы готовят в основной емкости. Для этого в нее из бака дезинфекционного раствора под давлением воздуха, накачиваемого воздухонагнетателем, подают концентрированный раствор, который затем разбавляют водой, заливаемой через заливную горловину. Для нагрева раствора в топку подается распыленное дизельное топливо, которое зажигается запальной свечой или факелом.
Для получения аэрозолей концентрированный дезинфекционный раствор из бака под давлением подается в специальную форсунку, где перемешивается с воздухом и распыливается. Регулировочным вентилем на форсунке обеспечиваются необходимая дисперсность и факел распыла.
Для опрыскивания животных разборные распылительные штанги монтируют в виде перевернутой буквы «П». Распылители, установленные на штангах, обеспечивают качественное опрыскивание животных, проходящих через зону распыливания жидкости. Эти штанги используются и для обработки территории фермы. С помощью воздушного нагнетателя, рукавов со щетками и пылесборником осуществляется обеспыливание животных.
Дезинфекционная установка Комарова ДУК-1 используется в составе ветеринарно-санитарных отрядов при проведении работ в карантинных зонах. Она смонтирована на шасси автомобиля ГАЗ-33-07 и состоит из цистерны для рабочего раствора вместимостью 1020 л, котла для нагрева раствора, четырех баков для концентрированных дезрастворов и топливного бака, компрессорной установки, ящиков для принадлежностей и рукавов. В комплект установки входят емкость для химикатов, приспособления для обработки местности и вертикальных объектов, два раздаточных рукава длиной 20 и 10 м, заборный рукав длиной 8 м, брандспойты со сменными распылителями и душевой насадкой, контрольно-измерительные приборы: манометр, мановакуумметр, термометр.
Цистерна имеет герметически закрываемую горловину, предохранительный клапан пружинного типа, герметически закрываемый люк для заливки воды, раздаточный патрубок и водомерные смотровые стекла, а также несколько вентилей для управления работой трубопроводов.
Подготовленная к работе дезинфекционная установка может выполнять следующие операции: нагрев воды, приготовление холодных или горячих растворов заданной концентрации, опрыскивание объектов холодными или горячими растворами, обработку животных, побелку помещений растворами извести или мела. Производительность дезинфекционной установки при обработке холоднымии горячими растворами составляет 2,5 тыс. м’ поверхности в смену.
Дезинфекционная установка ДУК-2 на базе ЗИЛ-5301 «Бычок» аналогична по принципу действия установке ДУК-1, но имеет цистерну емкостью 2000 л.
Ветеринарно-санитарные машины для комплексов. Специализированные крупные промышленные животноводческие комплексы имеют узкие про-
езды и проходы, из-за чего в них нельзя использовать дезинфекционные средства, смонтированные на автомобилях и других транспортных средствах. В основном на комплексах используются дезинфекционная передвижная установка УДП-М, дезинфекционная самоходная установка УДС-2, машины для очистки и дезинфекции ОМ-22614 и ОМ-22613, растворный блок РБ, блок дезинфекционного оборудования БДОи др.
Дезинфекционная передвижная установка УДП-М выполняет работы по гидроочистке, дезинфекции и дезинсекции производственных помещений и животных. Гидроочистка осуществляется под давлением жидкости до 2 МПа, а дезинфекция и дезинсекция - растворами распыливаемых химических препаратов. Установка УДП-М смонтирована на трехколесной ручной тележке, в передней части которой установлен насос УН-41000 с приводом от электродвигателя мощностью 4 кВт, в средней части - емкость Ha 220 л, а в задней - две полиэтиленовые тарированные канистры для дезинфекционных растворов.
В комплект установки, кроме того, входят два напорных рукава длиной по 40 м каждый, два универсальных и два крановых распылителя, а также электрокабель длиной 40 м со штепсельным разъемом. Рабочий процесс установки включает в себя приготовление раствора, гидроочистку и дезинфекцию (рис. 9.2).
72 С: 9.10. Jd
eran By i
вЫ
OX os} id
3 2!

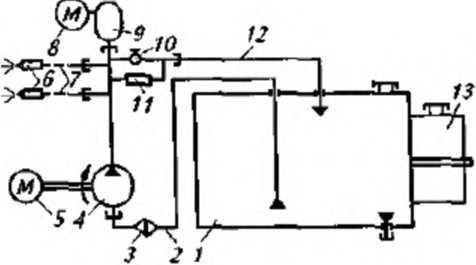

Рис. 9.2. Технологическая схема дезинфекционной установки УДП-М: 1 - емкость; 2 - заборный рукав; 3 - фильтр; 4 - трехпоршневой насос УН41100; 5 - электродвигатель; 6 - распылители; 7 - напорные рукава; 8 - манометр; 9 - воздушный колпак; 10 - запорный вентиль; 11 - предохранительноперепускной клапан; 12 - сливной трубопровод; 13 - канистры для концентрированного дезинфекционного раствора
