Принципиальной электрической схемой дробилки предусмотрено три режима работы: наладочный, ручной и автоматический. Рабочий процесс может быть организован по трем схемам настройки при измельчении: сыпучих зерновых кормов; кукурузных початков и грубых кормов (сено, солома); сочных кормов (трава, силос, корнеплоды). Зерно, подлежащие измельчению, подается из бурта загрузочным шнеком 1 (рис. 3.1, а) в зерновой бункер 2. Уровень зерна в бункере контролируется двумя магнитоуправляемыми датчиками 3. Из бункера через щель, образованную заслонкой 15 и наклонной нижней стенкой, зерно проходит через магнитный сепаратор 4, очищается от случайно попавших металлических предметов и попадает в дробильную камеру 11, где измельчается молотковым ротором 10. Измельченный продукт через сменное решето [2 попадает на горизонтальный шнек дробилки 8, а затем выгрузным шнеком 9 подается в приемные средства. Часть воздушного потока, образованного ротором, поступает в камеру пылеотделителя 13, откуда избыток воздуха сбрасывается через фильтровальный рукав 14. Оставшийся воздух вместе с пылевидными зерновыми фракциями возвращается по каналу в дробильную камеру.
При измельчении грубых кормов (сена, соломы на сечку) масса транспортером или вручную подается в приемный лоток /6 питателя (рис. 3.1, 6), откуда подвижным коническим шнеком /7 направляется в дробильную камеру 17. Под действием молотков ротора /0, сменного решета /2 и дек 7 материал измельчается и удаляется из зарешетного пространства шнеком дробилки 8, затем выгрузным шнеком 9 выгружается в приемные средства.
При измельчении сочных кормов снимается решето 12. Измельченный
продукт удаляется из дробильной камеры в приемные средства непосредственно через горловину 2/1 и дефлектор 20 (рис. 3.1, в).
Производительность дробилки за час чистой работы при измельчении зерна составляет 3,5, сена или соломы — 0,6 т/ч; масса дробилки — 1280 кг; установленная мощность — 33,7 кВт.
3.3.2. Вальцовые плющилки
В молочном скотоводстве вальцовые плющилки используются, в основном, для плющения влажного фуражного зерна при его химическом консервировании. Для обеспечения нормальной работы плющилки зерно должно убираться в фазах молочно-восковой и восковой спелости. Вальцовые плющилки имеют гладкие вальцы одинаковых диаметров, вращающиеся с одинаковой окружной скоростью в зазор между которыми подается зерно. Минимальный диаметр вальцов зерноплющилок равен 150...200 мм.
После прохода через вальцы зерно обрабатывается посредством форсунок консервантами на основе различных кислот (муравьиной, пропионовой и др.), а затем закладывается на хранение либо в траншеи, либо в герметичные полимерные мешки или рукава. При закладке зерна в траншеи его трамбуют и сверху дополнительно укладывают гнет — плиты, блоки и т.п., из расчета 200 кг/м”.
При закладке плющеного зерна в полиэтиленовые рукава расход консервантов в 2 раза ниже и составляет 2 л/т. Диаметр рукавов составляет от 1,6 до 2 м.
Более эффективны рифленые вальцы, обеспечивающие повышение производительности до 3 раз, снижение энергоемкости до 4 кВт-ч/т и металлоемкостив 1,3...2 раза. Наибольшее распространение получили плющилки финского производства Murska. Они могут быть как передвижными с приводом от BOM трактора, так и стационарными с приводом от электродвигателя. Эти плющилки могут
обрабатывать и сухое зерно. Их конструкция предусматривает бесступенчатое регулирование вальцов для плавного изменения зазора между ними.
У плющилки «Murska-350 5» при диаметре вальцов 300 мм, длине вальцов 350 мм максимальная производительность составляет 5 т/ч, потребляемая мощность от 15 до 30 кВт. Аналогичную по устройству финской плющилку ПЗ10 выпускает «Лужская сельхозтехника» Ленинградской области.
3.3.3. Измельчители грубых кормов
Стационарные измельчители грубых кормов в настоящее время в технологических линиях практически не используются из-за отказа многих хозяйств от технологии применения типовых стационарных кормоцехов для крупного рогатого скота.

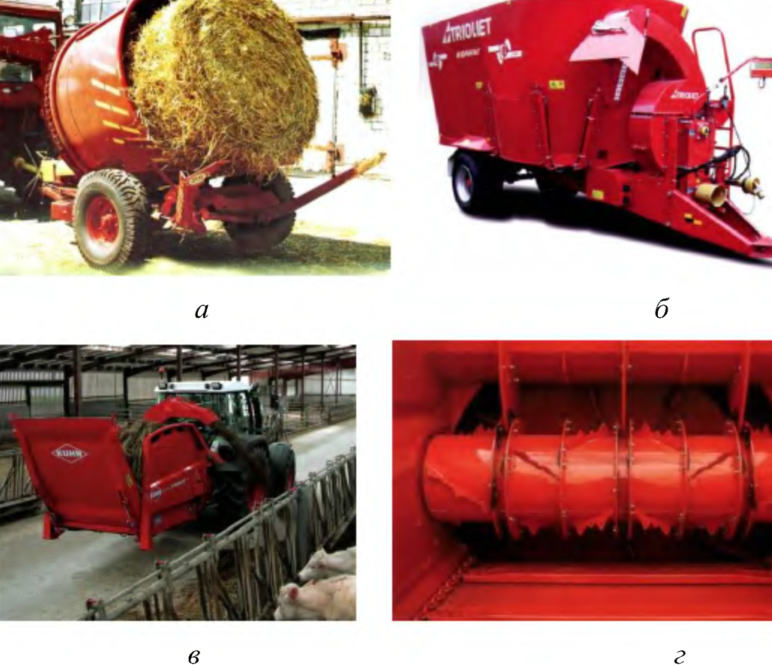

Для измельчения грубых кормов, раздаваемых животным отдельно от других кормов, или измельчения соломы для внесения в стойла в качестве подстилки используются в основном прицепные измельчители-выдуватели.
