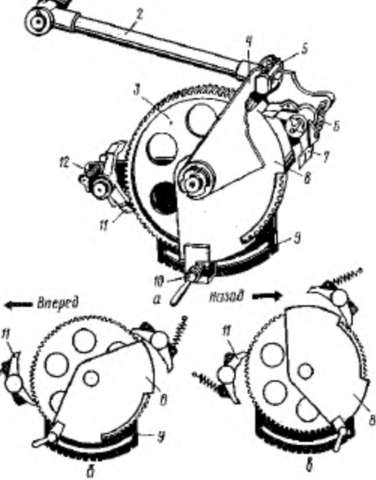

Рис. 4.4. Устройство механизма (a) привода подающего транспортера кормораздатчика КТУ-10А при движении вперед (6) и. назад (в):
1 - кривошип- 2, 12 - шатун; 3 - зубчатое колесо; 4 - щека; 5 - палец; 6 — пружины собачек; 7, 11 - собачки привода; 8 - кожух; 9 - устройство для фиксирования кожуха; 10 - фиксатор
Храповое колесо, жестко насажено на промежуточном валу поворачивает его на такой же угол, а, следовательно, на такой же угол поворачивается и ведущий вал продольного транспортера. Изменяя угол поворота ведущего вала продольного транспортера, регулируют скорость его движения.
Скорость движения продольного транспортера зависит от числа зубьев храпового колеса 3, числа зубьев захватываемых собачкой 7, при одном движении шатуна 2. Количество зубьев, захватываемых собачкой, а, следовательно, и скорость транспортеров регулируются перекрытием зубьев колеса защитным кожухом 8, который закрепляется в заданном положении при помощи фиксатора 10 на секторе 9. Направление движения подающего транспортера изменяют при использовании кормораздатчика в качестве прицепа и выгрузке кормов через откидной задний борт кузова. В этом случае переставляют собачку так, как показано на рис. 4.5, в.
Технологический процесс. При раздаче кормов на две стороны дополни-
тельный наклонный транспортер демонтируют, снимают заслонку левого окна поперечного транспортера. Устанавливают норму выдачи корма согласно рациону. Когда агрегат поравняется с кормушками, включают BOM трактора. При этом продольный транспортер подает корм к битерам, которые разрыхляют его и направляют на поперечный транспортер. Поперечный транспортер подает корм в кормушки.
При раздаче корма на одну сторону переставляют цепь привода левого полотна поперечного транспортера. Раздавать корм в высокие кормушки с использованием дополнительного наклонного транспортера можно только на правую сторону. В этом случае два полотна поперечного транспортера заменяют одним и переставляют соответственно цепь его привода.
Чтобы предотвратить поломки телескопического соединения карданного вала, необходимо на поворотах выключать ВОМ, т.к. карданный вал может работать при угле поворота не более 15°. При больших углах поворота агрегата карданный вал нужно установить в транспортное положение. При подаче кормораздатчика назад необходимо блокировать передние колеса. Модификация КТУ-10А - кормораздатчик ПКТУ-10А имеет в передней части бункер для концентрированных кормов, выгружаемых непосредственно на поперечный транспортер.
Грузоподъемность кормораздатчика КТУ-10А составляет 3,5 т, производительность на раздаче кормосмеси с объемной массой 300 кг/м? — до 80 т/ч, масса кормораздатчика - 2250 кг.
Аналогичную конструкцию и принцип работы имеют кормораздатчики СРК-10 (Республика Беларусь) (рис. 4.5).
СРК-10 -
47 <
*, :
-
“len
Ш
- J
Рис. 4.5. Мобильный кормораздатчик СРК 10 (Беларусь)
Контрольные вопросы и задания
-
Назовите основные зоотехнические требования, предъявляемые к кормораздающим устройствам.
-
Опишите принцип работы стационарного кормораздатчика внутри кор-
мушек.
-
Опишите принцип работы стационарного кормораздатчика над кормушками.
-
Как работает кормовой вагон?
-
Какие стационарные кормораздатчики для раздачи кормов на фермах крупного рогатого скота вы знаете?
-
Как регулируется норма выдачи корма в кормораздатчике KTY-10A?
Глава 5. Машины и оборудование для водоснабжения и поения животных
5.1. Схемы водоснабжения
Хорошо организованное поение может способствовать повышению удоев у коров на 25...30 %. С повышением удоев потребность в воде увеличивается, поэтому животные должны иметь постоянный доступ к воде. Корова с удоем 12 JI выпивает в сутки 35...40 л воды.
Большое значение имеет температура воды. При поении холодной водой, особенно в зимний период, часть энергии корма расходуется не на образование продукции, а на нагревание самой питьевой воды до температуры тела животного. Это снижает эффективность использования кормов.
Возможные схемы водоснабжения представлены на рис. 5.1. Для забора воды из открытого источника сооружают приемный береговой колодец J (рис. 5.1, а), в который вода поступает по трубе самотеком. Из колодца вода центробежным или вихревым насосом насосной станции 2 подается по напорному участку водопроводной сети в водонапорную башню 3, из которой по магистральному водопроводу самотеком поступает к потребителям 5.
