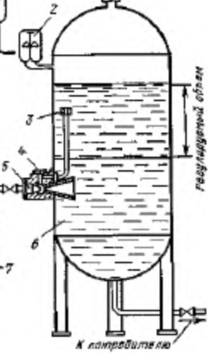

Рис. 5.3. Схема безбашенной водокачки ВУ-5-30: 1 - реле включения электродвигателя; 2 - реле давления; 3 - жиклер;4 - воздушный клапан; 5 - струйный регулятор запаса воды; 6 - бак; 7 - вихревой насос
Воздушно-водяной бак, который служит напорно-регулирующей емкостью, конструктивно выполнен в виде стального цилиндра с эллиптическими днищами. Нижнее днище бака разъемное, а между верхним днищем и цилиндром установлена разделяющая диафрагма, препятствующая насыщению воды воздухом, вследствие чего поддерживается стабильная работа напорнорегулирующей системы.
Станция управления совместно с реле давления обеспечивает работу установки в автоматическом режиме, защиту от токов короткого замыкания и перегрузок. Реле давления отрегулировано на давление включения не менее 0,1 МПа и давление выключения не более 0,4 МПа, а предохранительный клапан - на давление срабатывания 0,45 МПа.
Установка работает следующим образом. После включения электродвигателя вода по напорному трубопроводу от насоса 7 поступает к потребителю, а ее избыток- в бак 4, заполненный воздухом. Вода сжимает воздух, и давление в баке повышается. Установленное в верхней части бака реле 2, когда достигается заданное давление, размыкает цепь питания катушки магнитного пускателя, и электродвигатель насоса отключается от сети. При неработающем насосе во-
да подается под давлением сжатого в баке воздуха. Когда давление в баке уменьшится до нижнего предела, контакты реле замыкаются, к катушке магнитного пускателя поступает питание и электродвигатель включается. Вода вновь начинает подаваться к потребителюи в бак. Установка BY-5-30A обеспечивает подачу 5 м* воды в час при создаваемом напоре 30 м.
Водопроводная арматура системы водоснабжения делится на регулировочную, предохранительную и водоразборную. К регулировочной арматуре относятся задвижки и водоразборные краны, предназначенные для полного или частичного перекрытия трубопровода, а также обратные и приемные клапаны, предотвращшающие движение воды в обратном направлении. Предохранительные клапаны защищают водопроводную сеть от повышенного внутреннего давления. Вантузы служат для автоматического удаления воздуха из наивысшей точки водопровода. Водоразборные краны делятся на вентильные и пробочные. Пробочные краны обеспечивают быстрый водоразбор. Их применяют в водопроводных сетях невысокого давления.
5.5. Автоматические поилки и водораздатчики
Автоматические поилки (автопоилки) бывают индивидуальными и групповыми, клапанными и бесклапанными, с электроподогревом и без электроподогрева, стационарными и передвижными.
Индивидуальные поилки применяют в основном на молочных фермах и комплексах с привязным содержанием животных, групповые - при беспривязной системе содержания скота, в летних лагерях и на пастбищах. В зимнее время года на открытых площадках для поения животных применяют поилкис подогревом воды, подключенные к водопроводной сети.
Индивидуальные автопоилки также подключают к внутренней водопроводной сети коровника. Разводка водопроводной сети может быть как верхней, так и нижней и проходит вдоль кормушек. От нее отходят трубы-стояки, которые заканчиваются автопоилками из расчета одна поилка на две коровы. Если
на ферме водопровода нет, поилки подключают к емкостям, в которые вода доставляется специальными водораздатчиками.
На пастбищах и в летних лагерях, не имеющих водоисточников, для поения животных используют привозную воду и передвижные поилки.
67
$43 NN Sy &
ух а б
у
74
Пу. 2
per,
a i % Pace
A
# “Ree, =n 2 TF :
тер в г

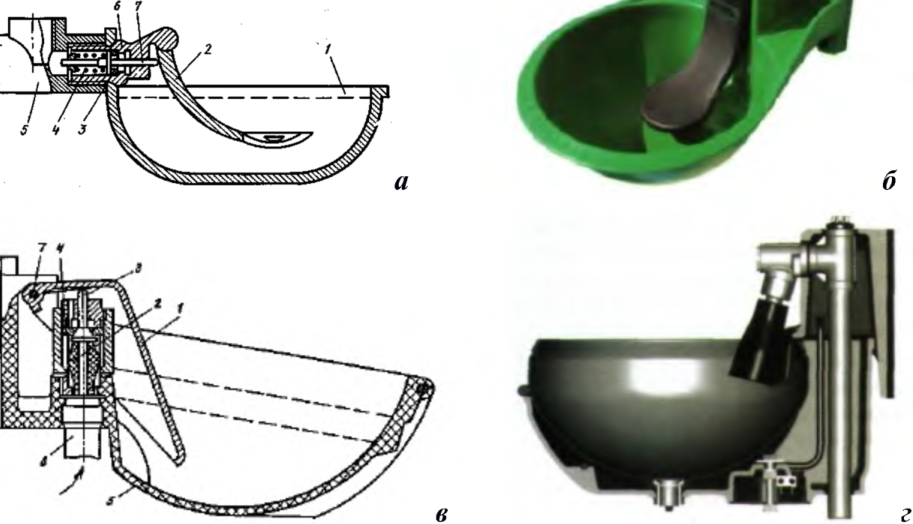

Рис. 5.4. Автопоилки чашечные: а — ПА-1; 6 — пластиковая Forstal; в - АП - 1; г - поилка фирмы «La Buvette» с отверстием для слива из поильной чаши
а: 1- чаша; 2 - педаль; 3 - резиновая прокладка; 4 - пружина; 5 - корпус; 6 - корпус клапана; 7 - клапан.
в: | - педаль; 2 - амортизатор; 3 - клапан; 4 - седло клапана; 5 - поильная чаша; 6 - стояк; 7 — шарнир
Автопоилка ПА-ТА (рис. 5.4, а) предназначена для поения двух голов крупного рогатого скота в коровнике привязного содержания. Конструкция поилки позволяет присоединять ее к водопроводу с трубным вертикальным CTOAком как при верхнем, так и при нижнем разводе воды. Стык между трубой и седлом поилки уплотняют резиновой прокладкой.
Автопоилка представляет собой чугунную поильную чащу с запорным
