ильных чаш 4, соединенных трубопроводом 7 с баком Г. Уравнительный бак | с клапаном 2 и поплавком 3 установлен на опорах. В его дно вварены штуцеры. Заданный уровень воды поддерживается поплавково-клапанным механизмом, конструкция которого позволяет осуществлять регулировку поплавка относительно коромысла. Наличие одного бака с одним поплавково-клапанным механизмом повышает надежность системы и снижает трудоемкость обслуживания.
Принцип работы системы следующий. Вода из уравнительного бака J по трубопроводу 7 поступает в поильные чаши 4 через питающие трубки 6, верхний уровень которых находится на определенной высоте над дном поилки. Над питающими трубками 6 установлены металлические стаканы 5. При заполнении поилок водой пространство под стаканами остается заполненным воздухом.
Эта воздушная подушка предотвращает обратное поступление воды и частиц корма в питающие трубки. Равновесное положение воды в системе после заполнения определяется равенством гидростатического давления воды в баке абсолютному давлению воздуха под стаканом поилки.
В некоторых хозяйствах используют упрощенную конструкцию поильных чащ — без стаканов и с питающими трубками, верхний обрез которых вварен в дно поильной чаши. Такая конструкция приводит к постепенному засорению питающих трубок частицами корма и нарушению работоспособности системы.
Практика показала, что число автопоилок, подключенных к одному уравнительному баку, не должно превышать 35 при длине водопроводной трубы 50 м. К одному баку можно подключить две трубы по 50 м.
Недостатком этой системы является опасность замерзания воды в трубах при холодном способе содержания животных. Этот недостаток может быть устранен устройством циркуляционной системы питания поильных чаш. При этом уравнительный бак соединен с поилками по кольцевой схеме, все поилки размещены на одной высоте и имеют приток и отток воды. Подаваемая насосом вода постоянно циркулирует по системе и поэтому не замерзает.
Недостатком такой схемы поения является опасность переноса загрязнений из одной поилки в другую.
При беспривязном содержании животных в облегченных фермах и холодных условиях содержания применяют автоматические или групповые автопоилки с обогревом воды и без обогрева. Постоянство температуры воды благоприятно для пищеварения животных.
а 6
Se “oy on ; wort
rat #
7 5
в г

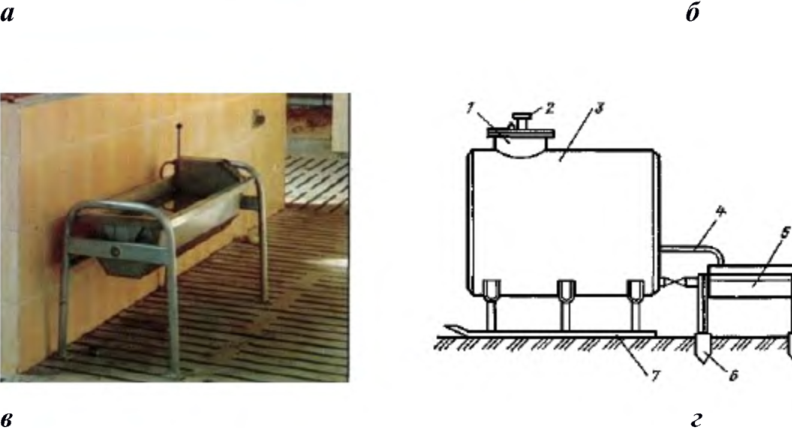

Рис. 5.6. Групповые поилки:
а - настенная Biglac 55M; 6 - изотермическая мячиковая Thermolac 75GV; в - опрокидывающаяся; г — АГК-12 для поения на пастбищах: | - горловина; 2 - крышка; 3 - цистерна; 4 - вакуумная трубка; 5 - корыто; 6 - костыль; 7 - салазки
Групповые поилки (рис. 5.6, а, 6) изготовлены из высококачественного полиэтилена, обеспечивают одновременное поение двух животных. Благодаря клапанам низкого давления, каждый из которых пропускает до 18 л/мин, поилки рассчитаны на поение 30...40 животных. Поилки могут быть снабжены нагревательными элементами для подогрева воды. Для работы в зимних условиях предназначена морозоустойчивая мячиковая поилка (рис 5.6, 6). Поилка легко открывается и моется, благодаря большой пробке для слива. Поилка обслуживает до 40 животных. Для поения на пастбищах предназначена групповая
поилка АГК-12 (рис. 5.6, г). Уровень воды в поильных корытах поддерживается за счет вакуумной трубки 4. Обязательным условием работоспособности системы является герметичность цистерны.
Поилки с подогревом используют для открытых холодных помещений. При применении открытых корытообразных опрокидывающихся поилок (рис. 5.6, в) из нержавеющей стали при беспривязном содержании скота для их защиты от замерзания устанавливают нагревательные ТЭНы под дном поилки с дополнительной защитой стояка подвода воды термошнуром, либо поилки уже имеют встроенный ТЭН. ТЭНы и термошнуры подключаются к понижающим трансформаторам 230/24 В.
Некоторые поилки оснащены системой защиты от замерзания по способу «проточная вода». В этом случае сторож-терморегулятор системы автоматически открывает при низких температурах проточный вентиль, находящийся под ним. Вода вытекает через вентиль в поилку, предотвращающая ее замерзание. Для доставки воды и поения животных на пастбищах и открытых площадках при температуре окружающего воздуха выше 0 °С применяют автоводовозы ABB-3,6A, а также прицепные водораздатчики ВУ-ЗА, агрегатируемые с трактором.
Водораздатчик ВУ-ЗА состоит из ходовой части на пневматическом ходу, цистерны, насоса с приводом, напорно-всасывающего рукава.
Рамой служит цистерна, имеющая опорную балку, приваренную к нижней ее части. На балке предусмотрены специальные площадки для крепления подшипниковых опор ходовой части и дышла водораздатчика.
Внутри цистерны предусмотрено два обода для крепления гасителей в виде листа металла с отверстиями. Гасители предотвращают динамические перегрузки на днища цистерны при резком торможении.
В верхней части цистерны предусмотрена горловина с крышкой для технического обслуживания. В нижней передней части имеется короб с патрубком для крепления сливного и напорного вентилей, в который вмонтированы штуцер для крепления водомерной трубки и сливной патрубок. На боковой поверх-
