Механизация доения коров

При завершении позиционирования последовательно надеваются на отдельные четверти вымени доильные стаканы и начинается процесс обмыва сосков в стаканах струями воды. Использованная вода вместе с первыми струйками молока отводится в специальный бак. Через 8… 10 с после этого начинается процесс доения. Количественные показатели и электропроводность контролируются по каждой четверти вымени.

После надевания доильных стаканов рука робота возвращается в исходное положение и может использоваться в других боксах. Под выменем животного доильный аппарат поддерживается при помощи специального бокового консоля. По окончании доения доильные стаканы спадают с сосков вымени и консолем возвращаются в исходное положение. Передняя стенка с кормушкой отходит от коровы, открывается дверца, и корова выходит из бокса.

Поставляемые во Францию доильные роботы "Miros" фирмы "Manus" отличаются от доильных роботов "Liberty" только доильной аппаратурой, которая разработана фирмой "Manus".

Однобоксовый доильный робот "Merlin", выпускаемый фирмой Fullwood", ориентирован на робот "Astronaut" фирмы "Lely". Программное обеспечение и технология доения этого робота разработаны в Великобритании. Основными отличиями робота "Merlin" от робота "Astronaut" заключаются в следующем:

− идентификация и регистрация всех перемещений животного осуществляется с помощью шагомера, закрепленного на ноге коровы;

− используется энергосберегающая система шестиминутной промывки и дезинфекции доильного оборудования кипящей водой.

Доильный робот фирмы "Alfa-Laval Agri" марки VMS (Voluntary Milking System) имеет следующие отличительные особенности:

− использование пневматической системы для привода некоторых элементов робота (в том числе и механизмы надевания и съема доильных стаканов);

− применение четырехточечного механизма подвески доильных стаканов, обеспечивающих их перемещение в горизонтальной плоскости.

Роботизированная доильная система "Duvelsdorf" (фирма "Westfalia") включает 2…4 бокса тандемного типа, установленных в ряд. К ним подключен дополнительный бокс мойки и селекции коров, благодаря чему увеличивается производительность всей установки в целом.

Система работает следующим образом. Для подготовки коровы к доению входящая в доильный зал корова удерживается в боксе селекции, где промывается ее вымя. Рычаг робота с круглой щеткой выдвига-

ется под корову. Для очистки сосков и вымени щетка с поступающей к ней промывочной водой вращается, движется вперед и назад. По истечении установленного заранее времени подача воды прекращается и щетка высушивает вымя. После корова входит в один из доильных станков, идентифицируется, и компьютер принимает решение о необходимости доения животного. Затем рука этого робота захватывает доильный аппарат и перемещает под вымя, с помощью ультразвуковых и оптических датчиков определяет месторасположение сосков (при загрязнении оптических датчиков они автоматически промываются влажной губкой). Доильные стаканы надеваются последовательно. При этом если корова изменяет свое положение, то рука робота тоже перемещается. Одна рука робота обслуживает все доильные боксы, перемещаясь по специальной направляющей. Процесс доения, снятия доильных стаканов, контроль качества и количества молока осуществляется аналогично другим автоматизированным системам доения.

Фирма "Gascoigne Melotte" разработала роботизированную систему "Zenith", состоящую из одного доильного бокса, сконструированного в виде комбинированной секции для доения и раздачи концентрированных кормов. Позиционирование животного осуществляется при помощи стенки. Доение ведется через задние ноги животного. Удары по доильному аппарату исключаются при помощи двух специальных скоб. Рука робота удерживает доильный аппарат во время всего процесса доения.

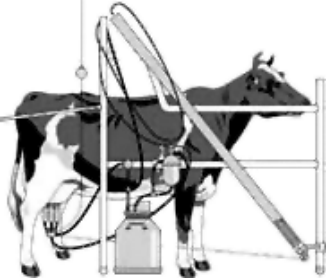

Модуль доильный универсальный МДУ-1 (рис. 5.3) предназначен для автоматизированного доения коров со сбором молока в доильное ведро на универсальной доильной станции типа УДС-3 и ее модификациях в летних лагерях и на пастбищах. Модуль доильный монтируется на станции УДС-3, состоит из доильного аппарата, пульсатора АДУ.02.000.01, пневмодатчика МДФ.02.010 и позволяет без участия доярки выполнить следующие операции доения: машинное доение; контроль за процессом доения; машинное додаивание при снижении молокоотдачи; отключение доильного аппарата и снятие его с вымени коровы; вывод аппарата из-под вымени для свободного выхода коровы из стакана.

Своевременное автоматическое додаивание (путем оттягивания доильных стаканов за коллектор вниз и вперед к голове коровы, которое открывает каналы, соединяющие цистерны соска и вымени) позволяет увеличить полноту выдаивания, не травмирует соски вымени, что практически исключает заболевание маститом. Отличительная особенность модуля состоит в том, что устройство додоя и вывода доильного аппарата выполнено в виде гофрированного элемента, один конец которого через нить додоя закреплен на коллекторе доильного аппарата.

Доильный аппарат с помощью вертикального регулируемого подвеса закреплен на вращающейся штанге, и при автоматическом снятии с вымени по окончании дойки удерживается от падения на пол. Доильное ведро модуля снабжено специальной крышкой, которая позволяет с помощью гофрированного трубопровода осуществлять подачу молока из ведра в молокопровод станции УДС-3.

Основные технические характеристики доильного модуля МДУ-1 представлены в табл. 5.1.

5.1. Технические характеристики доильного модуля МДУ-1

Развитие автоматизированных систем доения идет в двух направлениях: один бокс с одной рукой робота и роботизированная система из нескольких доильных боксов, обслуживаемых одной рукой.
