чением. Это упрощает эксплуатацию аппарата, исключает необходимость регулировки частоты пульсов во время работы.
Применен унифицированный доильный стакан, в состав которого входят: цельнометаллическая гильза из нержавеющей стали, сосковая резина, выполненная заодно с молочной трубкой, патрубок переменного вакуума. Конструкция сосковой резины обеспечивает три степени натяжения в доильном стакане по мере вытяжения при эксплуатации.
Коллектор аппарата АДУ-1 (рис. 1.7) изготовлен из пластмассы и имеет прозрачную молочную камеру для контроля молоковыделения. Введен клапан отключения вакуума, исключающий применение зажима молочного шланга. Больший угол наклона от горизонтальной оси выходного штуцера коллектора по сравнению с коллектором аппарата "Волга" (соответственно 75 ° и 15 ° ) улучшает отток молока и способствует более равномерному распределению массы подвесной части доильного аппарата на сосках вымени коровы.
Увеличена вместимость молочной камеры с 58 см3 до 76 см3 , молочная камера изготовлена из пластмассы, введена новая конструкция шайбы клапана коллектора, в результате чего шайба фиксируется в пазах основания коллектора и не требует многократных перегибов для ее перевода в положение "доение" и "промывка". Новый прозрачный молочный шланг из пластифицированного поливинилхлорида (ПВХ).
Во избежание отключения работы вследствие загрязненности воздуха и осаждения пыли на дросселе, пульсатор оснащен фильтром с бумажными или ватными вкладышами.
-
1 – гайка; 2 – прокладка; 3 – крышка;
-
4 – клапан; 5 – обойма; 6 – мембрана; 7 – корпус; 8 – корпус камеры
-
управления; 9 , 10 – уплотнительные кольца; 11 – кожух фильтра воздуха; 12 – гайка фильтра

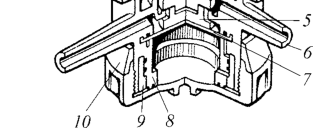

Рис. 1.7. Коллектор доильного аппарата АДУ – 1
-
1 – распределитель; 2 – корпус; 3 – резиновый клапан;
-
4 – крышка; 5 – резиновая шайба; 6 – шплинт
Схема работы двухтактного доильного аппарата АДУ-1 дана на рис. 1.8. При такте сосания вакуумметрическое давление из вакуумпровода 7 по камере 1П пульсатора поступает в камеру 2П и далее через распределитель 2К коллектора в межстенные камеры 1С доильных стаканов. Одновременно из молокопровода по молочному шлангу 1 через камеру коллектора 1К в подсосковые камеры 2С доильных стаканов подается постоянный вакуум, и молоко отсасывается из сосков вымени.
а ) б )
Рис. 1.8. Схема работы доильного аппарата АДУ-1
Постепенно из камеры 4П пульсатора через калиброванный канал 4 отсасывается воздух и эта камера вакуумируется. Под действием давления атмосферного воздуха в камере 3П диафрагма 6 вместе с клапаном 5 опустится вниз, доступ вакуума из камеры 1П пульсатора в камеру 2П прекращается, а из камеры 3П атмосферный воздух поступает в камеру 2П пульсатора и далее через камеру 2К коллектора в межстенные камеры 1С доильных стаканов. Сосковая резина сжимается, охватывая нижнюю часть соска. Произойдет такт сжатия. Истечение молока прекращается и на время такта сжатия восстанавливается нормальное кровообращение в сосках вымени животного.
Наряду с этим воздух постепенно будет поступать из камеры 2П через канал 4 в камеру 4П пульсатора, и через мембрану 6 преодолевает силу, действующую на клапан 5 сверху (со стороны атмосферы), так как
рабочая площадь клапана 5 значительно меньше площади мембраны 6 . Клапан 5 вновь поднимется вверх, отсоединит камеру 2П пульсатора от камеры 3П , вакуумметрическое давление из камеры 1П через камеру 2П пульсатора, камеру 2К коллектора поступает в межстенные камеры 1С доильных стаканов. Наступит такт сосания и рабочий цикл доильного аппарата будет повторятся.
Доильный аппарат АДН-1 (значение вакуума в системе 43 кПа) имеет пульсатор типа АДУ-1 и коллектор с мембранно-клапанным механизмом. Схема работы аппарата показана на рис. 1.9.
а ) б )
Рис. 1.9. Схема доильного аппарата АДН-1: а – сосание; б – сжатие
При включении аппарата мембрана 2 пульсатора поднимает клапан 1 , который перекрывает доступ атмосферному воздуху из камеры 3П и обеспечивает отсоединение камеры 1П с камерой 2П . Вакуум из камеры 1П через камеру 2П проникает в межстенные пространства доильных стаканов 10 через распределитель коллектора 4К . Оператор, поднимая за шайбу 3 клапан 4 , фиксирует его шайбой в пазах прозрачного пластмассового корпуса коллектора, открывая при этом связь молочной камеры коллектора 2К с камерой 1К , находящейся под постоянным вакуумом. Доильные стаканы одевают на соски вымени в момент такта сосания, когда в межстенных и подсосковых камерах стаканов находится рабочий вакуум. Такт сжатия формируется в пульсаторе при опускании клапана 5 и поступления воздуха из камеры 3П в камеру 2П и далее в межстенные камеры стаканов через распределитель коллектора 4К . Давление в камерах 3К и 4К выравнивается и под действием атмосферного давления в камере 3К на площадку клапана 11 он опускается, открывая доступ воздуху из камеры 3К в молочную камеру и в подсоско-
