вые камеры доильных стаканов, понижая в них вакуум до 12 кПа. Воздух в молочных камерах доильных стаканов содействует быстрому опорожнению молочного шланга 6 . В пульсаторе воздух из камеры 2П по каналу 8 дросселя 9 переходит на камеру 4П . Разность давлений, возникающая в камерах 4П и 1П , поднимает мембрану 2 и клапан 1 перекрывает камеру 3П , открывая путь вакууму в камеру 2П и далее шланг 6 , камеру 4К и в межстенные камеры стаканов. Мембрана 7 коллектора поднимается под давлением воздуха из камеры 3К . Подсосковые камеры, лишенные подсоса воздуха из камеры 3К , вакуумируются до глубины рабочего вакуума. Повторяется такт сосания.
Доильный аппарат АДС-1 имеет сдвоенный пульсатор АДУ02.200 (рис. 1.10), обеспечивающий в ходе такта сосания для стимулирования молокоотдачи вибрации сосковой резины доильных аппаратов с амплитудой колебаний ±2 мм при частоте вибраций 4...8 Гц. Стимулирующий блок пульсатора маркирован буквой С , а пульсирующий блок, обеспечивающий рабочий ритм пульсации – буквой П .
Патрубок 1 пульсатора при помощи шланга соединяют с вакууммагистралью. Через патрубок Т пульсатор связан с распределителем коллектора подвесной части доильного аппарата. При включении в работу вакуум от магистрали переходит на камеру Н блока П . При этом давление воздуха камеры Ж на мембрану 5П перемещает подпятник и его клапан 2П , который отделяет камеру В от канала Р , расположенного в перегородке между блоками. Вакуум из камеры Н через окна во вставке-диффузоре З переходит в камеру В через канал Г перетекает на камеру Д блока С . Давление воздуха на мембрану 5С со стороны камеры К при этом перемещает мембранно-клапанный механизм блока С и клапан 2С перекрывает камеру постоянного атмосферного давления Р ,
отделяя ее от камеры Е , в которой образовался вакуум. Камера Е связана с камерой Д окнами во вставке 4 ; через них открывается путь вакууму к распределительной камере коллектора через патрубок Т и шланг переменного вакуума. В межстенных пространствах стаканов образуется рабочий вакуум и происходит такт сосания.
В ходе такта сосания вакуум через канал О в корпусе блока С , его кольцевую выточку крышки 4С короткий дроссельный канал Л переходит на камеру К . Со снижением давления в камере К давление воздуха на клапан 2С от канала Р , соединенного с воздушным фильтром 2 , переместит клапан 2С и воздух поступит в патрубок Т и межстенные камеры стаканов, создавая промежуточный такт сосания. При этом воздух из патрубка Т перетекает в камеру К по каналу О и дроссельному каналу Л , создавая давление на мембрану и мембранно-клапанный механизм блока С, закрывает клапаном 2С сообщение между камерой Е и каналом Р . Происходит повторно вакуумирование патрубка Т и межстенных камер с переходом вакуума в камеру К .
Блок С обеспечивает несколько таких переключений с колебаниями вакуума в межстенных камерах стаканов в период перехода вакуума из канала Г на камеру Ж по выточке в крышке блока П через отверстие в мембране 5П и по дросселю И , так как сопротивление перетеканию воздуха по длинному дросселю И значительно больше, чем по короткому дросселю Л . Вследствие вакуумирования камеры Ж воздух из канала Р переместит клапан 2П и поступит в камеру В , канал Г , камеру Д . Воздух из канала Р и камеры Д , имея свободный путь в патрубок Т , проходит в межстенные камеры стаканов. Происходит такт сжатия. Одновременно в камере К исчезает остаточный вакуум и блок С находится под атмосферным давлением. В блоке П в ходе такта полного сжатия воздух, переходя из канала Г по дросселю И в камеру Ж , повышает в ней давление и вследствие постоянства вакуума в камере Н перемещает мембрану 5С с клапаном 2П ; перекрывает канал Р . Открывает путь вакууму по линии Н-В-Г-Д-Е-Т и далее в межстенные камеры стаканов формируя такт формируется такт сосания. Вакуум проникает по каналу О и дросселю Л в камеру К с повторением вибрационного цикла. Повторяемость полных (глубоких) пульсаций 1,1 ± 0,1 Гц. Частота вибраций за период одного полного пульса может быть переменной в зависимости от интенсивности молокоотдачи, влияющей на объем межстенного пространства доильных стаканов в ходе такта сосания. Разница между рабочим вакуумом, равным 48 ± 1 кПа и колебанием вакуумметрического давления, стимулирующего процесс, составляет 4...6 кПа.
При сборке пульсатора следят, чтобы вставка диффузора блока П была с гнездом большого клапана диаметром 22 мм и с подпятником меньшего диаметра 26 мм. Камера Ж должна иметь длинный дроссель И . Со стороны патрубка Т (на блоке С ) ставится диффузор с гнездом
клапана диаметром 20 мм и с большим подпятником 31 мм. Камера К имеет малый дроссель. Основные детали маркируются буквами П и С , остальные взаимозаменяемы.
Любой доильный аппарат (двух- или трехтактный) будут стимулирующими, если обычный пульсатор заменить на вибропульсатор.
Пульсоколлектор марки АВЮ 2.940.141 , производимый ОАО "Маяк" г. Киров, предназначен для комплектации как доильных установок для доения в молокопровод, так и агрегатов для доения в ведро, имеющих вакууметрическое давление 48 ± 1 кПа.
Главной особенностью пульсоколлектора является то, что он обеспечивает принципиально новый режим работы доильного аппарата, приближая его к естественному. В связи с этим, во-первых, обеспечивается полное выдаивание молока даже у тугодойких коров, и жирность молока выше на 0,1 %, во-вторых, уменьшается заболеваемость коров маститом в 2 – 4 раза.

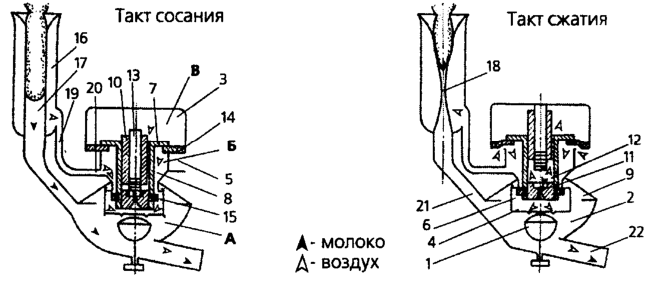

Устройство и расположение деталей пульсоколлектора показано на рис. 1.11.
Пульсоколлектор объединяет в себе три основные части: А – коллектора сбора молока (с деталями клапана отключения доильного аппарата); Б – распределителя 8 с камерой переменного давления для распределения вакуума или атмосферного давления и фильтра 5 с камерой атмосферного давления; В – пульсатора 3 с воздушной камерой, с деталями регулировки частоты пульсации.
Рабочие параметры и режим работы пульсоколлектора обеспечиваются конструктивными размерами его деталей. Регулировке подлежит только частота пульсации, которая обеспечивается щелевым дросселем, выполненным лыской на подвижной втулке 10 . Частота пульса-
