ции пуль соколлектора зависит от длины дроссельной щели, которая определяется положением штока 13 во втулке 10 . Регулировка производится установкой втулки 10 в одном из пазов штока 13 . Работа пульсоколлектора: через молочный шланг доильной установки воздух отсасывается из коллектора А пульсоколлектора и из подсосковых пространств стаканов. За счет разности давления в камерах воздушной 3 и молокосборного корпуса 2 клапан 7 перемещается вниз, и воздух через зазор между распределителем 8 и клапаном 7 отсасывается из камеры переменного давления 8 . Этот режим соответствует такту сосания (сосковая резина в стакане раскрыта). Одновременно через дроссельную щель между втулкой 10 и клапаном 7 воздух отсасывается из камеры воздушной 3 . Это происходит до тех пор, пока не произойдет переключение клапана 7 с кольцевой прокладкой 14 в верхнее положение. При этом камера переменного давления распределителя 8 отключается от молокосборного корпуса 2 и сообщается через каналы в распределителе 8 и воздушный фильтр 5 с атмосферным давлением. Прошедший через фильтр воздух поступает по каналам в камеру переменного давления распределителя 8 . Этот режим соответствует такту сжатия (сосковая резина в стакане сжата).

Для создания разности давлений, транспортирующей молоко из молокосборного корпуса 2 , в такте сжатия при верхнем положении клапана 7 и прокладки 14 , через калиброванный канал в нижнем конце клапана 7 из камеры переменного давления засасывается воздух. Одновременно воздух из камеры переменного давления через дроссельную щель заполняет воздушную камеру 3 , давление в которой в результате этого повышается. При этом клапан 7 и прокладка 14 перемещаются в нижнее положение. Это соответствует такту сосания, т.е. режим повторяется.

Технические характеристики пульсоколлектора АВЮ 2.940.141 следующие: вакуумметрическое давление – 48 ± 1 кПа; частота пульсаций – 54…70 пул/мин; относительная длительность тактов: – сжатия – 30…45 %, – сосания – 70…55 %; в режиме молоковыведения (2 кг/мин) частота пульсаций уменьшается не более чем на 30 %, а относительная длительность тактов: – сосания уменьшается не более чем на 20 %; – сжатия увеличивается не более чем на 35 %; расход воздуха при холостом режиме работы не более 1 дм³ /с; масса подвесной части не более 0,85 кг; габаритные размеры не более 150 × 95 × 155 мм.

Доильный аппарат "Нурлат" , производимый ОАО "Маяк", г. Киров, предназначен для комплектации систем машинного доения в молокопровод (рис. 1.12, а ) и в ведро (рис. 1.12, б ), имеющих вакууметрическое давление 50 ± 1 кПа.

Аппарат контролирует характер молокоотдачи, и в соответствии с этим автоматически регулирует уровень вакууметрического давления: низкого (33 кПа) или высокого (50 кПа). Это позволяет максимально

приблизить процесс машинной дойки к естественному, уменьшить заболеваемость коров маститом и увеличить молокоотдачу на 20…25 %.

Доильный аппарат "Нурлат" состоит из блока управления, приемника и пульсатора, объединенных в один узел (рис. 1.13), и подвесной части – коллектора, четырех доильных стаканов, соединенных вакуумными и молочными шлангами. Пульсатор соединяется с коллектором двумя шлангами переменного вакуума. Детали приемника и крышка коллектора изготовлены из прозрачных материалов, что позволяет оператору визуально наблюдать за процессом доения.

а) б)

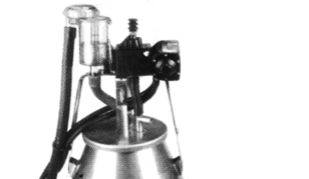

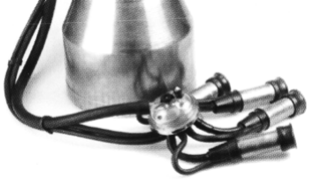

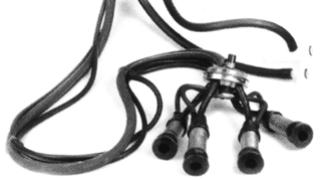

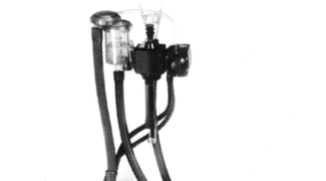

Рис. 1.12. Общий вид доильного аппарата " Нурлат": а – для доения в молокопровод ( исполнение ПАД 00.000); б – для доения в доильное ведро (исполнение ПАД 00.000-1);

Блок регулирования предназначен для регулирования вакууметрического давления, создаваемого доильной установкой в зависимости от уровня молокоотдачи. Состоит из корпуса 2 , крышки 9 , вставки 1 , ручки 17 , скобы 18 , сильфона 11 , заглушки 3 , корпуса магнитного клапана 20 и защелки 19 .

В крышке 9 смонтирован клапан, состоящий из штока, пружины, двух упоров и сильфона 11 . Положение сильфона 11 указывает во время работы аппарата уровень вакуума: во время фазы стимуляции и додаивания (уровень низкого вакуума) сильфон должен быть сжат и должно быть легкое пощелкивание в пульсаторе; фазу основного доения (уровень высокого вакуума) – сильфон в свободном состоянии.

Блок управления имеет два режима: низкого или высокого вакуума. При обоих режимах в полости Е блока управления создается вакуум 50 кПа.

Режим низкого вакуума (рис. 1.14, а ) соответствует фазам стимуляции и додаивания. Магнит 1 находится в крайнем верхнем положении и закрывает отверстие Б, соединяющее атмосферу с внутренними полостями блока управления. Магнит 1 удерживается в верхнем положении за счет силы притяжения магнита 1 и магнита, расположенного в поплавке приемника. Через открытое отверстие А происходит выравнивание вакуума в полостях Е и В . Созданное в полости В разряжение сжимает сильфон 3 и отжимает в верхнее положение мембрану 2 , связанную с управляющим клапаном 4 . Управляющий клапан 4 при этом закрывает отверстие Д . За счет дросселирования клапаном 5 отверстия Ж , соединяющего полости Е и Г , в полости Г устанавливается постоянный вакуум 33 кПа. Такой же уровень вакуума устанавливается в пульсаторе, коллекторе и надмембранной полости приемника аппарата.
