Блок управления имеет два режима: низкого или высокого вакуума. При обоих режимах в полости Е блока управления создается вакуум 50 кПа.
Режим низкого вакуума (рис. 1.14, а ) соответствует фазам стимуляции и додаивания. Магнит 1 находится в крайнем верхнем положении и закрывает отверстие Б, соединяющее атмосферу с внутренними полостями блока управления. Магнит 1 удерживается в верхнем положении за счет силы притяжения магнита 1 и магнита, расположенного в поплавке приемника. Через открытое отверстие А происходит выравнивание вакуума в полостях Е и В . Созданное в полости В разряжение сжимает сильфон 3 и отжимает в верхнее положение мембрану 2 , связанную с управляющим клапаном 4 . Управляющий клапан 4 при этом закрывает отверстие Д . За счет дросселирования клапаном 5 отверстия Ж , соединяющего полости Е и Г , в полости Г устанавливается постоянный вакуум 33 кПа. Такой же уровень вакуума устанавливается в пульсаторе, коллекторе и надмембранной полости приемника аппарата.

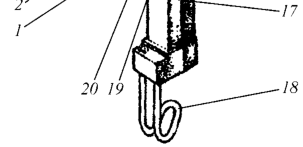

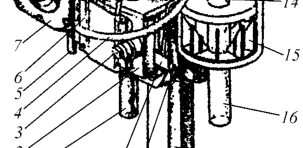

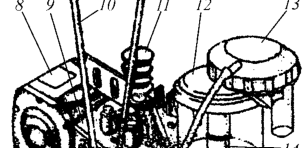

Рис. 1.13. Общий вид блока управления, приемника и пульсатора:
-
1 – вставка; 2 – корпус; 3 – заглушка;
-
4 – дренажная трубка; 5 – штуцер;
-
6 – штуцер дренажной трубки;
-
7 – корпус; 8 – кожух; 9 – крышка; 10 – скоба; 11 – сильфон; 12 , 13 –
-
крышка; 14 – шток; 15 – поплавок; 16 – стакан; 17 – ручка; 18 – скоба;
-
19 – защелка; 20 – корпус магнитного клапана
Режим высокого вакуума (рис. 1.14, б ) соответствует фазе основного доения. За счет увеличения молокоотдачи и всплытия поплавка в приемнике, силы притяжения, возникающей между магнитом поплавка и магнитом 1 , не хватает, чтобы уравновесить силу тяжести магнита 1 и удержать его в верхнем положении. Магнит 1 падает под собственным весом, открывая отверстие Б , через которое воздух устремляется в полость В . За счет разницы атмосферного давления, созданного в полости В , и давления в полости Е магнит удерживается в крайнем нижнем положении, запирая отверстие А . Из-за отсутствия разряжения в полости В мембрана 2 принимает исходное положение. Связанный с мембраной 2 управляющий клапан 4 примет крайнее нижнее положение и полностью открывает отверстие Д . При этом давление в полости Г выравнивается с давлением в полости Е и принимает вакууметрическое давление 50 кПа. Так как в полости В устанавливается атмосферное давление, сильфон 3 за счет собственной упругости примет первоначальную форму.
а ) б )
Рис. 1.14. Схема работы блока управления: а – режим низкого вакуума; б – режим высокого вакуума;
1 – магнит; 2 – мембрана; 3 – сильфон; 4 – управляющий клапан; 5 – дроссельный клапан; А , Б , Д , Ж – отверстия; В , Г , Е – полости
Приемник предназначен для контроля уровня молокоотдачи, переключения блока управления на различные режимы доения, регулирования уровня вакуума в подсосковых камерах доильных стаканов и автоматического запирания вакуумной линии в случае спадания доильных стаканов с вымени коровы.
Приемник состоит из стакана 16 (рис. 1.15), поплавка 15 , штока 14 , крышек 12 и 13 и диафрагмы, расположенной между этими крышками.
а ) б )

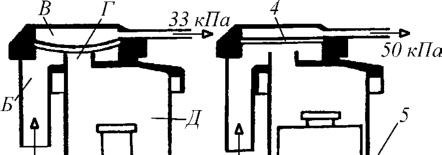

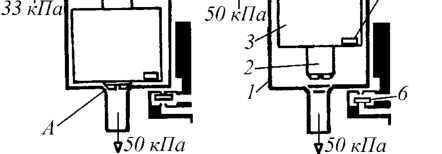

Рис. 1.15. Схема работы приемника: а – низкий вакуум; б – высокий вакуум;
1 – стакан; 2 – шток; 3 – поплавок; 4 – мембрана; 5 – магнит; 6 – магнит блока управления; А – седло отверстия; Б , Г – отверстие; В – надмембранная полость; Д – подмембранная полость
Приемник работает в двух режимах: высокого и низкого вакуума. При обоих режимах в полсти Д создается вакуум 50 кПа.
Режим низкого вакуума (рис. 1.15, а ) соответствует низкой молокоотдаче (до 200 г/мин). При этом шток 2 и поплавок 3 находятся на дне стакана 1 . Все молоко успевает пройти через дренажное отверстие, расположенное в нижней части штока 2 . В этом режиме магнит 5 поплавка 3 удерживает магнит 6 блока управления в верхнем положении, блок управления находится в режиме низкого вакуума, а в надмембранной полости В устанавливается вакуум 33 кПа. За счет разницы давлений в надмембранной полости В и подмембранной полости Д , в которой поддерживается постоянный вакуум 50 кПа, мембрана 4 отжимается в нижнее положение и дросселирует отверстие Г . Дросселирование сечения проходного отверстия Г создает перепад давлений в живом сечении, что приводит к уменьшению вакуума в полости Б до 33 кПа.
Такой же вакуум устанавливается в подсосковых камерах доильных стаканов.
Режим высокого вакуума (рис. 1.15, б ) соответствует фазе основного доения. При высокой молокоотдаче (более 200 г/мин) молоко не успевает проходить через дренажное отверстие в нижней части штока 2 . Набирающееся в стакане 1 молоко поднимает поплавок 3 , который в свою очередь поднимает шток 2 . Открытое отверстие А дает возможность свободному выходу молока в молокопровод. При этом магнит 5
