Вакуум-баллон 3 (рис. 2.2) сглаживает пульсацию вакуума, неизбежно возникающую при работе насоса, собирает влагу и молоко, попавшие в вакуум-провод, а также используется как сливная емкость при промывке трубопроводов. При работе насоса крышка вакуумного баллона должна быть плотно закрыта.

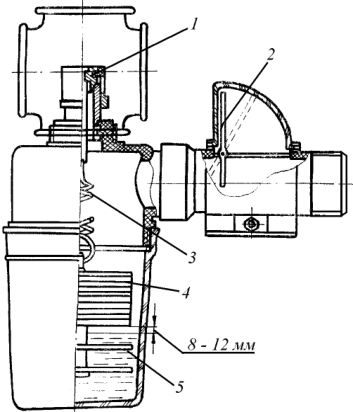

Вакуум-регулятор 4 (рис. 2.2) поддерживает стабильный вакуум в вакуум-проводе. Он состоит из клапана 1 (рис. 2.5), пружины 3 , набора грузов 4 , демпферирующих пластин 5 и индикатора 2 .
Вакуум-регулятор работает слудующим образом. Сила, действующая на клапан 1 снизу из-за разницы между атмосферным и вакуумметрическим давлением в вакуум-проводе поднимает клапан вверх, преодолевая вес груза 4 . В результате этого через индикатор 2 в вакуумпровод начинает поступать атмосферный воздух. Величина разрежения, при котором поднимается клапан 1 , устанавливается весом груза 4 . Величина расхода воздуха через вакуум-регулятор контролируется по показаниям индикатора 2 . При нормальном расходе стрелка индикатора 2 должна находиться в среднем положении. Для смягчения вибрации груза 4 , они подвешиваются на пружине 3 , а снизу демпферирующие пластины 5 находятся в слое масла.
Водокольцевые машины типа ВВН предназначены для создания вакуума в закрытых аппаратах и системах. Изготавливаются в двух исполнениях: ВВН1 – с номинальным давлением всасывания 0,04 МПа; ВВН2 – с номинальным давлением всасывания 0,02 МПа.
Машины типа ВВН – жидкостно-кольцевые с непосредственным приводом от электродвигателя через упругую муфту.

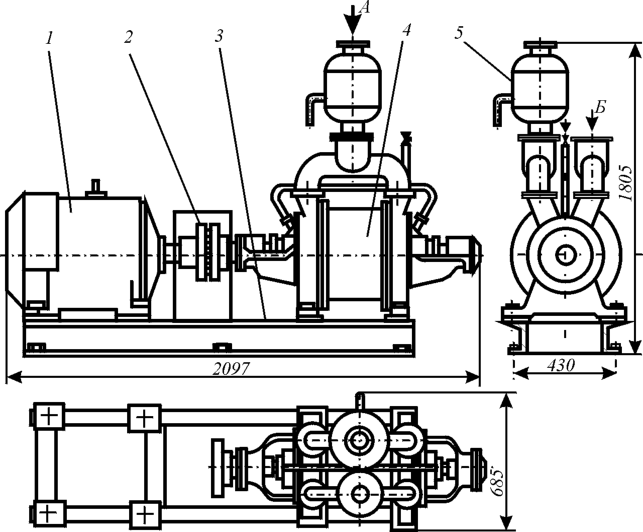

Водокольцевая установка ВВН-12 состоит из водокольцевой машины 4 (рис. 2.6), имеющей привод от электродвигателя 1 через муфту 2 . Все это размещено на фундаментной плите 3 .
Водокольцевая машина состоит из корпуса-цилиндра 2 (рис. 2.7), закрытого с торцов крышками-лобовинами. В цилиндре эксцентрично расположено лопастное колесо 1 , закрепленное на валу. Выход вала из лобовин уплотняется сальниками с мягкой набивкой. Подаваемая в машину вода питает водяное кольцо 7 и создает гидравлический затвор в сальниках. Вал вращается в подшипниках, расположенных в прикрепленных к лобовинам корпусах.

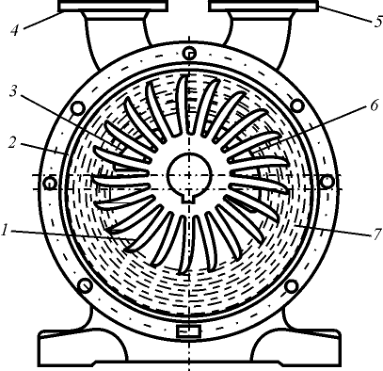

Перед пуском в работу через всасывающий патрубок 5 машину заполняют примерно до оси вала водой. При пуске жидкость центробежной силой отбрасывается от втулки ротора к корпусу. При этом образуется жидкостное кольцо и серповидной пространство, которое является рабочей полостью. Рабочая полость разделена на отдельные ячейки, ограниченные лопатками, втулкой колеса, лобовинами и внутренней поверхностью жидкостного кольца. При вращении колеса объем ячеек увеличивается (на рис. 2.7 вращение по часовой стрелке) и через всасывающее окно 6 происходит всасывание газа. Затем объем ячеек уменьшается, происходит сжатие и выталкивание газа через нагнетательное окно 3 . Через нагнетательный патрубок 4 вместе с газом выбрасывается вода. Для отделения воды от газов и ее сбора непосредственно на нагнетательном патрубке в вакуумных насосах устанавливают водоотделитель с открытой переливной трубой. Для отделения воды от газа в вакуумных насосах ВВН-12 применяется прямоточный сепаратор 5 (рис. 2.6). Прямоточный сепаратор представляет собой неразборный сосуд объемом около 24 литров со встроенной внутри многолопастной решеткой, посредством которой и происходит разделение газо-жидкостной смеси, выбрасываемой из насоса. Он обеспечивает практически полное отделение воды от газа при всех возможных режимах работы.
При использовании машины в качестве компрессора к сливному патрубку сепаратора присоединяется водоотводчик, обеспечивающий слив воды без утечки газа.
Преимуществом водокольцевых вакуумных машин перед лопастными вакуумными насосами является то, что при вращении ротор не касается стенок статора. Однако при вращении ротора происходит повышение температуры воды в статоре насоса, что снижает его подачу. Для повышения устойчивости работы насоса ВВН предусмотрена установка специального охладителя воды.
