Механизация доения коров

3.3. ДОИЛЬНЫЙ АГРЕГАТ АДМ-8А

Доильный агрегат АДМ-8А предназначен для машинного доения коров в стойлах, транспортировки выдоенного молока в молочное помещение, пропорционального разделения выдоенного молока между доярами, фильтрации, охлаждения и сбора его в резервуар. Доильный агрегат АДМ-8А-2 предназначен для обслуживания 200 коров, а АДМ8А-1 – для 100 коров, исполнение 06 – для обслуживания до 100 голов на малых фермах с механизированной промывкой молокопроводящих путей и устройствами подъема ветвей молокопровода и группового учета молока, АДМ-8А-1 исполнение 05 – для обслуживания до 100 голов на малых фермах с механизированной промывкой молокопроводящих путей без устройств группового учета молока и подъема ветвей молокопровода.

Состоит (рис. 3.5) из двух установок 18 (УВУ-60/45); вакуумпровода 1 с арматурой, вакуум-баллоном и регуляторами; доильных аппаратов АДУ-1 (двухтаткная модификация); стеклянного молокопровода 3 ; групповых счетчиков надоя молока 15 ; молокосборника 13 с воздухоразделителем; молочного насоса 12 (НМУ-6); фильтра молока 14 ; охладителя молока 16 ; устройства 4 для подъема концевых петель молокопровода; совмещенного молочно-вакуумного крана для одновременного подключения (отключения) доильного аппарата к молокопроводу и вакуумной линии; индивидуальных счетчиков зоотехнического учета молока 8 (УЗМ-1А); установки для полуавтоматической промывки оборудования 10 ; шкафа управления; шкафа запасных частей 17 ; комплектов инструментов; монтажных и запасных частей.

Вакуум-провод изготовлен из стальных труб диаметром 25,4 и 40 мм. Молокопровод состоит из стеклянных и полиэтиленовых труб диметром 45 мм, соединенных муфтами молочно-вакуумных кранов.

• 1 – вакуумпровод; 2 – переключатель; 3 – молокопровод; 4 – устройство подъема; 5 – вакуумно-молочный кран; 6 – устройство промывки;

7 – электроводонагреватель; 8 – устройство зоотехнического учета молока (УЗМ-1А); 9 – доильная аппаратура; 10 – автомат промывки; 11 – резервуар молока; 12 – молочный насос; 13 – молокоприемник; 14 – фильтр; 15 – дозатор молока; 16 – охладитель молока; 17 – шкаф запасных частей; 18 – установка вакуумная УВУ-60/45А;

Молокоприемник (рис. 3.6, а ) предназначен для разделения молоковоздушной смеси и выведения молока или моющего раствора из под вакуумметрического давления. Молокоприемник состоит из рамы 21 , к которой прикреплены молокосборник 9 с поплавковым датчиком, предохранительной камеры 17 , молочного насоса 21 и блока управления молочным насосом 18 . На блоке управления находится кнопка 19 ручного управления молочным насосом.

Над крышкой 11 молокосборника установлен распределитель 12 . К верхнему штуцеру распределителя подсоединяется шланг для промывки предохранительной камеры и охладителя.

Воздух из молокосборника отсасывается через предохранительную камеру и вакуумпровод. На нижней части молокосборника установлен

молокопровод 2 , имеющий два штуцера: большой – для отвода молока к насосу 21 и малый – для отсоса моющей жидкости из предохранительной камеры 17 при промывке.

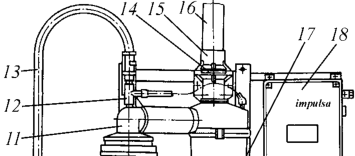

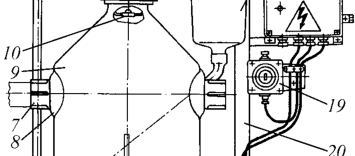

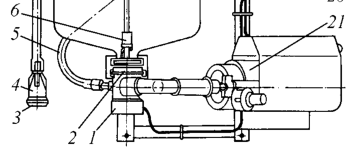

а ) б ) Рис. 3.6. Оборудование молочной: а – молокоприемник АДМ.24.000 (М919): 1 – поплавковый датчик; 2 – молокоотвод; 3 – колпачек защитный; 4 – переходник; 5 – шланг; 6 – поплавок; 7 – молоковвод; 8 – уплотнитель; 9 – молокосборник; 10 – разбрызгиватель; 11 – крышка; 12 – распределитель; 13 – шланг; 14 – кран; 15 – муфта; 16 – вакуумпровод; 17 – предохранительная камера; 18 – блок управления молочным насосом; 19 – переключатель; 20 – рама; 21 – молочный насос; б – предохранительная камера: 1 – поплавок; 2 – камера; 3 – шток; 4 – гнездо клапана; 5 – разбрызгиватель; 6 – крышка; 7 – вакуумпровод;

Во время доения и промывки вакуумный кран 14 открыт. Вакуум из вакуумпровода 16 распространяется в предохранительную камеру 17 , молокосборник 9 и далее в молокопровод 7 . Молоко при доении (моющий раствор при промывке) из молокопровода 7 поступает в молокосборник 9 и накапливается в нем. По мере заполнения молокосборника молоком или моющим раствором поплавок 6 с магнитом всплывает, соединяет магнитоуправляемые контакты и подает сигнал в блок 18 управления молочным насосом 21 , который включает насос
