Механизация доения коров

Затем доильные стаканы аппаратов опускают в ведра 1 (по два в каждое ведро) и фиксируют шайбы коллектора доильного аппарата в положение "Промывка". На штуцер с внутренней стороны крышек устанавливают насадки 2 , опускают их в ведра и фиксируют крышки дугами на горловине ведра. Устанавливают их на кронштейны коллекторных труб 4 , а магистральные вакуумные шланги подключают к кранам коллекторной трубы 4 вакуум-провода пульсоусилителей. В пластмассовые ведра 1 , установленные на полу, заливают по 8 л горячей воды (55…65 ° С) с моюще-дезинфецирующим средством и открывают краны на коллекторной трубе 4 .

Вакуумметрическое давление от пульсатора 6 через клапан 7 будет подаваться к пневмокамерам пульсоусилителей 5 , которые соединят коллекторы 4 с вакуумпроводом. Вакуумметрическое давление от вакуумпровода будет подаваться в доильные ведра, установленные на коллекторной трубе 4 .

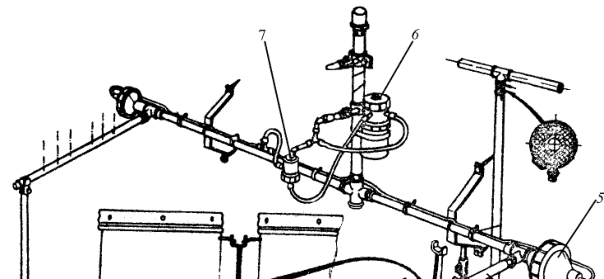

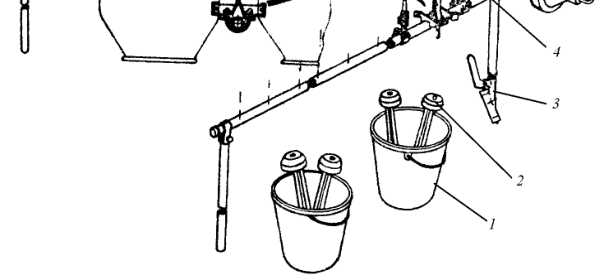

1 – ведро; 2 – насадка; 3 – разбрызгиватель; 4 – коллекторная труба;

5 – пульсоусилитель; 6 – пульсатор; 7 – клапан

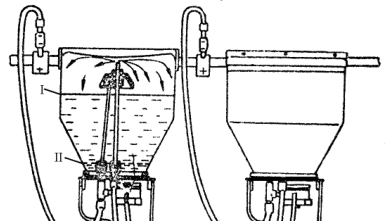

Моюще-дезинфецирующий раствор из пластмассового ведра засасывается в такте сосания через доильный аппарат в доильное ведро (рис. 3.4, а ). В такте слива раствор через вырезы в центральном штуцере в крышке вытекает по шлангу через доильный аппарат обратно в пластмассовое ведро.

а )
б )

Рис. 3.4. Схема:

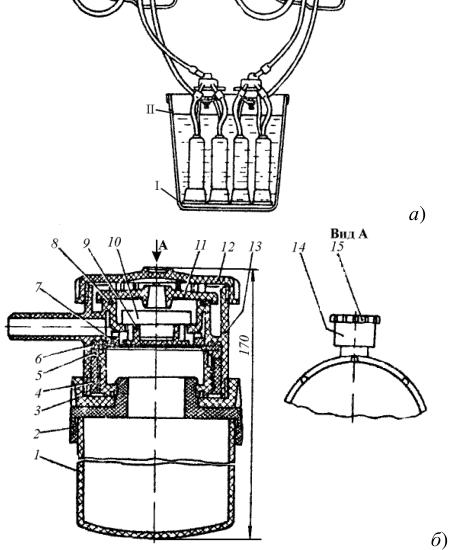

а – устройства промывки; б – устройства пульсатора ДПР. 35 . 050 ; 1 – дно;

• 2 – пробка; 3 – гайка; 4 – кольцо; 5 – камера; 6 – мембрана; 7 – кольцо;

• 8 – мембрана; 9 – обойма; 10 – клапан; 11 – крышка; 12 – гайка; 13 – корпус;

14 – кожух; 15 – гайка

Управление процессом промывки осуществляется пульсоусилителем в зависимости от поступления или отключения вакуума, который создает клапан, управляемый пульсатором (рис. 3.4, б ). Частота пульсаций – 2–0,5 пульса в минуту.

При вводе в эксплуатацию и по мере необходимости в процессе эксплуатации необходимо регулировать вакуумный режим следующим образом:

– убедиться в правильности монтажа вакуумной линии и отсутствии подсоса воздуха в местах соединений;

• присоединить к вакуум-проводу доильные аппараты с доиль-

• ными ведрами;

• зажимами доильных аппаратов перекрыть отсос воздуха;

• включить вакуумный насос;

– провести регулировку вакуумного регулятора с индикатором, обеспечив величину вакуумметрического давления на вакуумметре в коровнике 50 ± 1 кПа.

Регулирование величины разряжения в системе осуществляется путем увеличения или уменьшения количества регулировочных шайб. Для увеличения разряжения дополнительные шайбы навесить, для уменьшения – снять. По показаниям стрелки индикатора определяется запас производительности вакуумного насоса. Стрелка индикатора запаса вакуума должна быть за третьей меткой по вертикали (проход воздуха не более 15 м³ /ч).

Доильная установка ДАС-2В предназначена для тех же целей, что и установка АД-100Б. Отличие состоит в том, что ДАС-2В комплектуется унифицированными доильными аппаратами АДУ-1 и вакуумными насосами УВУ-60/45.

Доильная установка УДС-В отличается от установок ДАС-2В и АД-100Б наличием водокольцевой вакуумной станции СН-60А; вместо четырех пластмассовых ведер установок АД-100Б и ДАС-2В для промывки доильных аппаратов в установке УДС-В используются две металлические ванны из нержавеющей стали.

Техническая характеристика доильных установок для доения в доильные ведра представлены в табл. 3.1.

3.1. Техническая характеристика доильных установок

для доения в переносные ведра
