рами или калориферами. В качестве теплоносителя могут быть использованы дымовые газы, горячая вода, пар низкого давления и электрическая энергия.
Теплогенераторы типа ТГ предназначены для воздушного отопления и вентиляции. Экономически целесообразно применять их при большом дефиците теплоты и продолжительности отопительного сезона более 3 месяцев. Работают теплогенераторы на жидком топливе. Воспламенение рабочей смеси осуществляется электрической искрой. Подогрев приточного холодного воздуха дымовыми газами осуществляется в теплообменнике. Подогретый воздух вентилятором нагнетается в помещение и распределяется в нем воздуховодами. Теплогенераторы оборудованы системой автоматики, обеспечивающей работу их на различных режимах в зависимости от температуры в отапливаемом помещении.
Тепловентиляторы типа ТВ состоят из каркаса, центробежного вентилятора с приводом от двухскоростного электродвигателя, калорифера, жалюзи с приводом от исполнительного механизма, панелей, всасывающего и нагнетательных патрубков. Управление тепловентиляторами осуществляется при помощи регулятора температуры, установленного в шкафу управления. Регулировка количества воздуха и теплопроизводительности автоматизирована.
Электрокалориферы выпускаются с установленной мощностью от 25 до 250 кВт. Для систем вентиляции и отопления животноводческих помещений при температуре нагрева воздуха не выше 50 °С применяются стационарные электрокалориферные установки типа СФОЦ. Для дополнительного обогрева животноводческих помещений применяют передвижные электрокалориферные установки, не имеющие распределительных воздуховодов.
Средства местного обогрева. Для молодняка животных требуется более высокая температура. В этом случае применяют чаще всего средства местного обогрева. По способу теплопередачи их делят на устройства лучистого, контактного и конвективного действия. К устройствам лучистого действия относятся светлые (типа ИКО) и темные (ВП-1) облучатели. Средства контактного действия - это электрообогреваемые полы, обогревательные коврики, панели.
Используют также газовые инфракрасные излучатели, тепловые лучи которых хорошо поглощаются полом, особенно деревянным. Для обогрева телятников и локального обогрева новорожденных применяют различные газовые горелки: ГИИ-19А, ГИИВ-1, ГК-1-38 и др. В этом случае необходим эффективный воздухообмен в помещении, так как при горении газа поглощается значительное количество кислорода и выделяются продукты, содержащие оксид и диоксид углерода и водяные пары. Продолжительность работы горелки составляет 16...18 ч в сутки.
Для обеззараживания воздуха в животноводческих помещениях применяют источники ультрафиолетового излучения. Ультрафиолетовые лучи обладают бактерицидными свойствами, благодаря чему не только обеззараживают воздух помещений и поверхности оборудования, но и положительно влияют на состояние микроклимата животноводческого здания, обеспечивая образование в воздухе озона и оксидов азота, снижение концентрации водяных паров, аммиака, микроорганизмов и спор плесневых грибов. Это благотворно действует на животных и улучшает условия труда обслуживающего персонала. В качестве искусственных источников ультрафиолетового излучения применяют дуговые ртутные трубчатые лампы высокого давления типа ДРТ, бактерицидные ртутные дуговые лампы низкого давления типа ДБ и эритемные люминесцентные ртутные дуговые лампы типа ЛЭ. На животноводческих фермах используют облучатели ОБП-300, ОБН-150и др.
6.3. Оборудование для получения пара и горячей воды
Для получения пара и горячей воды на животноводческих фермах применяют огневые котлы-парообразователи, электродные паровые и водогрейные котлы и электрические водонагреватели.
Котлы-парообразователи применяют для получения пара и горячей воды. Они бывают с вертикальным и горизонтальным расположением котла как низкого (до 0,1 МПа), так и высокого (свыше 0,1 МПа) давления. На фермах используют только котлы низкого давления.
Котел-парообразователь Д-72ТА (рис. 6.2) состоит из рамы, котла, топливной системы, системы подачи воды, арматуры и пульта управления. Паровой котел горизонтальный, трехоборотный, дымогаро-жаротрубного типа. В барабан 9 котла по торцам вварены решетки 5, к которым приварены дымогарные / и жаровая 10 трубы. К торцам барабана болтами крепятся пустотелые крышки 7, соединенные трубопроводами 8 с водяной камерой барабана. Между внутренними стенками крышек и решетками находятся дымовые камеры 4. Газы, образующиеся в результате сжигания горючей смеси, из жаровой камеры направляются в нижнюю дымовую камеру 6, из нее - в первую секцию дымогарных труб, затем в переднюю дымовую камеру и далее - во вторую секцию дымогарных труб, заднюю дымовую камеру и в атмосферу. К верхней части котла приварен колпак-сухопарник 2. Сухой пар из него забирается через задвижку 3. К барабану и крышкам приварены штуцеры для подсоединения питательной, водоизмерительной и продувочной арматуры, а также автоматов защиты и питания котла водой. Снаружи котел имеет теплоизолирующий кожух, заполненный минеральной ватой.
Г 8 ‚ ae ри.
ЕЕ М ЕР tee,
“Е? Ai ii ite ir 7 ЕР
Е@ Е 9 в 6 fr

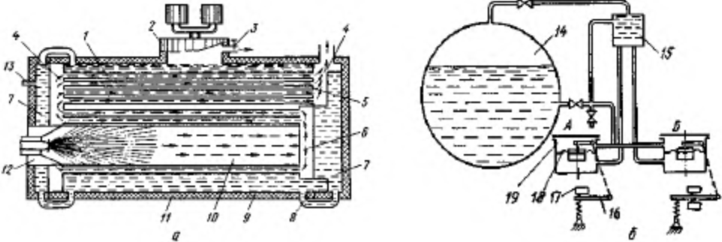

Рис. 6.2. Схемы работы котла-парообразователеля Д721-А (а) и автоматического регулирования уровня воды и автомата защиты (6):
1 - дымогарные трубы, 2 - сухопарник, 3 - задвижка, 4 - дымовые камеры, 5 - решетка, 6 - нижняя дымовая камера, 7 - пустотелые крышки, 8 - соединительный трубопровод, 9 - барабан, 10 - жаровая труба, 11 - термоизоляционный кожух, 12 - фурма, 13 - фланец для подвода воды, 14 - котел, 15 - конденсационный бак, 16 - рычажная система, 17 - микропереключатель, 18 - мембрана, 19 - бачок;
А - автоматический регулятор уровня воды, Б - автомат защиты по уровню
воды
