Топливная система включает бак для топлива, насос, предохранительный клапан, фильтр, регулятор, форсунку и манометр. В качестве топлива используют смесь дизельного топлива с тракторным керосином в соотношении 1:3. Подачу топлива при горении регулируют двумя иглами, а давление в системе подачи - предохранительным клапаном. Воздух в камеру горения нагнетается центробежным вентилятором. Система подачи водыв котел состоит из вакуумбачка, двух водяных помп «Кама-2», вентилей, клапанов, трубопроводов и противонакипного магнитного устройства. Нормальная и безопасная работа котла обеспечивается системой автоматического регулирования, состоящей из манометра, контрольного и рабочего предохранительных клапанов, водомерного стекла, автоматического регулятора уровня водыи горения смеси.
Автоматический регулятор уровня воды А и автомат защиты по уровню воды Б сходны по конструкции (рис. 6.2, 6). В каждом из них предусмотрен баyok 19, разделенный мембраной 18 на две камеры. Нижние камеры бачков конденсационным баком /5 соединены с верхней частью котла-парообразователя, а верхние- с его нижней частью. Мембраны через рычажные системы 16 соединены с микропереключателями 1/7. Когда уровень воды в котле поднимается, микропереключатели А отключают водяной насос, а когда понижается - включают его. Если уровень воды в котле становится ниже допустимого, то микропереключатель 5 выключает электродвигатель топливного насоса и вентилятор. Котел оборудован также автоматом защиты по горению. Если пламя в топке погаснет, то вмонтированный в нее фотоэлемент выключит насос и вентилятор.
Предохранительные безрычажные грузовые клапаны автоматически выпускают пар, если его давление в котле превысит 0,07 МПа. Кроме автоматической работы под различной нагрузкой можно вручную регулировать уровень воды и давление пара, а также зажигать топливную смесь и переводить котел с большего горения на малое, и наоборот. Производительность котлапарообразователя 800...1000 кг/ч.
Электроводонагревательные установки представлены электрическими водонагревателями, водогрейными и паровыми электрическими котлами.
Электрические водонагревательные установки бывают проточные (быстродействующие) и непроточные (аккумулирующие), они просты по устройству, не требуют прокладки тепломагистрали. Проточные электроводонагреватели более энергоемки, их применяют реже аккумулирующих и там, где требуется быстрый нагрев воды (например, для подогрева раствора при замкнутой циркуляционной промывке молокопроводящих систем).
Наибольшее распространение получили аккумулирующие электроводонагреватели типа УАП (УАП-400, УАП-800 и УАП-1600), различающиеся вместимостью резервуара и мощностью нагревательных элементов.
Элементные водонагреватели типа УАП могут быть проточными и емкостными. Проточные водонагреватели используют для подогрева воды при автоматическом поении животных, подмывании вымени и других технологических целей. Емкостные электроводонагреватели состоят из резервуара со сферическим днищем, защитного кожуха, электронагревателей, температурного реле, трубопроводов горячей и холодной воды. Резервуар представляет собой цилиндр, сваренный из листовой стали. Пространство между резервуаром и кожухом заполнено теплоизоляцией. В качестве нагревателей используются ТЭНы. Температура наружной поверхности нагревателя может достигать 700 °С. Срок службы нагревателей до 10000 ч.
Водонагревательное электрическое приспособление ВЭП-600 (рис. 6.3) служит для подогрева воды в системе автопоения в коровниках на 200 мест. Он представляет собой проточно-циркуляционную систему, в которую входят проточный водонагреватель J типа УАП, центробежный насос 10 (Э6МЦб-12) и пульт управления 6. Основные сборочные единицы: бачок, кожух, теплоизоляция, трубчатые элементы нагрева, предохранительный клапан 7, терморегулятор 8, термометр 9 и обратные клапаны 2.Водонагреватель подключают к системе автопоения и к питающему водопроводу с помощью изолирующих вставок 3. Подогрев воды и ее циркуляция в системе автоматически поддерживают необходимую температуру в автопоилках и предохраняют от замерзания внутренние трубопроводы в коровнике. Температура регулируется сменными термодатчиками и может поддерживаться в пределах 5...16 и 10...22 °С.
МАХ”,КАИ,
= J $
4 >‘a’ 43
17 аист ey
вых Ан
ы
=f
a
27-5
—

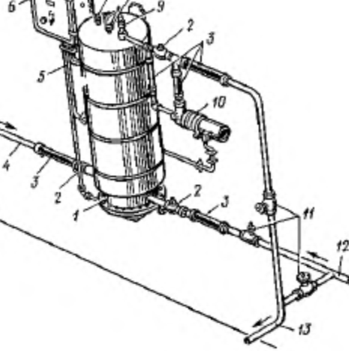

Рис. 6.3. Водонагреватель ВЭП-600:
| - нагреватель типа УАП, 2 - обратный клапан, 3 - изолирующая вставка, 4 - трубопровод возврата охлажденной воды, 5 - электропроводка, 6 - пульт управления, 7 - предохранительный клапан, 8 - терморегулятор, 9 - термометр, 10 - насос, 11 - запорный вентиль, 12 - труба питающего водопровода, 13 - труба подачи нагретой воды в систему
Вода из водопроводной сети и трубопровода возврата 4 через соединительные патрубки подается в водонагреватель, где нагревается, и по трубам поступает в автопоилки. При охлаждении воды в водопроводной магистрали внутри коровника ниже 16 °С насос под действием реле времени периодически включается, и через трубу 13 по замкнутой системе происходит принудительная циркуляция подогретой воды. Возможна переналадки приспособления ВЭП-600 в простой проточный нагреватель с нагревом воды до 80 °С на технологические нужды. Для этого отключают насос /0, с расходного патрубка снимают обратный клапан 2 и запорный вентиль 1/1, вместо терморегулятора 8 устанавливают термореле.
Контрольные вопросы и задания
- Какие факторы формируют микроклимат в животноводческом помеще-
нии?
