уплотнительное; 9 — корпус камеры переменного вакуума; 10 - кольцо; 11 — крышка нижняя; 12 — гайка фильтра; 13 — кожух; 14 — патрубок камеры постоянного вакуума; 15 — патрубок камеры переменного вакуума 1 п - камера постоянного вакуума; 2 п - камера переменного вакуума; 3 п - камера постоянного атмосферного давления; 4n- камера переменного вакуума
В коллекторе двухтактного аппарата вместимость молочной камеры увеличена до 76 cm’ (по сравнению с 58 cm’ в аппарате ДА-2М). Она выполнена из прозрачной пластмассы, что позволяет контролировать процесс молокоотдачи.
В коллекторе трехтактного аппарата также прозрачная молочная камера. Выходной штуцер имеет больший угол наклона от горизонтальной оси по сравнению с коллектором аппарата «Волга» (соответственно 75° и 15°), что улучшает отток молока и способствует более равномерному распределению массы подвесной части аппарата на сосках коровы.
Коллектор для работы в двухтактном режиме (рис. 7.7) состоит из верхнего металлического корпуса 3 с распределителем 2, закрепляемого к верхнему корпусу винтами /, нижнего прозрачного корпуса 6, соединяемого резьбовым соединением с верхним корпусом через резиновую прокладку 4.
Внутри нижнего корпуса расположен клапан 5 с шайбой 7 и шплинтом 8. Этот клапан обеспечивает автоматическое отключение доильного аппарата при случайном спадании стаканов с вымени. Он же используется как кран для отключения аппарата при снятии его с вымени после окончания доения.
Для подачи вакуума в подсосковые камеры доильных стаканов перед их надеванием на соски клапан 5 поднимают вверх и прижимают шайбу 7 к корпусу б коллектора. После надевания стаканов на соски внутри коллектора устанавливается вакуум, атмосферное давление прижимает шайбу 7 к корпусу коллектора, оставляя клапан 5 в верхнем открытом положении. Для обеспечения хороших условий отсасывания молока из коллектора в нижней наружной части корпуса б имеется узкий паз (под шайбой 7), через который поступает атмосферный воздух.
ah ES
2 : PLS! i
Лей “AR
= Opto”
aS yy 259
ALPS
C) ед
$7 ]
кт
о
_&d

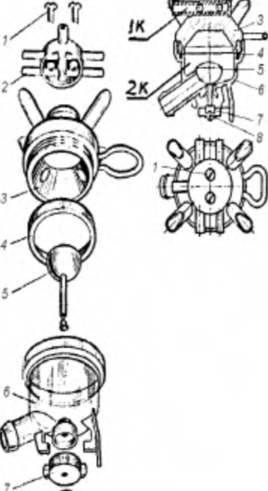

Рис. 7.7. Коллектор доильного аппарата АДУ-1 в двухтактном исполнении 1- винты; 2 -распределитель; 3 - верхний металлический корпус; 4- прокладка резиновая; 5- клапан; 6 - нижний прозрачный корпус; 7- шайба; 8- шплинт
[к - камера постоянного вакуума; 2к - камера переменного вакуума
Принцип действия аппарата в двухтактном исполнении. При подключении доильного аппарата к вакуумпроводу в камере /n пульсатора (рис. 7.8) создается вакуум, а в камере 47 в этот момент остается атмосферное давление. В результате мембрана 7 с клапаном 9 переместятся в верхнее положение и изолируют камеру 27 от камеры 37, но соединят с камерой /п.
3a 4a ь
1 1774 7
ye {n 2 За 4а ,0
= НА Ls 7 J]
АР Е ME |
п] |i
<? ew,
2x

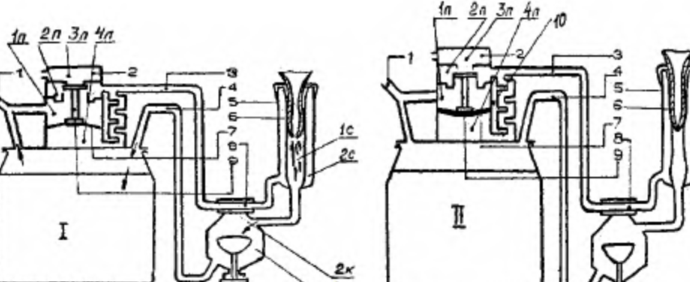

Рис. 7.8. Схемы работы доильного аппарата в двухтактном исполнении: ]- такт сосания; II - такт сжатия
1 - шланг от вакуумпровода; 2 - пульсатор; 3 - шланг переменного вакуума; 4 - шланг молочный; 5 - стакан; 6 - сосковая резина; 7 - мембрана пульсатора; 8 - коллектор; 9 - клапан пульсатора; 10 - канал, соединяющий камеры 2n и 4n In; [к - камера постоянного вакуума пульсатора и коллектора; 2n; 2к; 4n - камера переменного вакуума пульсатора и коллектора; 3n - камера атмосферного давления пульсатора [с - подсосковое пространство стакана; 2с - межстенное пространство стакана
Вакуум из камеры /n распространяется через камеру 2n, шланг переменного вакуума 3 в межстенное пространство доильных стаканов 2с. Поскольку в подсосковом пространстве двухтактного аппарата постоянный вакуум, то в этот момент наступает такт сосания. Молоко из соска высасывается в подсосковое пространство /с, поступает в камеру [к коллектора и далее по молочному шлангу 4 в доильное ведро. Одновременно с этим из камеры 4n по каналу 10, сообщающемуся с камерой 2n, отсасывается воздух. Сила, действующая на мембрану 7 вверх, уменьшается и мембрана с клапаном 9 под действием атмосферного давления камеры Зи опускается. При этом камера 2n изолируется от камеры /n и сообщается с камерой 3n. Такт сосания заканчивается.
Воздух из камеры Зи поступает через камеру 2n шланг переменного вакуума 3 в межстенное пространство стаканов 2с, наступает такт сжатия. Одновременно по каналу /0 атмосферное давление устанавливается в камере 4п и, воздействуя снизу на мембрану 7, поднимается клапан 9 вверх. Клапан изолирует камеру 2n от камеры Зи и сообщает её с камерой постоянного вакуума /n. Вакуум из камеры /п через камеру 2n по шлангу переменного вакуума 3 устанавливается в межстенном пространстве стакана 2с. Наступает вновь такт сосания.
Техническая характеристика доильного аппарата АДУ-1: рабочий вакуум — 48 кПа, частота пульсаций в минуту - 75=5, соотношение тактов сосание/сжатие — 66/34 %, расход воздуха — 1,1 м/ч, масса подвесной части — 2,8 кг.
У большинства коров отдельные четверти вымени значительно отличаются по продуктивности, а, следовательно, и по продолжительности выдаивания. Неравномерное выдаивание четвертей приводит к так называемому «холостому
