доению», т.е. когда молока в некоторых из них уже нет, а аппараты продолжают работать. BakyyM, распространяясь внутрь четверти, воздействует на внутренние ткани, нарушая кровообращение. Это явление часто возникает при машинном доении на установках группового обслуживания.
К концу процесса доения вследствие опорожнения вымени, действия вакуума доильные стаканы нередко наползают на вымя, втягивая соски внутрь. Это ухудшает условия извлечения последних порций молока и нарушает нормальное кровообращение, что приводит к снижению продуктивности коров ик заболеванию их маститом. Применение низкого вакуума при доении снижает травмирующее воздействие на вымя доильных аппаратов.
Двухтактные доильные аппараты попарного доения. Доильный аппарат попарного доения «Нурлат» предназначен для доения коров на доильных установках с молокопроводом или с доением в доильное ведро. В комплекте с доильным ведром аппарат может применяться на стационарных или мобильных доильных установках. Конструкция аппарата выполнена по типу доильного аппарата «Дуавак-300» шведской фирмы «Альфа-Лаваль-агри».
Доильный аппарат «Нурлат» (рис. 7.9) обеспечивает два уровня вакуума - уровень низкого вакуума (33 кПа) и уровень номинального вакуума (50 кПа). Аппарат автоматически контролирует в процессе дойки интенсивность молокоотдачи коровы и регулирует значение вакуума в зависимости от его уровня.
8 9 10
\ | \
ЗЕЕ
cance 7У
oeр КГ =y я<br>5— LSFr
не №14
|
ДА \
И \
a
|
| 15
Рис. 7.9. Общий вид аппарата, подключенного к вакуум-молокопроводу:
1 - доильный стакан; 2 - сосковая резина; 3 - трубка; 4 - коллектор; 5 - молочный шланг;б - блок управления; 7 - приемник; 8 — скоба; 9 - пульсатор; 10 - ручка; 11 - вакуум-провод; 12 - молокопровод; 13 - вакуумный шланг; 14 - молочный шланг; 15 - шланг переменного давления
При уровне молокоотдачи менее 200 г/мин аппарат обеспечивает низкий вакуум, при молокоотдаче более 200 г/мин - номинальный вакуум.
Функционально аппарат состоит из четырех блоков: датчика молокоотдачи, двухпозиционного двухполостного вакуумного редуктора, задатчика пульсов и коллектора. Принцип действия аппарата следующий: датчик молокоотдачи сравнивает действительный уровень молокоотдачи с заданным уровнем, и в зависимости от соотношения действительного и заданного уровней магнитный клапан, расположенный в вакуумном редукторе, переводит вакуумный редуктор с одного значения вакуума на другое. Вакуум, созданный вакуумным редуктором, определяет создаваемую задатчиком пульсов частоту смены тактов сжатия и сосания.
Конструктивно блок управления 6, приемник 7 и пульсатор 9 аппарата объединены в единый узел. В аппарате исполнения ПАД 00.000-01 указанный узел крепится к доильному ведру посредством кронштейна, расположенного в нижней части блока управления 6. В период между дойками подвесная часть подвешивается к скобе, расположенной на ручке блока управления 6. Пульсатор 9 соединяется с коллектором 4 двумя шлангами переменного давления 15. Коллектор 4 соединен с приемником 7 молочным шлангом 5. Блок управления 6 подключается к доильной установке вакуумным шлангом /3. Приемник7 соединяется с доильной установкой молочным шлангом /4.
Детали приемника 7 и крышка коллектора 4 изготовлены из прозрачных материалов, что позволяет оператору наблюдать за процессом дойки.
При работе аппарата постоянное вакуумметрическое давление создается на выходе блока управления 6, в надмембранной полости приемника 7, в приемнике 7, в молочно-вакуумной полости коллектора 4 и в подсосковых простран-
ствах доильных стаканов /. В фазе стимуляции или в фазе додаивания переменный уровень вакуума (смена с определенной частотой вакуума 33 кПа и атмосферного давления) создается пульсатором 9 в пульсационных камерах доильных стаканов /.
В фазе основного доения переменный уровень вакуума (50 кПа) создается пульсатором 9 в межстенных камерах доильных стаканов 1.
Собранное в молочно-вакуумной полости коллектора 4 молоко удаляется из приемника 7 в молокопровод /2 доильной установки в момент такта сосания. При молокоотдаче менее 200 г/мин (в фазе стимуляции и в фазе додаивания) молоко удаляется из приемника 7, не поднимая поплавка в нем. При молокоотдаче более 200 г/мин (в фазе основного доения) молоко поднимает поплавок в приемнике 7, что приводит к переключению режима уровня вакуума в блоке управления 6.
Работа блока управления показана на рис. 7.10. Блок управления имеет два режима работы: режим низкого (рис. 7.10, а) и номинального вакуума (рис. 7.10, 6). При обоих режимах в полости /2 блока управления создается вакуум 50 кПа.
———S 4 50 кПа
| 33 кПа |
‚5 3 „5
os... р 6 2 7S р р
a 1 F ins и — „6
: 7 2 s р >
1\ > 1 [> —
у р‘te 33— кПа Ge | j 50 кПа
| ‘ } — —— 2
= 8 | | ска
| 7. 1 ых
12 11у 10 ma ~9 12 17 10 om Bi
4 50 кПа
a 6

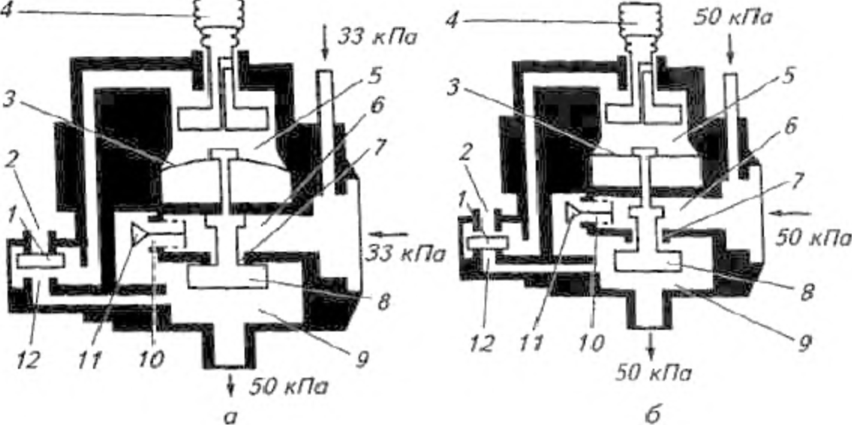

Рис. 7.10. Схема работы блока управления в режимах низкого (а) и номинального (6) вакуума:
