Режим низкого вакуума (рис. 7.10, а) соответствует фазе стимуляции или фазе додаивания в процессе дойки. Магнит / находится в крайнем верхнем положении и закрывает отверстие 2, соединяющее атмосферу с внутренними полостями блока управления. Магнит / удерживается в верхнем положении за счет силы притяжения магнита / и магнита, расположенного в поплавке приемника. Отверстие /2 открыто, что приводит к выравниванию вакуума в полостях 9 и 5. Созданное в полости 5 разряжение сжимает сильфон 4 и отжимает в верхнее положение мембрану 3, связанную с управляющим клапаном 8. Управляющий клапан 8 при этом закрывает отверстие 7. За счет дросселирования клапаном // отверстия 10, соединяющего полости 9 и 6, в полости 6 устанавливается постоянный вакуум 33 кПа. Такой же уровень вакуума устанавливается в пульсаторе, коллекторе и надмембранной полости приемника аппарата.
Режим номинального вакуума (рис. 7.10, 6) соответствует фазе основного доения. За счет увеличения молокоотдачи и всплытия поплавка в приемнике силы притяжения, возникающей между магнитом поплавка и магнитом /, не хватает, чтобы уравновесить силу тяжести магнита / и удержать его в верхнем положении. Магнит / падает под своим весом, открывает отверстие 2, через которое воздух устремляется в полость 5. За счет разницы атмосферного давления, созданного в полости 5, и давления в полости 9 магнит удерживается в крайнем нижнем положении, запирая отверстие 12. Из-за отсутствия разряжения в полости 5 мембрана 3 принимает исходное положение. Связанный с мембраной 3 управляющий клапан 8 принимает крайнее нижнее положение и полностью открывает отверстие 7. При этом давление в полости б выравнивается с давлением в полости 9 и принимает вакуумметрическое давление, сильфон 4 за счет собственной упругости принимает первоначальную (не сжатую) форму.
Приемник предназначен для контроля уровня молокоотдачи, переключения блока управления с режима на режим, регулирования уровня вакуума в подсосковом пространстве доильных стаканов и автоматического запирания вакуумной линии в случае спадания доильных стаканов с сосков вымени коровы. Работа приемника показана на схеме (рис. 7.11). Приемник работает в двух
режимах: низкого (рис. 7.11, а) и номинального вакуума (рис. 7.11, 6). При обоих режимах в полости 9 приемника создается вакуум 50 кПа.
I 678 $678
| 33 кПа 50 кПа
9 9
33 oe| 50кПая 10
3 10 3
2 11 2 17
"50 «По 750 «Ло
а 6
Puc. 7.11. Схема работы приемника в режимах низкого (а) и номинального (6) вакуума:
1 - седло отверстия; 2 - стакан; 3 - шток; 4 - поплавок; 5 - отверстие; 6 - надмембранная полость; 7 - дросселирующее отверстие; 8 - мембрана; 9 - подмембранная полость; 10 - магнит; 11 - магнит блока управления
Режим низкого вакуума соответствует фазе стимуляции или фазе додаивания. При низкой молокоотдаче в указанные фазы процесса доения шток 3 или поплавок 4 находятся на дне стакана 2. Все молоко успевает пройти через дренажное отверстие, расположенное в нижней части штока 3.
В этом режиме магнит /0 поплавка 4 удерживает магнит // блока управления в верхнем положении, блок управления находится в режиме низкого вакуума, в надмембранной полости 6 установлен вакуум 33 кПа.
За счет разницы давлений в надмембранной полости б и подмембранной полости 9, в которой поддерживается постоянный вакуум 50 кПа, мембрана 8 отжимается в нижнее положение и дросселирует отверстие 7. Дросселирование проходного сечения отверстия 7 создает перепад давлений в этом сечении, что приводит к уменьшению вакуума в полости 5 до 33 кПа. Такой же вакуум устанавливается в подсосковом пространстве доильных стаканов.
Режим номинального вакуума соответствует фазе основного доения. При
высокой молокоотдаче молоко не успевает проходить через дренажное отверстие в нижней части штока 3. Набирающееся в стакане 2 молоко поднимает пустотелый поплавок 4, который, в свою очередь поднимает шток 3. Открытое отверстие 7 дает возможность свободному выходу молока в молокопровод. При этом магнит 10 поплавка 4 перестает удерживать магнит // блока управления в верхнем положении. Блок управления переходит в режим высокого вакуума, поэтому и в надмембранной полости 6 устанавливается вакуум 50 кПа. Перепад давления в полостях б и 9 отсутствует, мембрана 8 принимает исходное положение и полностью открывает проходное сечение отверстия 7. В полости 5, а значит и в подсосковом пространстве доильных стаканов, устанавливается вакуум 50 кПа.
При случайном спадании доильных стаканов с вымени коровы в полостях 5 мгновенно устанавливается атмосферное давление. За счет перепада давлений в полостях би 9 мембрана 8 перекрывает отверстие 7.
Пульсатор попарного действия (рис. 7.12) состоит из корпуса 22, основания 3, штока 7, коромысла 2, ползуна 4, пружины /, мембраны 21, иглы 18, правой крышки /5, левой крышки 5, заглушки 19, колпачка 20, штуцеров J] и 13. В корпусе 22 смонтированы все детали пульсатора. С помощью байонетного разъема на корпусе 22 пульсатор устанавливается на блок управления.
9 1011 1213
ПЦ 144
Б ак КО И —
fey * .
| и] у 1 и у 17
‚ТИ Ii NER ‘ [ ВЕ в
: Ute ie М 9
wane i\ atte. 22 o
257° 2-2

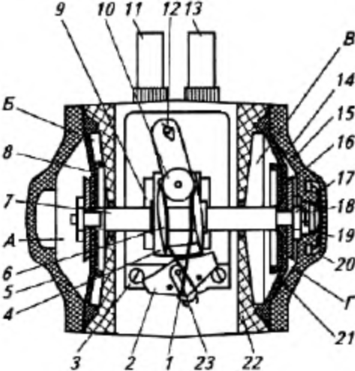

Рис. 7.12. Пульсатор попарного действия:
1 - пружина; 2 - коромысло; 3 - основание; 4 - ползун; 5 - левая крышка; 6 - водило; 7 - шток; 8, 21 - мембраны; 9 - шайба; 10, 12, 23 - оси; 11 - левый шту-
