Технологический процесс доения и организация работы на доильной установке УДМ-200 аналогичны установке АДМ-8А.
Универсальная доильная станция УДС-3Б предназначена для доения и первичной обработки молока на пастбищах. В некоторых хозяйствах ее используют в стойловый период, размещая непосредственно в коровнике. Станция состоит из установленных на полозьях двух секций доильных станков. Каждая секция имеет по четыре доильных станка параллельно-проходного типа. Со стороны входа станки оборудованы подъемными дугами, со стороны выхода - дверцами. Между станками установлены четыре кормораздатчика со шнековыми дозаторами. Объем бункера кормораздатчика - 0,25 м’. Привод дозаторов ручной. Количество выдаваемого комбикорма регулируется числом поворота рукоятки дозатора, а направление потока выдаваемого корма изменяется перекидной заслонкой. В каждом станке кормушки крепятся к рамке станка под бункером концкормов. Сверху станки закрываются тентом. Станция оснащена доильными аппаратами АДУ-1-03 с устройством зоотехнического учета молока УЗМ-1А. Имеется система первичной обработки молока, унифицированная с доильной установкой АДМ-8А, вакуум-провод и молокопровод, система промывки молочного оборудования. В состав станции также входят агрегаты силовой и водоснабжения с трубопроводом и разбрызгивателями для обмыва вымени, аккумулятор холода, система осветительного оборудования и соединительные трубопроводы, электроводонагреватель и емкость для сбора молока. Молокопровод выполнен из нержавеющей стали.
Силовой агрегат состоит из вакуумного насоса YBY-60/45A, двигателя УД-25С, водяного насоса и генератора для освещения. Мощность двигателя - 8 кВт. Агрегат может работать и от внешней электросети. Агрегат водоснабжения состоит из водогрейного котла емкостью 0,1 ми бака для холодной воды емкостью 0,175 м‘. Горячая вода смешивается с холодной диафрагменным насосом-смесителем, работающим от пульсатора, включенного в вакуумную линию. Трубопровод теплой воды имеет четыре ниппеля, которые соединены резиновыми шлангами с разбрызгивателями.
В режиме доения станция работает следующим образом. После подготовки машинного и доильного оборудования к работе, оператор поворотом рукоятки дозатора заполняет кормушку комбикормом, впускает корову в доильный станок и фиксирует ее дугой.
Установка УДЛ-Ф-12 предназначена для машинного доения и первичной обработки молока в летних лагерях и летних пастбищах с поголовьем до 200 коров. Включает в себя доильные станки параллельно-проходного типа с кормораздатчиками. Установка унифицирована с доильным агрегатом АДМ-8А.
Доильные установки для доения в доильных залах. Преимуществом доильных установок для доения в доильных залах является глубокая специализация труда операторов, исключающая выполнение таких операций, как раздача корма, чистка стойл и др. Наличие заглубленной траншеи и регулируемого по высоте пола в ней устраняет работу дояра в наклонном положении при проведении подготовительных и заключительных операций.
Доильные установки для доения коров в специальных станках подразделяют на группы: «Тандем»; «Елочка»; «Параллель»; «Карусель» (рис. 7.18).
==> => А АИ
— lc < БИН
а 6
ee —on = ee АР i Ry [а
ки * а re"
eB | < iN. > ro
ИУУЕЕЕЕНЕЕЕЕ . aeРЕ\
в г

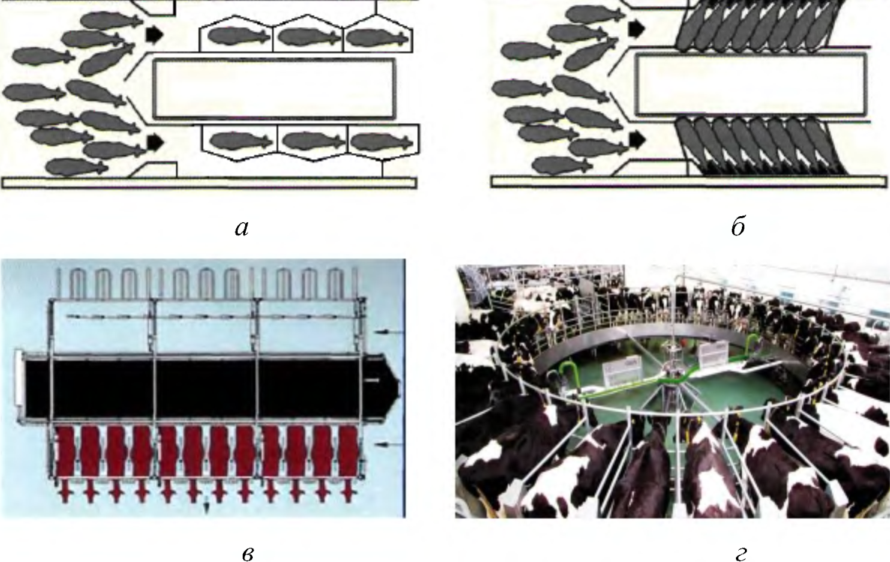

Рис. 7.18. Типы доильных установок:
а- Тандем; б — Елочка; в - Параллель; г - Карусель
Установки «Тандем» выпускаются с индивидуальными станками, с боковым входом и независимым обслуживанием коров или с групповыми продольными станками. Применяются чаще на фермах с неподобранным по продуктивности и степени тугодойкости стадом поголовьем до 400 голов.
Установки «Елочка» имеют групповые станки, более производительны, требуют подобранного стада и применяются на фермах с поголовьем до 600 голов.
Установки «Параллель» обеспечивают одновременный выход коров из станков после доения, что повышает пропускную способность доильного зала. Расположение коров перпендикулярно траншее позволяет уменьшить ее длину. Применяются на фермах до 800 голов.
Установки «Карусель» бывают с последовательным расположением коров на платформе; с расположение коров на платформе уступом головами внутрь; с расположением коров на платформе уступом головами наружу; «бок о бок» головами внутрь. Регулируемая скорость вращения платформы составляет 6...9 оборотов в час. Скорость вращения доильной установки может быть настроена в зависимости от скорости молокоотдачи животных. Вращение может быть остановлено, если животное сбивает доильный аппарат или неправильно покидает платформу. Установки в зависимости от диаметра платформы и типа станков могут вмещать одновременно от 12 до 90 коров. Применяется при поголовье более 800 голов.
Для облегчения работы операторов, а также возможности индивидуальной настройки в траншеях доильных залов применяется регулируемый по высоте пол.
Доильный зал «Карусель» позволяет операторам достичь высоких результатов. На такой установке происходит дойка 100...120 коров в час. При работе двух операторов количество коров возрастает до 200 и более. Контрольная панель, находящаяся в центре доильного зала, позволяет оператору отслеживать многие показания: начало - окончание процесса доения - скорость - движение коров в доильном зале и т.д. в зависимости от персональной настройки оборудования.
На доильные места коровы попадают из накопителя с помощью механического или электрического подгонщика.
