В зависимости от размещения цепи в канале (слева, справа, в центре) скребок также имеет три точки крепления к кронштейну. Концы цепи связаны соединительным звеном и вставкой, которая после соединения концов цепи вставляется в прорезь соединительного звена и приваривается электродуговой сваркой. Места соединения цепи обозначают, поставив на конце прилегающего скребка болт с гайкой. При необходимости цепь укорачивают путем вырезки трех звеньев с последующим соединением. Соединение и ускорение приводят на участке между приводом и натяжным устройством. Длина контура цепи горизонтального транспортера составляет 160 м.
Натяжное устройство предназначено для поддерживания постоянного натяжения цепи. Устройство универсально и может монтироваться в навозных каналах как с дополнительным желобом для цепи, так и без него. Натяжное устройство состоит из поворотной звездочки / (рис. 8.2, 6), натяжного ролика 2, рычага 3, стойки 4, контейнера для груза б и троса 5.
Поворотное устройство предназначено для изменения направления движения цепи в местах поворота навозного канала. Состоит из скобы, к которой двумя болтами присоединена пластина. В отверстиях скоб и пластины установлена ось, на которой на двух шарикоподшипниках вращается звездочка. Ось крепится с одной стороны к пластине, с другой - к скобе болтом через шайбу.
При использовании транспортера в навозном канале без дополнительного желоба в отличие от ТСН-160 звездочка вместе с осью и предохранительным башмаком поворачивается на 180°, что изменяет расстояние от звездочки до пластины, при котором обеспечивается возможность прохода скребков под звездочкой. В этом случае дополнительно при сборке на звездочку устанавливают диск, улучшающий условия сцепления цепи со звездочкой и повышающий безопасность работы транспортера.
Наклонный транспортер предназначен для погрузки навоза с горизонтального транспортера в транспортное средство с высотой погрузки 2,65 м. Наклонный транспортер состоит из корыта поворотного устройства, цепи со скребками, привода и опорной стойки. Привод наклонного транспортера состоит из
электродвигателя и редуктора, на валу которого имеется приводная звездочка. Цель наклонного транспортера унифицирована с цепью горизонтального транспортера, за исключением расстояния между скребками. Натяжение цепи наклонного транспортера регулируют натяжным винтом. Провисание цепи в горизонтальной плоскости у приводной звездочки не допускается.
При движении цепи скребки перемещают навоз в сторону наклонного транспортера. Наклонный транспортер представляет собой наклонно установленную под углом 30° стрелу с двумя желобами, в которых движется замкнутая скребковая цепь. Нижний конец наклонного транспортера расположен внутри животноводческого помещения в навозном приямке таким образом, что навоз, передвигаемый скребками горизонтального транспортера, падает на нижнюю часть стрелы наклонного транспортера. Верхний конец наклонного транспортера выходит из животноводческого помещения и поднят так, чтобы под ним можно было расположить прицеп или другое транспортное средство. Скребковая цепь наклонного транспортера перемещает навоз вверх и сбрасывает в прицеп. Транспортер включают 3-4 раза в сутки. Применение соломистой подстилки длиной более 100 мм не допускается.
Натяжение цепи происходит автоматически путем поворота рычага с подвижным роликом в интервале 60°, что соответствует удлинению цепи на 0,5 м. Натяжения цепи регулируется массой груза, помещенного в контейнер. В качестве груза рекомендуется применять камни, обломки бетона или железный лом. Нормальное натяжение цепи при длине 160 м и трехкратной уборке навоза обеспечивается при массе груза 100...120 кг. Цепь натянута нормально, если она свободно сходит с приводной звездочки. Предел автоматического поддержания цепи определяется расстоянием концов скребков холостой ветви цепи от наружного борта навозного канала, равного 20 мм. При зазоре 20 мм цепь должна быть укорочена.
Транспортер ТСН-3,0Б аналогичен по устройству транспортеру ТСН160А. Отличается конструкцией цепи, скребков и натяжного устройства цепи. Тип цепи - шарнирная, разборная, скорость движения цепи 0,19 м/с, размеры
скребка 250х56х36 мм, расстояние между скребками 1000 мм, размеры навозного канала 320х120 мм. Тин цепи, шаг, размеры скребков наклонного транспортера одинаковы с горизонтальным транспортером, расстояние между скребками 500 мм, длина стрелы 7,1 м, высота подъема навоза 2...3 м, максимальный угол наклона транспортера 30°, скорость цепи 0,72 м/с, мощность электродвигателя 2,2 кВт, частота вращения 1500 мин”, масса транспортера 430 кг.
Производительность горизонтального транспортера 4...5,5 т/ч, мощность электродвигателя 4 кВт, частота вращения 1000 мин”, масса 1620 кг.
Натяжное устройство ТСН-3,0Б (рис. 8.3) предназначено для поддержания нормального натяжения цепи. Устанавливайся в гнутой раме, которая бетонируется в полу и закрепляется двумя анкерными болтами.
$
[>
© Kay РАБА ‘
|, я и; ; В / Ножи 2
а б

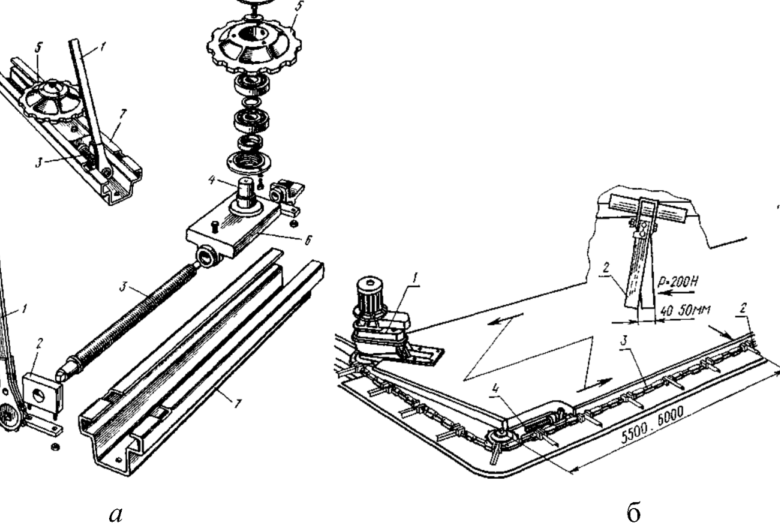

Рис. 8.3. Натяжное устройство (а) и схема проверки натяжения цепи горизонтального транспортера TCH-3.0b (6)
Натяжение производится поворотом поочередно вправо и влево рукоятки. При этом находящийся в рукоятке храповой механизм вращает винт, который опирается своими шейками в подшипнике и опоре. При вращении вдоль рамы передвигается ползун вместе с поворотной звездочкой и натягивает цепь. В холодное время года перед пуском транспортера убеждаются, что цепь и скребки
