наклонного транспортера не примерзли к желобам корыта. Вначале включают наклонный транспортер, потом - горизонтальный. Для отключения обоих электродвигателей транспортеров достаточно нажать кнопку «Стоп». При необходимости отключения электродвигателя только горизонтально транспортера надо нажать на его кнопку «Стоп». В холодное время года после выключения горизонтально транспортера дают поработать 2...3 мин наклонному транспортеру.
Установка скреперная УС-15 (рис. 8.4) предназначена для уборки навоза из открытых навозных проходов при боксовом содержании скота.
Ц
=
<) ad 2 ?
с > р

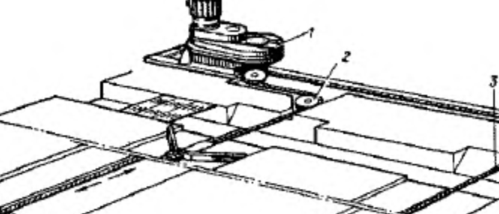

Рис. 8.4. Скреперная установка УС-15: | - привод; 2 - поворотное устройство; 3 - цепь; 4 - скребок; 5 - ползун
Состоит из привода / с механизмом реверсирования, рабочих органов 4 с натяжными устройствами, цепи 3 рабочего контура, поворотных устройств 2 и электрооборудования. В состав привода входит электродвигатель, редуктор с ведущей звездочкой и механизм реверсирования. Редуктор состоит из двух совмещенных редукторов от горизонтального и наклонного транспортеров ТСН-3,0Б. Привод в сборе крепится болтами к металлической раме, которую устанавливают на пол, закрепляют шестью анкерными болтами и бетонируют. Механизм реверсирования электродвигателя включает блок бесконтактных индукционных датчиков, связанных с рычагом, взаимодействующим с двумя упорами на тяговой цепи, блока управления, смонтированного на щите, кнопочной станции, реверсивного магнитного пускателя.
Рабочий орган — скрепер (на установке их два) служит для перемещения навоза. Он состоит из ползуна 5 с шарнирным устройством, на пальцы которого надеты скребки, и натяжного устройства. Для очистки стенок прохода и его дна в каркасе скребка закреплен плоский резиновый чистик. При износе резины может быть выдвинута или повернута другой стороной. Один конец ползуна соединен с цепью, а другой - с натяжным устройством. Длина контура цепи составляет 170 м.
Установка поставляется в двух исполнениях: с круглозвенной цепью 16х80 мм или с кованой цепью. Цепь монтируют по оси навозного канала в канавке, на дно которой укладывают металлическую полосу размером 3x40 мм и закрепляют ее шурупами. Назначение поворотных устройств - изменять направление движения цепи; они унифицированы с поворотными устройствами транспортера ТСН-3,0Б.
Скреперная установка работает в возвратно-поступательном режиме. При рабочем ходе скребки скрепера в одном навозном проходе за счет трения о пол раскрываются на всю ширину канала, захватывают навоз и перемещают его к поперечному навозному каналу. В это время в другом проходе скребки складываются и перемещаются вхолостую в противоположную сторону. После выгрузки навоза первым скрепером происходит реверсирование контура, и в работу вступает второй скрепер. Далее циклы повторяются.
Установка может убирать твердые и жидкие фракции навоза с остатками кормов и подстилкой без предварительного сгребания в кучи. Применяется при ширине канала до 3 м. Аналогичная установка УС-250 с длиной контура цепи 250 м выпускается в трех вариантах: с выгрузкой в один конец, в оба конца или посередине помещения в центральный поперечный навозный канал.
Установка скреперная УС-10 предназначена для уборки жидкого и полужидкого навоза из центральных навозных каналов, закрытых сверху щелевыми полами в навозосборник или навозохранилище. Она выпускается в двух исполнениях: с одной рабочей и одной холостой ветвью или с двумя рабочими ветвями. Рабочие органы (скреперы), поворотные устройства, привод с меха-
низмом реверсирования и электрооборудование такие же, как в скреперной установке УС-15. Основное отличие заключается в том, что на УС-10 на каждой рабочей ветви стоит по три-четыре и более скребка. Расстояние между скребками 10 м, ширина захвата 1,8 м, установленная мощность электродвигателя 3 кВт.
Скреперные установки УС-15 и УС-10 могут работать 18...20 часов в сутки (кроме периода сна животных). Небольшая скорость движения скреперов (0,065 м/с) обеспечивает уборку навоза в присутствии животных, выгонять которых из навозных проходов не требуется. Движущийся скрепер не травмирует коров и, в то же время, не позволяет им ложиться в загрязненных проходах, вынуждая заходить для отдыха в боксы. При контакте с животным, если оно не переступает через скрепер, импортные скреперные установки могут отключаться, а затем после ухода животного автоматически продолжать работу.
Цепи и приводные редукторы скреперов УС-15 и УС-10 полностью унифицированы с аналогичными сборочными единицами транспортеров типа ТСН. Скреперные установки ТСГ-170 и ТСГ-250 в отличие от УС-15 комплектуется четырьмя рабочими органами, что позволяет лучше осуществлять выгрузку навоза, как из торца, так и с середины помещения. Ширина захвата от 1,8 до 3 м, а по индивидуальному заказу - до 4 м.
Транспортер шнековый навозоуборочный ТШН-200 предназначен для уборки навоза в животноводческих помещениях с одновременной погрузкой в транспортное средство. В комплект ТШН-200 входят четыре продольных транспортера, один поперечный, один наклонный и пульт управления. Продольный транспортер представляет собой горизонтальный шнек, помещенный в металлический лоток, расположенный в бетонном канале позади стойл. Поперечный транспортер, также горизонтально расположенный в торце помещения, имеет разнонаправленное вращение к центру или в одну из сторон, к месту расположения выгрузного транспортера.
Наклонный выгрузной транспортер - шнек, помещенный в металлическую трубу диаметром 325 мм с толщиной стенки 8 мм, снабжен реверсивным вклю-
