Автоматическое управление работой поршневого насоса обеспечивается двумя реверсивными золотниками. Система переключения золотников состоит из штанг, пружин, шайб, упорови тяги.
С помощью рычага на тяге переключают реверсивные золотники. Для предотвращения прокручивания поршня на раме установлена направляющая рейка, а на поршне ползун. Для разгрузки корпуса насоса и оси клапана установлена распорка. Рама насоса закрывается кожухом. Воронка поршневого насоса состоит из двух частей - верхней и нижней, которые при монтаже свариваются встык.
Гидроприводная станция создает давление масла в гидросистеме и через исполнительные органы приводит в действие поршневой насос. Станция состоит из электродвигателя, шестеренного насоса и гидробака. Электродвигатель соединен с шестеренным насосом через зубчатую муфту. На внутренней стороне крышки гидробака расположены предохранительный клапан и фильтр тонкой очистки масла. В нижней части бака установлена сливная пробка с магнитом.
Предохранительный клапан служит для ограничения давления в гидросистеме и состоит из корпуса, шарика и упора, поджимаемого пружиной с помощью регулировочного винта. Регулируют клапан на давление 10 МПа и пломбируют.
Уровень масла в баке контролируют по маслоизмерителю, расположенному на боковине бака и состоящему из фланца, масломерного стекла и прокладок. Внутренняя полость бака соединена с атмосферой через сапун.
Навозопровод служит для соединения поршневого насоса с навозохранилищем. Навозопровод состоит из металлических труб с внутренним диаметром 315 мм.
Принцип работы установки заключается в следующем (рис. 8.5, 6). Навоз, подаваемый скребковым транспортером или скреперной установкой из помещения, под воздействием собственной массыи вакуума, создаваемого насосом, поступает через загрузочную воронку в рабочую камеру. После заполнения рабочей камеры клапан перекрывает окно загрузочной воронки и открывает
нагнетательный канал навозопровода. Поршень насоса, совершая рабочий ход, выталкивает навоз из рабочего цилиндра по навозопроводу в хранилище. В случае отклонения от нормального режима установка автоматически отключается и загорается лампа «Авария». После устранения причины отключения для повторного включения установки необходимо выключить и повторно включить выключатель «Авария», при этом лампа гаснет.
Подача навоза поперечным транспортером в установку УТН-10 должна быть равномерной и не должна превышать 10 м?/ч. Применение соломистой подстилки длиной более 100 мм не допускается.
Шнеково-центробежный насос для жидкого навоза НЖН-200 (рис. 8.6) предназначен для перекачки навоза из приемников в транспортные средства или в навозохранилище. Насос 4 с электродвигателем 1/1 и напорной трубой 10 смонтированы на поворотной раме 5 с пневматическими колесами, которая лебедкой 7 и тросом 9 устанавливается при рабочем положении вертикально, а при переездах - горизонтально.
9 fees НЕ
GR LG egeT№ i
ЧИ En He Nos |
5 7])р btАЕНм1 AWо
Sat Ol, SEI. Fae

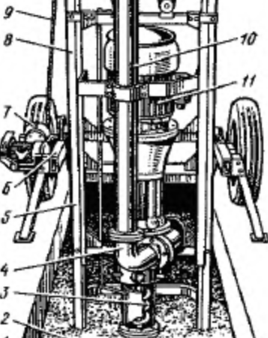

Рис. 8.6. Шнеково-центробежный насос НЖН-200: 1 - навозосборник; 2 - лопастная мешалка; 3 - шиек;4 - насос; 5 - поворотная рама; 6 - опорная рама; 7 - электролебедка; 8 - направляющие салазки; 9 - трос; 10 - напорная труба; 11 - электродвигатель
Насос помещают в навозоприемнике / и включают в работу. При этом мешалка 2 интенсивно перемешивает навоз, и он через окно засасывается в корпус шнека 3, захватывается и подается на рабочее колесо насоса. Соломистые включения измельчаются ножами измельчителя, расположенными между шнеком и рабочим колесом, и еще раз дополнительно - между штифтами, имеющимися в корпусе насоса, и концентрическими канавками в диске рабочего колеса. Далее лопастями колеса навоз выбрасывается из корпуса в напорную трубу для загрузки в транспортные средства или перекачивания в навозохранилище. По мере понижения уровня навоза в приемнике насос с помощью электролебедки 7 опускают по направляющим салазкам 8.
Гидравлические системы удаления и транспортировки навоза. Строительство новых животноводческих комплексов и крупных молочных ферм предусматривает в основном содержание коров без подстилки на относительно теплых полах (резиновых матах или ковриках) при регулируемом микроклимате. В этом случае экономически целесообразны самотечные системы гидравлических способов уборки навоза и транспортировки его к местам храненияи обработки.
Применяют два типа самотечных систем - непрерывного и периодического действия (рис. 8.7). Самотечная система непрерывного действия имеет перекрытые решетками каналы без уклона, в конце которых установлены съемные или поворотные герметичные порожки.
в
Pd ЕВ
Рис. 8.7. Схемы самотечных систем периодического (a) и непрерывного (6)
удаления навоза
