измельчителя. Камни, крупные комки земли и другие инородные предметы, имея большую плотность, чем корнеклубнеплоды, опускаются на дно ванны, крылачом отбрасываются в приемную горловину транспортера и выносятся из машины.
Корнеклубнеплоды по мере продвижения к измельчающему аппарату вторично отмываются встречным потоком чистой воды в шнеке. На верхнем конце шнека расположен выбрасыватель, который — выбрасывает корнеклубнеплоды по откидному направляющему кожуху в измельчитель. Поворотная крышка переходника в случае забивания измелъчителя отклоняется, что предохраняет шнек от поломок. По мере поступления чистой воды из разбрызгивателя грязная сливается в канализацию через переливную трубку.
В измельчителе корнеклубнеплоды предварительно измельчаются горизонтальными ножами на ломтики и поступают на нижний диск, где окончательно измельчаются вертикальными ножами. Для получения мелкой фракции измельченный продукт проходит дополнительно через деку и выгружается через лоток с помощью лопаток нижнего диска.
Технологические регулировки.
- Для мелкого измельчения корнеклубнеплодов установить на шкафу управления переключатель частоты вращения двухскоростного электродвигателя измельчителя в положение «1000 мин», поставить все ножи и деку. 2. Для крупного измельчения корнеклубнеплодов необходимо установить переключатель в положение «500 MHI>, снять часть ножей и деку. 3. При мойке корнеклубнеплодов без измельчения необходимо снять деку и верхний диск измельчителя, а на его место установить стопор нижнего диска. Частота вращения должна быть «500 мин”. 4. При измельчении мерзлых корнеклубнеплодов на верхнем диске устанавливаются сменные горизонтальные ножи с зубчатым лезвием. Переключатель должен быть установлен в положение «1000 Mun».
Измельчитель корнеклубнеплодов модернизированный ИКМ-Ф-10 отличается от ИКМ-5 тем, что шнек выполнен в виде винтовой спирали, а в измельчающем аппарате на нижнем диске вместо вертикальных ножей установлены четыре выгрузные лопасти. Электродвигатель привода имеет большую мощность. Увеличен диаметр шнека с 400 до 600 мм, что устраняет его заклинивание при обработке крупных плодов. По сравнению с измельчителем ИКМ-5 обеспечиваются повышение производительностив 1,5 раза, измельчение крупногабаритных до 10 кг корнеплодов, уменьшение потерь кормов в 2 раза, конструктивной массы - на 5 %. Производительность машины 10 т/ч. Общая установленная мощность — 14,3 кВт. Расход воды - 150 л/т. Доля получаемых ломтиков толщиной до 15 мм - 100 %. Масса измельчителя - 940 кг. Опыт эксплуатации измельчителей ИКМ-5, ИКМ-Ф-10 показал, что они обладают рядом недостатков - потери корма составляют 1,1...2,7 % при допустимых 0,1 %, не обеспечивается удаление плавучих примесей, не полностью отделяются камни диаметром до 100 мм, а камни большего диаметра заклинивают скребковый транспортер и активатор мойки. Агрегат сухой очистки и измельчения корнеклубнеплодов ИКУ-Ф-10 обеспечивает очистку корнеклубнеплодов диаметром до 350 мм от земли, растительных остатков, отделение камней размером до 260 мм, мойку, а также измельчение корнеклубнеплодов всех видов. От ИКМ-Ф-10 отличается наличием барабана сухой очистки корнеклубнеплодов.
Работает следующим образом. Корнеклубнеплоды загружают во вращающийся барабан сухой очистки, в котором отделяется основная масса земли, соломы и других растительных остатков. Из барабана, установленного с зазором относительно загрузочного лотка, корнеклубнеплоды попадают в ванну мойки-камнеотделителя, где потоком воды, создаваемым коническим рабочим колесом с лопатками отмываются и шнеком, имеющим диаметр 900 мм, транспортируются к измельчителю. Степень измельчения регулируется ступенчато изменением частоты вращения дисков измельчителя путем перестановки приводных шкивов.
3.3.5. Машины и оборудование для выемки и подготовки
к скармливанию сенажа и силоса
Для отделения части стеблей от монолита применяют рабочие органы нескольких типов: ножи, сегменты, штифты, шарнирно или жестко подвешенные к одноили двухбарабанному отделителю, ножи цепочноштифтового отделителя. Если ножи цепочно-штифтового отделителя разрыхляют и отделяют материал путем сгребания его в горизонтальной плоскости, то фрезбарабан наряду с отделением массы в вертикальной плоскости измельчает ее.
Резчик силоса типа «Пиранья» (рис. 3.4, а) предназначен для резки всех видов силоса в виде блоков из наземных силосохранилищ и их
транспортировки к месту раздачи или погрузки в транспортное средство.
р|Е ‘с 2a | +
ыр
и | \ | | у \ _« ще.~~ at
Px у Pes . a ° 4
к > Ч -. s
. ==» - ни
а
‘
: <2TRIOUET
=: ° { Е р” ~
НН
- ae.
aan |
6

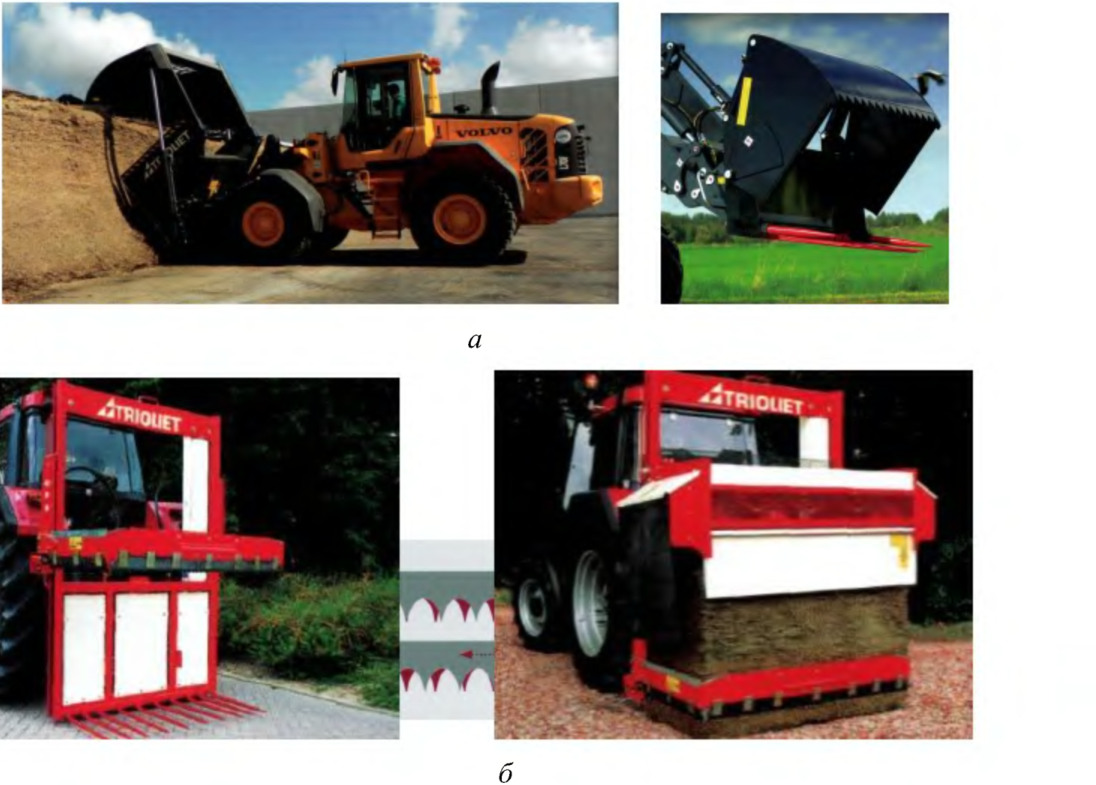

Рис. 3.4. Резчики силоса: a — челюстной типа «Пиранья»; 6 — блочный резчик
