по способу смешивания - гравитационные со смешиванием в падающем потоке, механические с перелопачиванием отдельных порций, механические с перемещением слоев, со смешиванием в кипящем слое, гравитационномеханические, пневматические и циркуляционные; по виду смешиваемых компонентов - для сухих, влажных и жидких кормов;
по расположению рабочего органа - горизонтальные и вертикальные; по типу рабочих органов - барабанные, лопастные, роторные, битерные, шнековые, вибрационные, пропеллерные, турбинные, планетарные;
по скорости вращения рабочих органов для сухих кормов - тихоходные и быстроходные.
У смесителей периодического действия время смешивания не превышает 20 мин. Для большинства смесителей достаточно 7...12 мин. Для шнековых смесителей непрерывного действия качественное смешивание комбикормов происходит при длине шнека 0,9...1 м.
Смесь считается однородной, если в каждой единице ее объема процентное содержание отдельных компонентов равно процентному содержанию этих же компонентов во всей смеси. На практике об удовлетворительном качестве смешивания можно судить по присутствию наименьшего компонента смеси в пробе или по наличию в ней плохо смешивающегося компонента.
Легко смешиваются зернистые материалы, например зерновые компоненты при производстве комбикормов. Практически не смешиваются длинноволокнистые материалы. Поэтому приготовление смесей из стебельных кормов часто производят по принципу образования «слоеного пирога» путем послойной выдачи нескольких компонентов на один сборный транспортер. Наибольшее распространение для смешивания сыпучих кормов получили шнековые, лопастные и ленточные мешалки смесителей с неподвижными камерами (рис. 3.7). Барабанные смесители с вращающимся корпусом различаются формой корпуса и его расположением по отношению к оси вращения. Наибольшее — распространение получили горизонтальные 51
цилиндрические барабанные смесители. Они относятся к тихоходным машинам, так как окружная скорость вращения их корпуса составляет 0,17...1,0 м/с. Примерно через 10 оборотов цилиндрического корпуса в сегменте можно наблюдать достаточно однородное распределение частиц.
aaT# у 48 ь 2
4e
aen
3

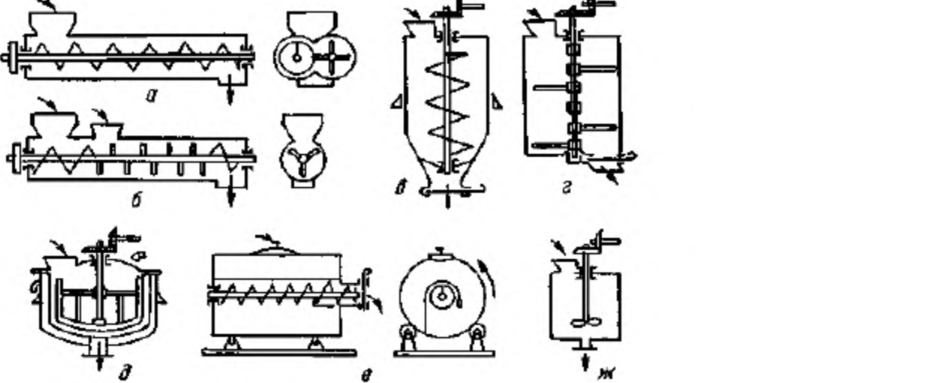

Рис. 3.7. Схемы смесителей:
непрерывного действия: а — горизонтальный шнеково-лопастной двухвальный, б - горизонтальный шнеково-лопастной одновальный;
периодического действия: в - вертикальный шнековый, 2, д - лопастные, е — барабанный, ж — пропеллерный; з — ленточные мешалки смесителей
Влажные кормовые смеси из стебельчатых кормов и корнеклубнеплодов приготавливаются преимущественно на тихоходных горизонтальных одно- или двухвальных лопастных смесителях периодического действия. Базовой моделью для унифицированного ряда смесителей является смеситель-запарник С-12А.
3.3.8. Запарники
Тепловые кормоприготовительные аппараты бывают огневые и электрические. К огневым относятся кормозапарочные агрегаты, запарочные чаны; запарники-мялки, запарники-смесители.
Электрические бывают с нагревательным элементом, расположенным внутри запарочного чана, и с электродным котлом-парообразователем. Все аппараты по создаваемому давлению бывают низкого и повышенного давления, периодического и непрерывного действия.
Устройство и принцип работы запарников рассмотрим на примере смесителя-запарника C-12A, предназначенного для приготовления сырых или запаренных кормовых смесей влажностью 65...80 % из предварительно измельченных кормов. Он состоит (рис. 3.8) из корпуса, парораспределителя 11, лопастных валов с мешалками 8, 9, выгрузного шнека 10, выгрузной горловины с клиновой задвижкой, привода 5, системы управления выгрузного шнека и задвижки 3.
1 LEZ@> =2 ©)
Е:
2 г. 2 АWe rs
Fg RIZE ea KL A
SUE) ye] < <
АСК
SO VS
7
NSD

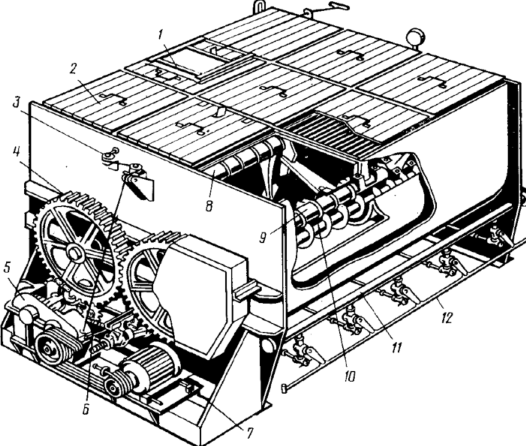

Рис. 3.8. Смеситель-запарник - кормов С-12:
1 - крышки смесителя; 2 - щит; 3 - система управления шнеком и задвижкой; 4 - зубчатые колеса; 5 - редуктор привода; 6 - натяжное устройство цепной передачи; 7 - натяжное устройство; 8, 9 - левый и правый лопастные валы; 10 - выгрузной шнек; 11 - парораспределитель; 12 - система управления парораспределителя
Корпус представляет собой сварную конструкцию. В нем размещены две лопастные мешалки, вращающиеся навстречу. Каждая мешалка состоит из вала,
