взвешивания, входящих в пакет SILOKING Wireless SWT, возможно также управление функциями гидравлики. Так, с кабины погрузчика можно задействовать нужную в данный момент функцию (например, управлять противорезами при необходимости роспуска тюков или рулонов).
Принципиальным недостатком кормомиксеров с горизонтальным расположением ножей являются частые поломки при попадании в бункер камней и металлических предметов. У вертикальных кормомиксеров заклинивание шнека маловероятно, так как при попадании посторонних предметов последние отбрасываются вращающимся шнеком к стенке бункера. Еще одно преимущество вертикального кормомиксера - его шнеки не наматывают на себя сено или сенаж из рулонов и не забиваются.
Бункер кормомиксера загружают до 75% объема, что предотвращает выпадение кормосмеси из бункера при ее перемешивании. Обычно продолжительность приготовления кормосмеси не превышает 10...15 минут. После загрузки последнего компонента понижают обороты шнека. При этом измельчение и смешивание компонентов производится непрерывно от начала загрузки до завершения раздачи кормосмеси, в том числе и при транспортировке корма.
Горизонтальный кормомиксер с фрезерным барабаном (рис. 3.18) состоит из следующих основных сборочных единиц: фрезбарабана /, стрелы 2, верхних шнеков /0, редуктора привода 6, нижнего шнека // с ножами и бункера 3.
Бункер цельнометаллический, У-образной формы, смонтирован на раме. Бункер связан с рамой тремя (или четырьмя) взвешивающими тензодатчиками, что обеспечивает гарантированное высокоточное взвешивание. Ходовая часть представляет собой одноосный прицеп с двумя пневматическими колесами и регулируемое прицепное устройство.
Внутри бункера расположены рабочие органы, выполненные в форме двух горизонтальных верхних 10 и одного нижнего шнеков, приводимых от вала отбора мощности трактора через понижающий редуктор 6. Верхние шнеки обеспечивают циркуляцию кормосмеси в бункере и, соответственно,
эффективное смешивание компонентов. На нижнем шнеке крепятся ножи с гладкими /3 и зубчатыми /4 лезвиями, которые измельчают корм. При износе лезвий ножи переворачиваются другой стороной. На стенках бункера, в камере нижнего шнека закреплены противорежущие пластины /2.
а
2 3
‚
Lat 5 oe 4
ВО re: > д: i Wh ate) I
аш? ГО | а - = a 2 м. к:
1‘
) ”
^
фл
» 6
9 8 7
я
— 14
——w
^ ~~
$, ey. J i
— 11 у
— Pa |
> Ч“ ‘ %4 ee

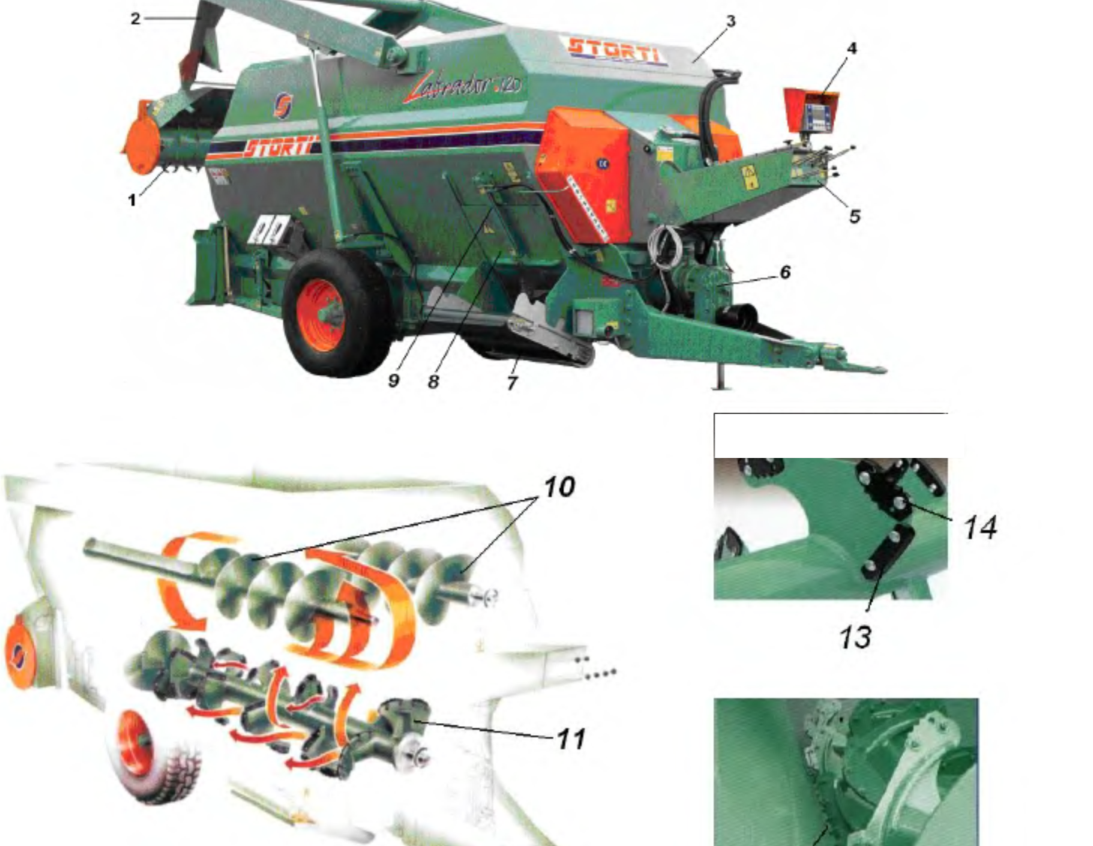

Рис. 3.18. Кормомиксер горизонтального типа:
ny
1 - фрезерный барабан; 2 — стрела; 3 — бункер; 4 — дисплей весового устройства; 5 — органы управления; 6 - редуктор; 7 - выгрузной транспортер; 8 - выгрузная заслонка; 9 - гидроцилиндр управления выгрузной заслонкой; 10 — разравнивающие шнеки; 11 -— нижний измельчающий шнек; 12 - противорежущая гребенка; 13 - нож с гладким лезвием; 14 — нож с зубчатым лезвием
В передней нижней части бункера вырезаны прямоугольные окна, закрываемые шибером 8. Ниже окон смонтирован выгрузной ленточный транспортер 17. Раздача корма возможна на одну или одновременно на обе стороны. Высота выгрузного транспортера регулируется гидроцилиндром. Норма выдачи корма регулируется шибером 8, управляемым гидроцилиндром 9. Фреза обеспечивает загрузку с измельчением силоса (сенажа) непосредственно из силосной траншеи (бурта) высотой до 4 м. Таким же образом загружается сено (солома) из хранилища грубых кормов. Для подгребания рассыпавшихся кормов кормомиксер имеет бульдозерную лопату. Программируемый блок управления сохраняет в памяти до десяти рационов из 10...20 компонентов, что дает возможность правильно смешивать корма для различных групп животных. Крупно-цифровой экран дисплея 4 позволяет контролировать загружаемое количество корма. Устройство взвешивает корма, находящиеся в бункере, по мере загрузки, а также во время их раздачи, а для удобства работы система снабжена звуковой или световой сигнализацией.
Рацион каждой группы животных сохраняется в памяти для упрощения управления кормлением скота. Указывается группа и количество животных в группе, а система сама подсчитает, какие корма, и какое количество нужно загружать. Взвешивающее устройство позволяет загружать корма без отклонений, несмотря на вибрацию, динамические удары, наклоны бункера. Крутящий момент от вала отбора мощности трактора и карданный вал, передается через понижающий редуктор на звездочку и цепную передачу всех трех перемешивающих шнеков.
Органы управления 5 закреплены в передней части кормомиксера. Ими управляют через заднее окно кабины трактора. Дополнительно может быть установлено дистанционное управление, позволяющее из кабины или загрузочной площадки управлять всеми процессами загрузки и смешивания кормов.
Вертикальный кормомиксер (рис. 3.19) состоит из загрузочного бункера
