J, шасси с рамой 2 Ha одно- или двухосном пневматическом ходу, шнека 8 с режущими ножами 9, ножей-противорезов 7, редуктора 4, транспортера выгрузки кормосмеси 3, электронной системы взвешивания 13, дисплея управления 5, смотровой лесенки б с площадкой. В связи с интенсивным истиранием внутренней поверхности конусообразного бункера он выполнен из толстого листового металла и может быть объемом от 4,5 до 26 м‘.3
6
5 т 7
\ = ‘ diate St
Е 4 —_ —
er pee
a? u 4 ‘rl
8
, < B
—17
aaa
|”
ine A и) « ным № A& < 0И
> ——ШИ= _ ORF?aEгee
/
9

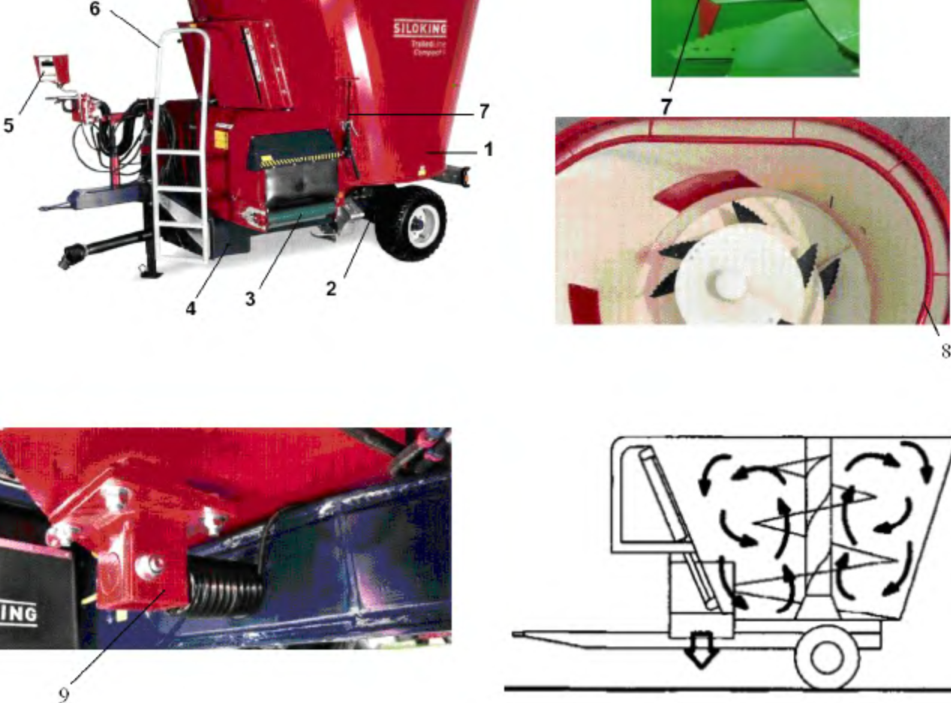

Рис. 3.19. Кормомиксер вертикального типа:
1 - бункер, 2 — рама ходового устройства с тензодатчиками взвешивания; 3 - двухсторонний выгрузной транспортер; 4 — двухскоростная коробка передач; 5 — дисплей весового устройства; 6 - смотровая лесенка; 7 - противорежущие ножи, 8 — отбойная дуга; 9 — тензодатчик весового устройства
Бункер устанавливается на три тензодатчика 13, два из которых расположены на оси колес, а один - сцепке кормомиксера. В центре корпуса
бункера вращается вертикальный спиралевидный шнек переменного диаметра, на витках которого закреплены специальные серповидные ножи 9.
Привод шнека осуществляется от вала отбора мощности трактора через карданный вал и понижающий конический редуктор //, находящийся под днищем кормомиксера. Шнек совершает 29...32 оборота в минуту. Толщина витков шнека - 15 мм. Внутри бункера устанавливаются один или два регулируемых противореза 7, расположенные симметрично в корпусе. Они служат для ускорения измельчения длинностебельных кормов. Нижний конец витка шнека снабжен планкой 10 с прорезями для регулирования ее по высоте и захвата корма с днища бункера. С противоположной стороны находится дополнительный виток 12, обеспечивающий более равномерную разгрузку готовой кормосмеси через выгрузное окно бункера. Смешивание кормов происходит по мере их измельчения и вращения шнека. Перемешиваемая масса медленно поднимается винтовой навивкой шнека вверх и оседает вдоль стен бункера, совершая непрерывное вертикальное и горизонтальное движение, что обеспечивает качественное смешивание кормов. Форма бункера и шнека обеспечивают формирование двух камер. Нижняя камера обеспечивает начальную резку кормов (небольшое расстояние между витками шнека и стенкой бункера). Шнеком корм подается в верхнюю, более вместительную, объем которой зависит от положения противорезов. При этом кормосмесь аэрируется, не уплотняется и остается сыпучей. Для предотвращения выпадения кормосмеси из бункера в верхней его части имеется отбойная дуга 14.
В передней части бункера расположено выгрузное окно с шибером, управляемым гидроцилиндром. Кормосмесь выгружается сразу или поступает на ленту реверсивного поперечного ленточного транспортера с приводом от гидродвигателя.
Значительная доля отказов кормомиксеров связана с выходом из строя тензодатчиков взвешивающего устройства вследствие вибрации, атмосферных осадков, перепадов температуры и влажности.
В среднем при продолжительности времени утреннего кормления до 3...3,5 часа для комплекса на 400 коров достаточно одного кормомиксера, а на 800 коров - два кормомиксера.
Контрольные вопросы и задания
-
Назовите зоотехнические требования к кормам и кормовым смесям и основные технологические схемы переработки кормов.
-
Какие машины для измельчения, мойки и смешивания кормов вы
знаете?
- Опишите принцип работы и регулировки молотковой дробилки
ДКМ-5.
-
Как осуществляется процесс внесения подстилки в стойла с использованием измельчителя-выдувателя?
-
Опишите технологический процесс мойки и измельчения
корнеклубнеплодов в машине ИКМ-5.
- Назовите машины, используемые для выемки силоса и сенажа. 7. Опишите принцип работы весового дозатора непрерывного
действия.
-
Назовите режимы работы измельчителя-смесителя ИСК-ЗА. 9. Каков порядок загрузки кормов в смеситель-запарник С-12А? 10. Назовите основное оборудование для производства травяной муки
-
и гранулированных кормов.
-
И. Назовите виды кормовых смесей.
-
В чем заключается новая концепция стационарных кормоцехов? 13. Изобразите технологическую схему и опишите работу
кормомиксера с вертикальным шнеком.
- Назовите основные преимущества и недостатки кормомиксеров с
горизонтальными и вертикальными шнеками.
