располагается под дном кормушки. Перемещение лента осуществляется приводной станцией 2 с приводным барабаном /.
Кормушка 3 выполнена в виде железобетонного короба, который одновременно является связующим звеном между приводной и натяжной станциями.
2GLQSEE3 4 5 6 ‘7
Г
|
ЕКА
mw 4 5 6
1S 7 ion ee |i 1 Ea
= : a' 7
"Tor SSP MTortrs0 9 8
в п
6
$. РЕВ . г. 8
С ЕЕ ———®. 9
12
3 4 7 fe 10
74 У
277 Ав 14
о РИ Sd
“+
6

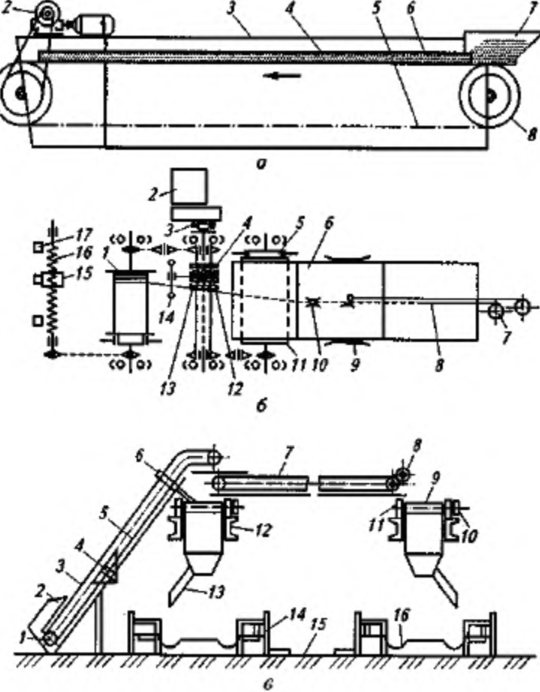

Рис. 4.1. Схемы ленточных кормораздатчиков:
а - РВК-Ф-74-1: | - приводной барабан; 2 - приводная станция; 3 - кормушка; 4 - корм; 5 - цепь; 6 - лента; 7 - загрузочный бункер; 8 - натяжной барабан;
6 - КЛО-75: | - нижний барабан; 2 - мотор-редуктор; 3,13- муфты; 4, 12 - кулачковые полумуфты; 5 - тормозное устройство; 6 - лента; 7 - каретка с блоками; 8 - тяговый канат; 9, 10 - направляющие; 11 - верхний барабан; 14 - механизм переключения; 15 - гайка; 16 - винт; 17 - концевой выключатель; в - РК-50: | - приводной барабан; 2 - загрузочный лоток; 3 - лента; 4 - натяжное устройство; 5 - наклонный транспортер; 6 - кронштейн; 7 - поперечный транспортер; 8 - привод поперечного транспортера; 9 - транспортерраздатчик; 10 - коноид; 11 - ходовые катки; 12 - направляющие; 13 - поворотный направляющий лоток; 14 - стойла; 15 - навозный проход; 16 - кормушки
Вдоль днища желоба размещена деревянная доска с двумя продольными деревянными направляющими. Деревянные детали устанавливают для уменьшения износа ленты рабочего органа.
На другом конце раздатчика находится натяжная станция с барабаном 8 и приемным бункером 7 корма. Натяжение рабочего органа производят перемещением оси натяжного барабана в пазах рамы с помощью винтови гаек.
При включении привода на движущуюся ленту дозировано из мобильного раздатчика типа КТУ-10А выдается корм 4. При достижении последнего кормового места лента останавливается с помощью концевого выключателя. Для удаления несъеденного корма вручную включается обратное движение ленты, и остатки корма выгружаются под приемный бункер. При ручной загрузке кормораздатчика скорость движения ленты уменьшают перестановкой звездочек привода.
Достоинством этого кормораздатчика являются простота конструкции, 06служивания и высокая надежность в работе, а недостатком - необходимость установки на время раздачи легкосъемных ограждений кормушки для предотвращения поедания первых порций корма животными, а также порывы прорезиненной ленты из-за ее протирания при вылизывании животными кормов. Производительность при механизированной загрузке 25 т/ч, установленная мощность привода 5,5 кВт.
Кормораздатчики ленточные КЛО-75 с односторонним и КЛК-75 с двусторонним подходом животных аналогичны по назначению РВК-Ф-74-1.
Особенностью этих кормораздатчиков является использование в качестве раздающего органа в них стальной ленты толщиной | мм. Она дешевле резинотканевой и долговечнее в работе.
Кормораздатчик КЛО-75 обычно используется при привязном содержании крупного рогатого скота, а КЛК-75 - при беспривязном.
Кормораздатчик КЛО-75 (рис. 4.1, 6) включает в себя приводную станцию, состоящую из мотор-редуктора 2, верхнего барабана 11 для наматывания ленты 6 и нижнего / для наматывания тягового каната (троса) 8 с помощью направляющих 9 и [0 соответственно для ленты и каната. Канат перекинут через блоки каретки 7.
Управление работой кормораздатчика осуществляется при помощи механизма переключения /4 с использованием муфт3 и 13, полумуфт 4 и 12, винтовой пары с винтом /6 и гайкой 15, а также концевых выключателей 17. Тормозное устройство 5 кормораздатчика препятствует самопроизвольному разматыванию ленты.
В процессе раздачи корма, аналогично с РВК-Ф-74, тяговый канат наматывается на нижний барабан, а лента сматывается с верхнего барабана. При обратном ходе лента наматывается на верхний барабани с нее счищаются остатки корма специальным плужком. После завершения обратного хода привод кормораздатчика автоматически отключается при помощи второго концевого выключателя.
Кормораздатчик РК-50 предназначен для раздачи измельченных грубых и сочных кормов, а также влажных смесей крупному рогатому скоту. Кормораздатчик рассчитан на 100 или 200 голов. Он устанавливается в среднем поперечном проходе животноводческого помещения.
На рис. 4.1, в представлена схема кормораздатчика РК-50 в исполнении на 200 голов. Он состоит из двух транспортеров-раздатчиков 9, поперечного 7 и наклонного 5 ленточных транспортеров. Раздатчик устанавливается над сдвоенными кормушками при беспривязно-боксовом содержании крупного рогатого скота или над кормушками с кормовым проходом 0,7 м при привязном содержании на высоте соответственно 1,6 и 2,6 м и передвигается на ходовых катках 11 по направляющим 1/2. В нижней части транспортера-раздатчика находится поворотный направляющий лоток /3, который сбрасывает корм в кормушки /6. При раздаче корма в спаренные кормушки поворотные направляющие лотки снимаются.
Поперечный транспортер 7 имеет привод 8 и располагается над транспортерами-раздатчиками. Длина его выбирается с учетом ширины кормового прохода или спаренной кормушки, двух длин стойла 14 и ширины навозного прохода 15.
Наклонный транспортер 5 устанавливается на кронштейне 6 таким образом, чтобы обеспечить загрузку поперечного транспортера 7 кормом. Он имеет
