тельный наклонный транспортер демонтируют, снимают заслонку левого окна поперечного транспортера. Устанавливают норму выдачи корма согласно рациону. Когда агрегат поравняется с кормушками, включают BOM трактора. При этом продольный транспортер подает корм к битерам, которые разрыхляют его и направляют на поперечный транспортер. Поперечный транспортер подает корм в кормушки.
При раздаче корма на одну сторону переставляют цепь привода левого полотна поперечного транспортера. Раздавать корм в высокие кормушки с использованием дополнительного наклонного транспортера можно только на правую сторону. В этом случае два полотна поперечного транспортера заменяют одним и переставляют соответственно цепь его привода.
Чтобы предотвратить поломки телескопического соединения карданного вала, необходимо на поворотах выключать ВОМ, т.к. карданный вал может работать при угле поворота не более 15°. При больших углах поворота агрегата карданный вал нужно установить в транспортное положение. При подаче кормораздатчика назад необходимо блокировать передние колеса. Модификация КТУ-10А - кормораздатчик ПКТУ-10А имеет в передней части бункер для концентрированных кормов, выгружаемых непосредственно на поперечный транспортер.
Грузоподъемность кормораздатчика КТУ-10А составляет 3,5 т, производительность на раздаче кормосмеси с объемной массой 300 кг/м? — до 80 т/ч, масса кормораздатчика - 2250 кг.
Аналогичную конструкцию и принцип работы имеют кормораздатчики СРК-10 (Республика Беларусь) (рис. 4.5).
СРК-10 -
47 <
*, :
-
“len
Ш
- J

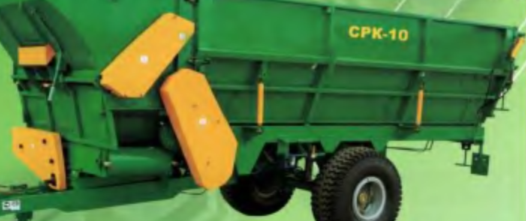

Рис. 4.5. Мобильный кормораздатчик СРК 10 (Беларусь)
Контрольные вопросы и задания
-
Назовите основные зоотехнические требования, предъявляемые к кормораздающим устройствам.
-
Опишите принцип работы стационарного кормораздатчика внутри кор-
мушек.
-
Опишите принцип работы стационарного кормораздатчика над кормушками.
-
Как работает кормовой вагон?
-
Какие стационарные кормораздатчики для раздачи кормов на фермах крупного рогатого скота вы знаете?
-
Как регулируется норма выдачи корма в кормораздатчике KTY-10A?
Глава 5. Машины и оборудование для водоснабжения и поения животных
5.1. Схемы водоснабжения
Хорошо организованное поение может способствовать повышению удоев у коров на 25...30 %. С повышением удоев потребность в воде увеличивается, поэтому животные должны иметь постоянный доступ к воде. Корова с удоем 12 JI выпивает в сутки 35...40 л воды.
Большое значение имеет температура воды. При поении холодной водой, особенно в зимний период, часть энергии корма расходуется не на образование продукции, а на нагревание самой питьевой воды до температуры тела животного. Это снижает эффективность использования кормов.
Возможные схемы водоснабжения представлены на рис. 5.1. Для забора воды из открытого источника сооружают приемный береговой колодец J (рис. 5.1, а), в который вода поступает по трубе самотеком. Из колодца вода центробежным или вихревым насосом насосной станции 2 подается по напорному участку водопроводной сети в водонапорную башню 3, из которой по магистральному водопроводу самотеком поступает к потребителям 5.
cm
pas
129 5
р 2 LP Е
Е Ай ‘eg
4
р
a г om Df
a5 rm teas eaeJ 1 b, cooBye neo
аа a
: TY fA
—s

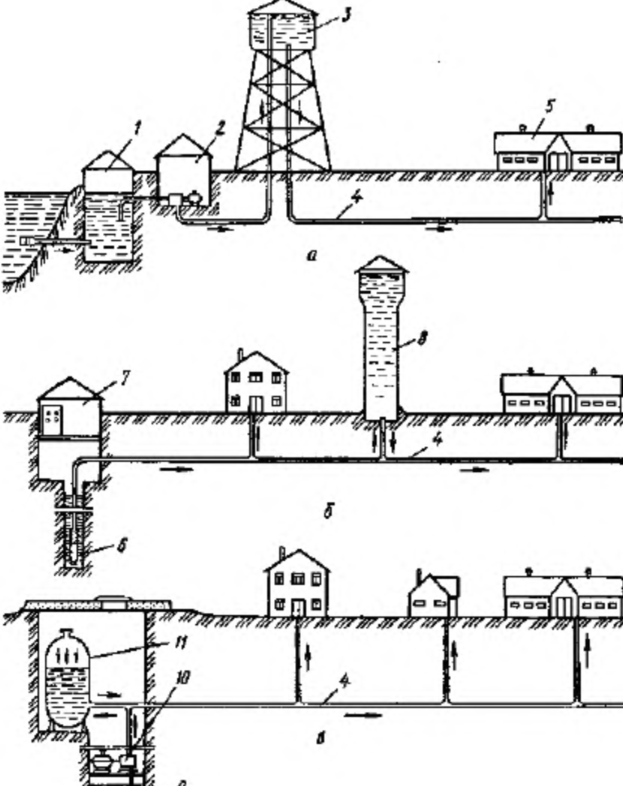

Рис. 5.1. Схемы водоснабжения при разных способах забора воды: а - из открытого водоема; 6 - из бурового колодца; в — из шахтного колодца 1 - береговой колодец; 2 и 10 - насосные станции; 3 - водонапорный бак; 4 - водопроводная сеть; 5 - коровник; 6 - буровой колодец; 7 - насосная станция с погружным электронасосом; 8 - водонапорная башня; 9 - шахтный колодец; 11 - воздушно-водяной бак безбашенной автоматической водокачки
Забор воды из подземного источника осуществляется с помощью трубчатого (бурового) или шахтного колодца (рис. 5.1, 6, в).
В этом случае вода поднимается поршневыми, погружными и винтовыми насосами или водоструйными установками и ленточными водоподъемниками. Здание насосной станции строят над колодцем.
Водонапорная башня служит для создания запаса воды, который необхо-
