духа в ведро и выливания молока при его случайном опрокидывании. При переноске аппарата на крючки подвешивают коллектор со стаканами. В нижней части ведра имеется ручка, используемая дояркой при сливе молока из ведра в другие емкости. Для впуска воздуха внутрь ведра на крышке имеется клапан.
На крышке под пульсатором находится отверстие, перекрываемое обратным клапаном. Он позволяет отсасывать воздух из ведра, но препятствует его поступлению в случае снижения вакуума или при спадании шланга с крана.
! 7 ae
{ 2 5 oe
etn 2 6 7
i 77 РЯ LEL LAS LOE 22 : {| К 3
FH , is 3 г g va
ae
ы ЕЕ - 2—4 iy
A~ И y
9
a 1РАТИ 2
EZ 1 Е Fi) о.
а) 6)
Рис. 7.4. Устройство пульсатора (a) и коллектора (6) доильного аппарата «Волга»:
а: | - регулировочный винт; 2 - канал; 3 - крышка; 4 - стержень клапана; 5 - резиновая мембрана; 6 - корпус; 7 - прокладка; 8 - нижний клапан; 9 - подставка пульсатора; 10 - камера обратного клапана
[- камера постоянного вакуума; /, ГУ - камеры переменного вакуума; Ш - камера постоянного атмосферного давления
6: 1, 4, 8 - патрубки; 2 - клапан; 3 - патрубок для сбора молока; 5 - крышка; 6 - винт; 7 - кронштейн; 9 - шайба; 10 - мембрана; 11 - направляющая; 12 — корпус
[- камера постоянного вакуума; И, [У - камеры переменного вакуума; /Ш - камера постоянного атмосферного давления; A - отверстие
Пульсатор (рис. 7.4, а) доильного аппарата имеет пять камер: нижнюю обратного клапана /10; [, П - постоянного и переменного вакуума; III - постоянного атмосферного давления; /У - переменного вакуума (управляющая): OT скорости отсоса или заполнения ее воздухом зависит частота работы пульсатора и доильного аппарата.
Камеры П и ГУ между собой соединены каналом, площадь поперечного сечения которого регулируют винтом. Камера / через патрубок, резиновый шланг и магистральный трубопровод соединена с вакуум-насосом. Внутри пульсатора установлена клапанная система, состоящая из стержня с шайбой 4, резиновой мембраны 5 и нижнего клапана 8.
Коллектор (рис. 7.4, 6) предназначен для сбора молока из доильных стаканов и создания третьего такта - такта отдыха. Он состоит из корпуса 2, крышки 8, стержня 4, клапана 3, направляющей клапана 5, резиновой мембраны 6, резиновой уплотняющей шайбы 7, кронштейна 9 с винтом 10.
В коллекторе имеются четыре камеры: / - постоянного вакуума; ПИ - переменного вакуума; ПГ - постоянного атмосферного давления; [У - переменного вакуума.
Камера И сообщается с камерой /[ через отверстие, перекрываемое нижней плоскостью клапана. Камера / отделена от камеры Ш направляющей, отверстие в которой перекрывается верхней плоскостью клапана. Камера /У от камеры Ш отделена резиновой мембраной.
На корпусе коллектора расположены патрубки с косыми срезами, при помощи которых автоматически перекрываются патрубки стенками молочных трубок в тот момент, когда стаканы ставят на соски вымени коровы.
Для подключения воздушных патрубков, отходящих от межстенных камер стаканов, на крышке коллектора расположены четыре патрубка. Пятый патрубок предназначен для соединения камеры JV коллектора с камерой ИП пульсатора. Нижний патрубок молочным шлангом соединяют с доильным ведром.
Для предотвращения спадания стаканов с сосков и для лучшего удаления молока из молочного шланга во время такта отдыха в дне корпуса коллектора
сделано отверстие - канал диаметром 1,5 мм. За счет этого отверстия в камере И коллектора и подсосковых камерах доильных стаканов поддерживается в такте отдыха вакуум 13,3 кПа, что позволяет доильные стаканы и коллектор не подвязывать шлейкой.
Работа доильного аппарата (рис. 7.5). До подключения доильного аппарата к вакуумной системе давление во всех камерах пульсатора, коллектора и доильного стакана равно атмосферному.
т
$ ТЯ У Лё
ЧРAro bl aef
Г ie 55, #
ck, <a ns
ии Monona и
\
Stan 2
А ти и Ш К ТЕ ТИ
SEES Fite PS
5 ЗИ, a) 2
‘ тSIO ре= 6 аt I .

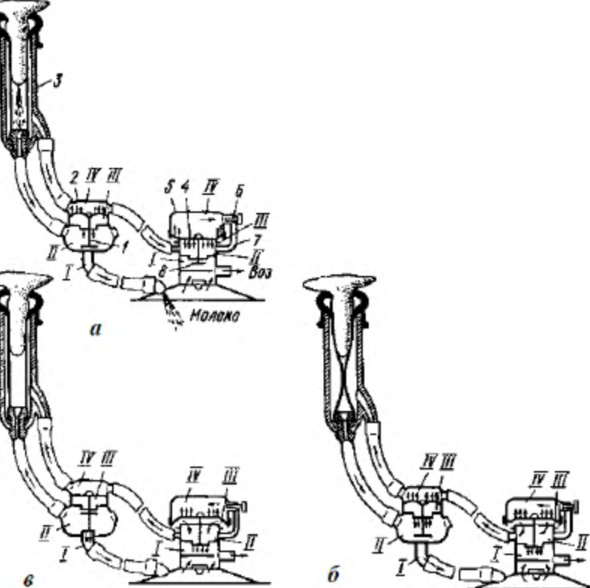

Рис. 7.5. Схема работы трехтактного доильного аппарата «Волга»: а - такт сосания; 6 - такт сжатия, в - такт отдыха
| - клапан коллектора; 2 — коллектор; 3 - доильный стакан; 4 — мембрана; 5 — пульсатор; 6 - регулировочный винт пульсатора; 7 — канал; 8 - клапан пульсатора; /-[V— камеры
После подключения доильного аппарата в камере / пульсатора создается вакуум. Под действием потока воздуха клапан открывается, и вакуум проникает в камеру ИП пульсатора, а затем в камеру ГУ коллектора и межстенные камеры доильных стаканов. В это же время вакуум проникает в камеру обратного клапана, в доильное ведро и в камеру/ коллектора.
