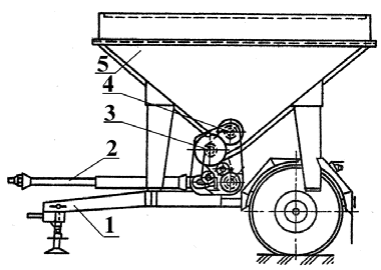

Измельчение корнеклубнеплодов непосредственно перед выдачей их животным уменьшает потери питательных веществ. Общим недостатком мобильных измельчителей корнеклубнеплодов является отсутствие устройств для очистки от загрязнений и отделения камней.
Измельчитель ИКС-5 (и его модификации) предназначен для мойки и измельчения корнеклубнеплодов [14, 27, 41, 78]. Он разработан в двух вариантах: с открытым загрузочным бункером и закрытым. Имеет винтовой конвейер, ванну, систему мойки и измельчитель. Ширина открытой части загрузочного бункера в первом варианте 2,5 м, ёмкость – 3 м³, что позволяет этой модели работать самостоятельно и загружать её автосамосвалами. Она рассчитана для загрузки транспортёрами ТК-5 или ТК-5Б в поточной линии кормоцеха. При выполнении технологического процесса очищенные в моечной ванне корнеклубнеплоды и отмытые в шнековой мойке подаются шнеком к ротору, где под действием шарнирных молотков и противорежущей гребёнки измельчаются, а затем выгружаются.
Корнерезка КПИ-4 стационарного типа предназначена для измельчения предварительно вымытых корнеклубнеплодов в стружку и мелкую мезгу (пасту) [2, 40]. Можно использовать в технологических линиях кормоприготовительных отделений или цехов животноводческих ферм, а также в условиях небольших ферм и фермерских хозяйств. Машина выпускается в двух исполнениях: основное исполнение КПИ-4 предназначено для грубого (крупного) измельчения; исполнение КПИ-4-01 предназначено для мелкого измельчения корма. Они имеют два диска со сменными ножами, что позволяет получить более широкий диапазон измельчения кормов в зависимости от вида животных, для которых необходимо измельчать корм.
-

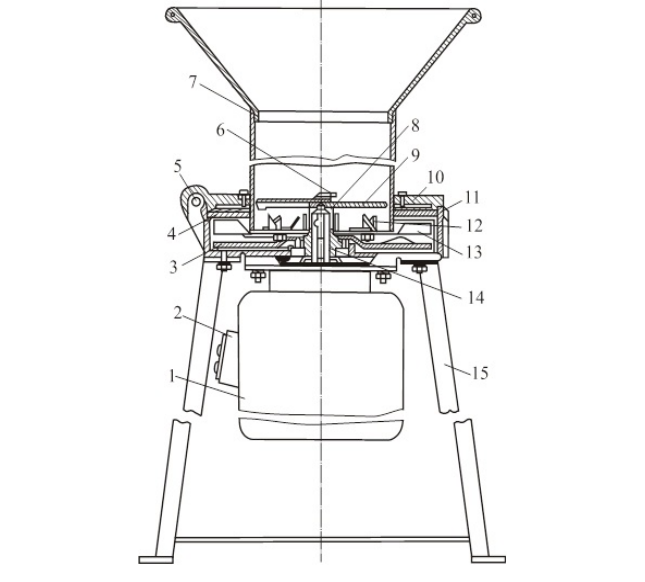

1 – электродвигатель; 2 – магнитный пускатель; 3 – выбрасыватель; 4 – дека; 5 – палец шарнира; 6 – специальный болт; 7 – бункер; 8 – ступица верхнего диска; 9 – верхний диск с ножом; 10 – крышка камеры измельчения; 11 – корпус камеры измельчения; 12 – вертикальные ножи;
-
13 – лопасти нижнего диска; 14 – ступица выбрасывателя; 15 – станина
Корнерезка состоит (рис. 10) из станины 15 , бункера 7 , измельчающего аппарата и системы электрооборудования. Станина изготовлена из прокатных профилей. На ней закреплены все другие узлы. На внутренней стороне бункера крепится угольник, удерживающий вместе с диском 9 корнеклубнеплоды от вращения.
Измельчающий аппарат состоит из корпуса 11 , в котором размещены две части: верхняя и нижняя. Верхняя часть состоит из диска 9 с горизонтальным заменяемым ножом. Нижняя часть аппарата состоит из двух дисков, скрепленных между собой болтами. Между дисками расположены четыре лопатки 13 (две внутренние и две внешние) и четыре вертикальных ножа 12 , два из которых имеют внутреннюю,
а два – внешнюю заточку. В корпусе измельчающего аппарата устанавливают деку с зубьями или без зубьев. Корпус укреплён на станине болтами. Сбоку к нему присоединён выбросной рукав, снизу – фланцевый электродвигатель 1 . Ступица 14 швырялки (выбрасывателя) закреплена шпонкой на валу электродвигателя, на ней посажены нижние диски и ступица верхнего диска. Между дисками установлены шайбы для сохранения зазора 2…3 мм. Для предотвращения попадания влаги в электродвигатель на валу устанавливают резиновый сальник. Сменный горизонтальный нож крепится дужками и болтом 6 в прорези верхнего диска 9 . Вертикальные ножи закреплены между нижними дисками. Крышка 10 шарнирно соединена с корпусом и в рабочем положении фиксируется двумя накидными болтами. На крышке жёстко закреплён бункер 7 . Нижняя цилиндрическая часть деки 4 выполнена в виде зубьев. С машиной также поставляется дека без зубьев (для исполнения КПИ-4) с укороченной цилиндрической частью. Дека прижимается к корпусу крышкой.
В состав электрооборудования корнерезки входят электродвигатель 4АМ112МВ6СУ1 (для корнерезки КПИ-4) и 4АМ112М4СУ1 (для корнерезки КПИ-4-01) мощностью соответственно 4,0 и 5,5 кВт и автоматический выключатель 2 типа АЕ, который защищает электродвигатель от коротких замыканий в электросети и от длительных перегрузок.
Технологический процесс заключается в следующем. При измельчении корнеклубнеплодов в стружку, на валу электродвигателя монтируют швырялку (выбрасыватель) 3 и верхний диск 9 . Толщина стружки зависит от номера ножа. Ножи верхнего диска маркированы цифрами 5 и 8. При использовании ножа с № 5 основная масса частиц будет толщиной 7…10 мм, с № 8 – больше 10 мм. При этом в корпус измельчающего аппарата устанавливают деку без зубьев. Рабочий процесс в этом случае протекает следующим образом. Загружаемые в бункер корнеплоды попадают на верхний диск и удерживаются от вращения угольником. Нож, прикреплённый к диску, измельчает их. Срезанные частицы попадают на выбрасыватель, лопасти которого выносят их из машины через выбросной рукав в кормораздатчик или другие машины для дальнейшей обработки.
При измельчении корнеклубнеплодов в мезгу на ступицу выбрасывателя устанавливают нижний диск с лопастями и вертикальными ножами 12 , а в корпусе измельчающего аппарата – деку с зубьями (для исполнения КПИ-4-01). В этом случае измельчённая верхним ножом масса падает на нижний диск и отбрасывается к деке. На пути движения масса измельчается ножами с внешней заточкой. Частицы, застрявшие в деке, обрезаются ножами с внутренней заточкой и
