чин поломок измельчителя-смесителя ИСК-3 показал, что 75…80% отказов являлись следствием попадания в ротор инородных предметов. Поэтому нужно использовать отделители тяжёлых предметов.
Измельчитель кормов ИКВ-Ф-5А « Волгарь-5 » предназначен для равномерного измельчения предварительно очищенных всех видов сочных и грубых кормов, бахчевых культур, зелёной массы, веточного корма, а также рыбы [28, 41, 78].

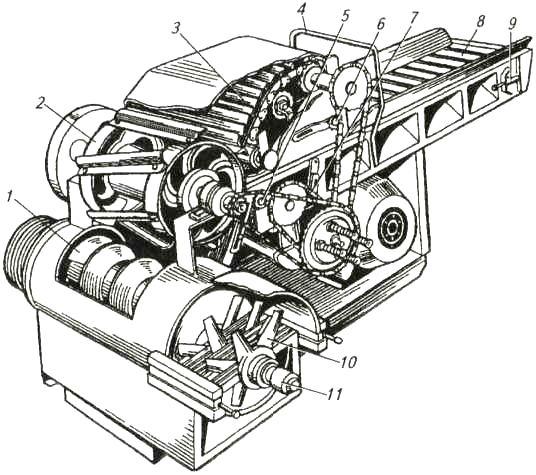

Измельчитель (рис. 19) состоит из подающего 8 и уплотняющего 3 транспортёров, аппаратов первичного и вторичного резания, натяжного устройства 9 , натяжных звёздочек 5 , 6 , 7 и автомата отключения 11 .
Под аппаратом первичного резания расположен шнек 7, по концам которого предусмотрены консольные валы. На консольный вал со стороны выхода продукта надета посредством шпонки втулка со шлицевой наружной поверхностью. На шлицевую часть этой втулки надето по девять чередующихся подвижных (со шлицами) и неподвижных (без шлицев) ножей. Наружные концы неподвижных ножей вставлены в паз корпуса, образуя пакет ножей. Указанный пакет сжат с боков винтами.
1 – шнек; 2 – ножевой барабан; 3 – уплотняющий транспортёр; 4 – скоба управления; 5 , 6 , 7 – звёздочки; 8 – подающий транспортёр; 9 – натяжное устройство; 10 – аппарат вторичного резания; 11 – автомат отключения
Зазор между ножами в пределах 0,05...0,65 мм (у трёх последних – 0,07...0,70 мм) обеспечивается распорными кольцами. Угол заточки ножей аппарата вторичного резания 90° обеспечивается заточным устройством, расположенным у шкива барабана 2 .
В измельчителе для предупреждения поломок установлены предохранительные устройства: ведомые шкивы со срезными шпильками и фрикционная муфта в приводе транспортёров. Противорежущая пластина закреплена срезными шпильками. Натяжение клиновых ремней и цепей производится перемещением электродвигателя и натяжных шкивов и звёздочек.
Подаваемый питателем корм поступает (либо укладывается вручную) ровным слоем на подающий транспортёр 8 , уплотняется транспортёром 3 и направляется в аппарат первичного резания. Барабан 2 с шестью спиральными ножами предварительно измельчает массу на частицы размерами 20...80 мм. Зазор между ножами и противорежущей пластиной устанавливают в пределах 0,5...1,0 мм за счёт перемещения корпусов подшипников барабана после заточки ножей. Зазор контролируют щупом. Заточное устройство установлено над барабаном 2 (на рис. 19 не показано). Измельчённый режущим барабаном 2 корм шнеком 1 направляется в аппарат вторичного резания 10 , измельчающий корм на фракции размером 2...10 мм.
ИКВ-Ф-5А («Волгарь-5А») может измельчать корма для крупного рогатого скота (КРС), свиней и птицы. При измельчении грубых и сочных кормов для КРС в работу включают только аппарат первичного резания. Необходимую крупность частиц для свиней и птицы устанавливают, изменяя угол установки лезвия первого подвижного ножа аппарата вторичного резания относительно края витка шнека. При измельчении корма для птицы этот угол должен быть 9°, для свиней – 54° (против направления вращения ножей). Остальные ножи «отстают» на 72° от предыдущего. Ножи аппарата первичного резания (барабана 2 ) затачивают до остроты лезвия 20...40 мкм непосредственно на месте имеющимся в наличии заточным устройством после измельчения 200...250 т корма. Ножи аппарата вторичного резания 10 затачивают после измельчения 100...150 т. Для этого их снимают с машины. После измельчения 500 т корма противорежущую пластину переворачивают другой стороной, а после 1000 т – снимают и затачивают.
Эксплуатационная производительность машины на корнеплодах составляет 9 т/ч, зелёных кормах и силосе – 5,5, сене и соломе – 0,8...1,0, рыбе и мясе – 0,5 т/ч. Потребляемая мощность 22 кВт. Частота вращения рабочего органа первой ступени 725 мин–1 , второй – 1015 мин–1 .

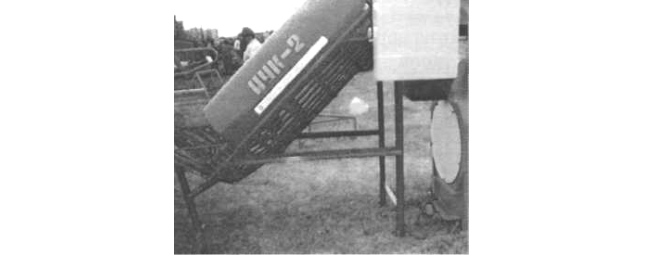

Измельчитель унифицированный корнеклубнеплодов ИУК-2 стационарного типа предназначен для сухой очистки корнеклубнеплодов и измельчения их перед скармливанием животным (рис. 20). Измельчение осуществляется методом послойного вырывания ломтиков по линиям наименьшего сопротивления волокон корнеплодов, что исключает потери сока [24, 25].
Производительность – 2 т/ч; частота вращения: шнека – 50 мин–1 , измельчающего барабана – 90 мин–1 ; размеры корнеклубнеплодов, мм, – 150…400, измельчённого корма – 15…40, установленная мощность – 2,2 кВт, габаритные размеры – 2750 × 1100 × 2400 мм, масса – 300 кг.
Агрегат для измельчения кормов АИК предназначен для измельчения травы, силоса, корнеклубнеплодов, веточного материала, почат-
ков кукурузы на корм сельскохозяйственным животным (рис. 21) [24, 25, 69].
Производительность при измельчении: сено, солома – до 0,5 т/ч, трава, силос – 2, корнеклубнеплоды – до 4 т/ч; установленная мощность – 5,5 кВт, напряжение питающей сети – 380 В, габаритные размеры – 1300 × 700 × 650 мм, масса – 110 кг.
Малогабаритный универсальный измельчитель кормов МУИК-10 (рис. 22) предназначен для измельчения грубых (сено, солома и др.),
