Измельчитель унифицированный корнеклубнеплодов ИУК-2 стационарного типа предназначен для сухой очистки корнеклубнеплодов и измельчения их перед скармливанием животным (рис. 20). Измельчение осуществляется методом послойного вырывания ломтиков по линиям наименьшего сопротивления волокон корнеплодов, что исключает потери сока [24, 25].
Производительность – 2 т/ч; частота вращения: шнека – 50 мин–1 , измельчающего барабана – 90 мин–1 ; размеры корнеклубнеплодов, мм, – 150…400, измельчённого корма – 15…40, установленная мощность – 2,2 кВт, габаритные размеры – 2750 × 1100 × 2400 мм, масса – 300 кг.
Агрегат для измельчения кормов АИК предназначен для измельчения травы, силоса, корнеклубнеплодов, веточного материала, почат-
ков кукурузы на корм сельскохозяйственным животным (рис. 21) [24, 25, 69].
Производительность при измельчении: сено, солома – до 0,5 т/ч, трава, силос – 2, корнеклубнеплоды – до 4 т/ч; установленная мощность – 5,5 кВт, напряжение питающей сети – 380 В, габаритные размеры – 1300 × 700 × 650 мм, масса – 110 кг.

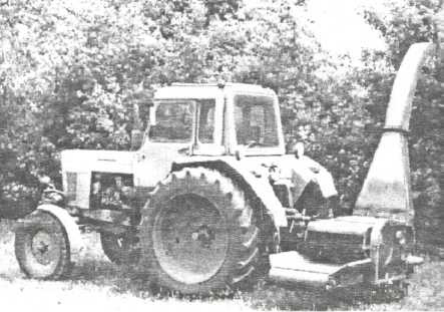

Малогабаритный универсальный измельчитель кормов МУИК-10 (рис. 22) предназначен для измельчения грубых (сено, солома и др.),
сочных (свёкла, тыква, силос и др.) и концентрированных (зерно, початки кукурузы, жмых, шрот и др.) кормов перед скармливанием их животным. Может быть использован в составе технологических линий для приготовления кормов на животноводческих фермах, а также как самостоятельная машина для измельчения кормов в коллективных и фермерских хозяйствах [25, 69].
Состоит из сварного корпуса, ленточного транспортёра-питателя, приёмного битера, измельчающего барабана молоткового типа, деки с противорежущими пластинами, загрузочного бункера зерна, сменных решет, выгрузного шнека, низкого и высокого дефлекторов, привода. Подача кормов в измельчитель производится с помощью транспортёра-питателя. Привод осуществляется от электродвигателя или ВОМ трактора типа МТЗ-80.
Производительность в час основного времени: на переработке грубых кормов – 3 т, при измельчении сочных кормов – 5…10, дроблении зерна и початков кукурузы – 3…5, измельчении кормовых смесей – 5…6 т; установленная мощность электродвигателя – 22 кВт; средний размер частиц измельчённых кормов: грубых – 20…40 мм, сочных – 10…15, зерна и початков кукурузы – 1…3, кормовых смесей – 30…40 мм; ширина ленты питателя и рабочей камеры – 650 мм; диаметр/длина измельчающего барабана – 600/650 мм; противорежущая дека – с прячущимися противорежущими пластинами (четыре ряда) и рифлёными планками (3 шт.); диаметр отверстий сменных решет – 4; 8; 20 и 40 мм; частота вращения измельчающего барабана –
1500…2000 мин–1 ; масса без электродвигателя – 700, с электродвигателем – 800 кг.

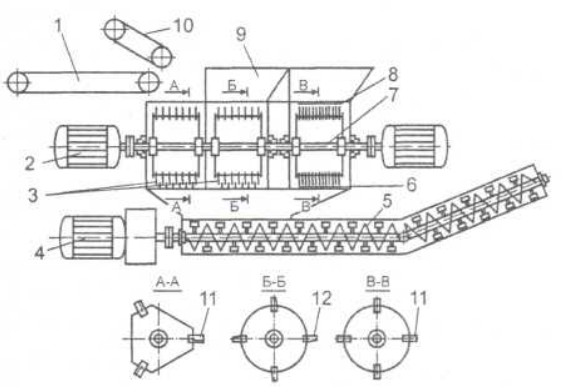

Универсальный измельчитель-смеситель кормов УИСК-0,4КГСХА предназначен для измельчения стебельчатых кормов, корнеплодов и фуражного зерна, их смешивания и выгрузки в транспортное средство (рис. 23) [25, 69].
Состоит из транспортёра 1 для загрузки стебельчатых кормов, прижимного транспортёра 10 , бункеров для загрузки фуражного зерна и корнеплодов 9 , рабочих органов 7 , шнека-смесителя 5 , электродвигателей 2 и мотор-редуктора 4 . Рабочие органы для измельчения стебельчатых кормов и фуражного зерна снабжены молотками 11 , для измельчения корнеплодов – ножом 12 . В измельчающих аппаратах для стебельчатых кормов и корнеплодов установлены гребенки 3 . Измельчающий аппарат для фуражного зерна снабжен декой 8 и решетом 6 .
Транспортёр подаёт стебельчатые корма в измельчающий аппарат. Корнеплоды и концентраты также направляются в соответствующие измельчающие аппараты. Измельчённые компоненты корма поступают в шнек-смеситель, который выполняет две функции: смешивает компоненты, превращая их в однородную кормовую смесь, затем транспортирует и погружает её в транспортное средство.
